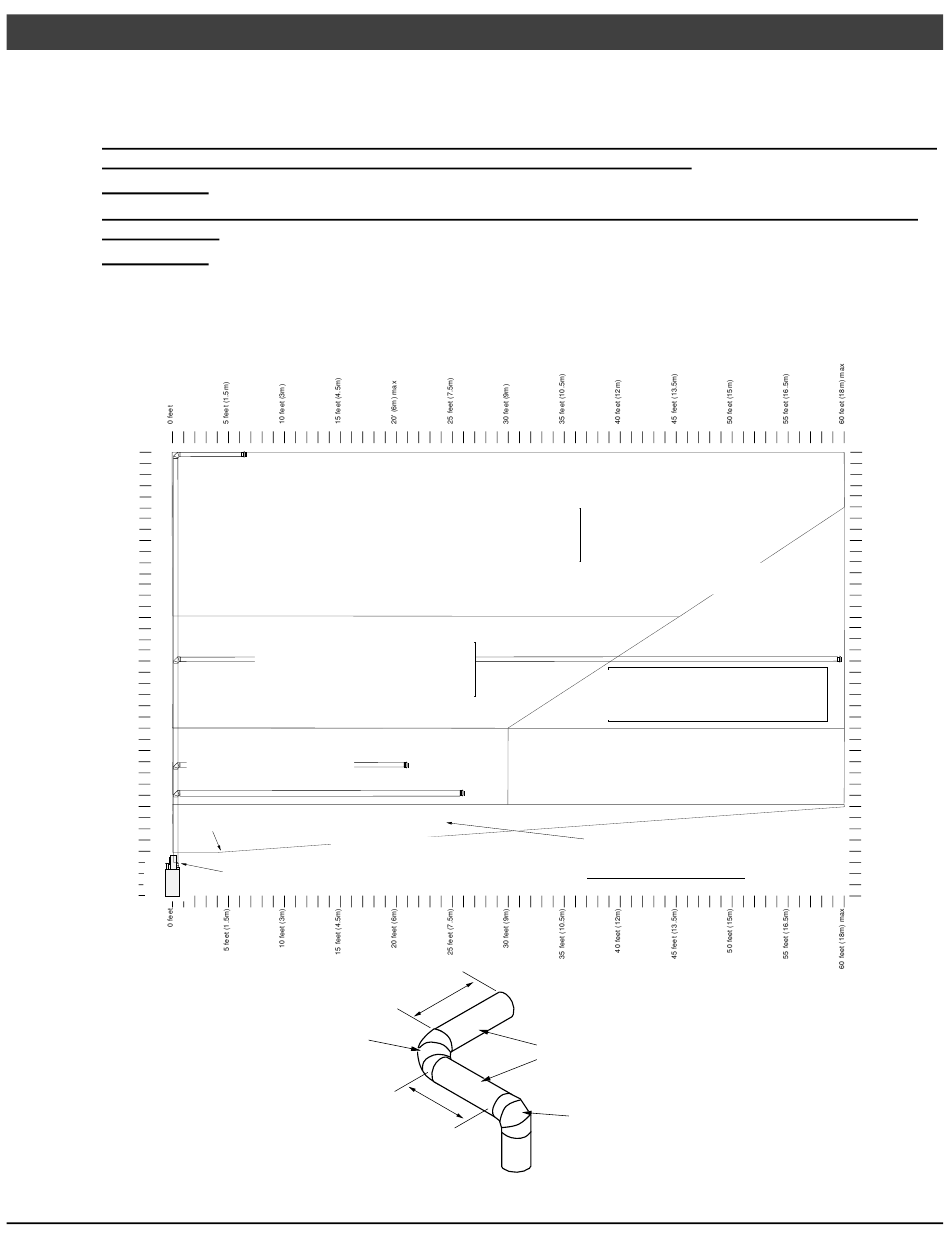

Configuration d'évent: terminaison horizontale avec élévation verticale pour 54 PB
SEULEMENT

Les configurations d'aération de 15 'ou plus (à partir de la base du foyer) utilisent un diamètre de 6-5 /
8". évent. Connectez un réducteur de 8 "à 6-5 / 8" directement au foyer).
REMARQUE: Pour cette configuration, l'assemblage inclus n'est pas requis et peut être jeté.

Les configurations de ventilation inférieures à 15 '(à partir de la base du foyer) utilisent un diamètre
de 8 po. Évent.
REMARQUE: Pour cette configuration, l'assemblage inclus peut être utilisé ou utiliser un coupe-feu (non
inclus).

La terminaison doit être comprise dans la zone ombrée indiquée dans le tableau. Utilisez les positions de
restricteur indiquées.

Vous pouvez utiliser jusqu'à quatre coudes (45 ° ou 90 °). Un seul coude horizontal peut être utilisé.
40' (12m) max
35 feet (10.5m)
30 feet (9m)
PB 54 Linear Only
PB 54 linéaire uniquement
25 feet (7.5m)
20 feet (6m)
15 feet (4.5m)
Limiteur d'échappement # 5
Exhaust Restrictor # 5
Diffuseur ouvert Évent
Diffuser Open
8"(placer le réducteur sur le foyer)
8" Vent
10 feet (3m)
4' Horizontal
5 feet (1.5m)
0 feet
Ceci est considéré comme un
coude horizontal (peu importe
qu'il tourne à droite ou à
gauche). Il peut s'agir d'un
coude à 90 degrés ou à 45
degrés.
© Travis Industries
Installation
Limiteur d'échappement # 10
Exhaust Restrictor # 10
Diffuseur ouvert Évent
Diffuser Open
6-5/8 "(placer le réducteur sur le foyer)
6-5/8" Vent (place reducer on fireplace)
Limiteur d'échappement # 8
Exhaust Restrictor # 8
Diffuseur ouvert Évent
Diffuser Open
6-5/8 "(placer le réducteur sur le foyer)
6-5/8" Vent (place reducer on fireplace)
PB 54 linéaire uniquement
PB 54 Linear Only
Fixez le réducteur directement au foyer.
Min. 1' Section of Vent Attached directly to Fireplace
This is considered a horizontal
elbow (it does not matter
whether it turns right or left).
It may be a 90° or 45° elbow.
(for qualified installers only)
PB 54 Linear Only
Limiteur d'échappement # 1
Exhaust Restrictor # 1 (stock)
Diffuseur fermé (stock)
Diffuser Closed (stock)
8" évent
8" Vent
H2
La longueur horizontale est
Horizontal length is calculated by adding
calculée en ajoutant les deux
longueurs de parcours horizontal both lengths of horizontal run
(Longueur horizontale = H1 + H2).
(Horizontal Length = H1 + H2).
Ceci est considéré comme
H1
This is considered a
un coude vertical
vertical elbow
1453-FR - 10/20/2021
PB 54 linéaire uniquement
Limiteur d'échappement # 6
Exhaust Restrictor # 6
Diffuseur ouvert Évent
Diffuser Open
6-5/8 "(placer le réducteur sur le foyer)
6-5/8" Vent (place reducer on fireplace)
Limiteur d'échappement # 4
Exhaust Restrictor # 4
Diffuseur fermé (stock)
Diffuser Closed (stock)
8"(placer le réducteur sur le foyer)
8" Vent
42/54 PB MV/GSB2/GSR2
40' (12m) max
35 feet (10.5m)
30 feet (9m)
25 feet (7.5m)
20 feet (6m)
15 feet (4.5m)
10 feet (3m)
5 feet (1.5m)
0 feet
