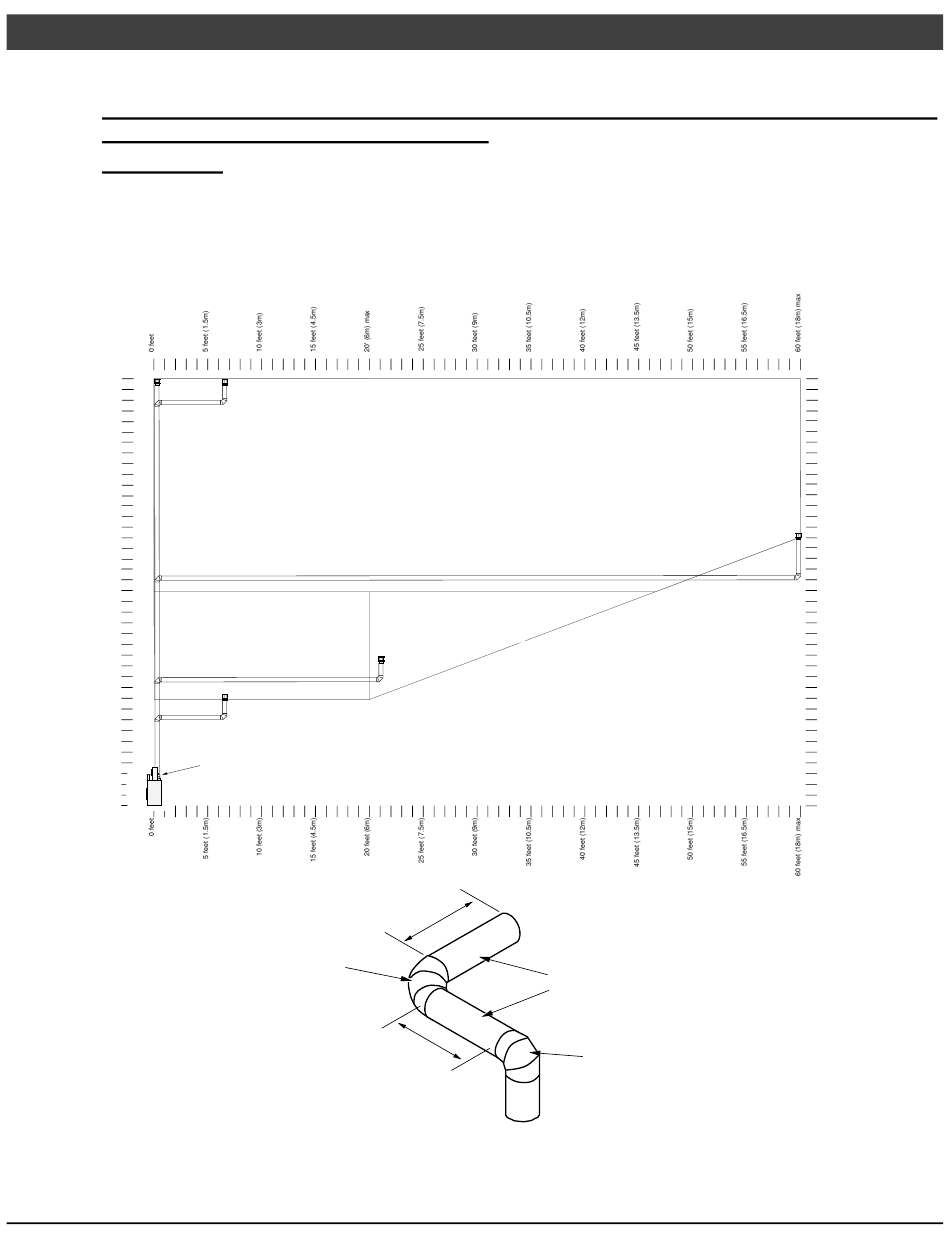

Configuration de l'évent: Terminaison verticale pour 42 PB SEULEMENT
 Utilisez un évent coaxial de diamètre 4x6-5 / 8 ". Connectez un réducteur de 8 "à 6-5 /
8" directement au foyer (réf. 98900165).
 REMARQUE: L'assemblage de dé à coudre fourni n'est pas requis et peut être jeté.
 La terminaison doit être comprise dans la zone ombrée indiquée dans le tableau. Utilisez les
positions de restricteur indiquées.
 Vous pouvez utiliser jusqu'à quatre coudes (45 ° ou 90 °). Un seul coude horizontal peut être
utilisé.
40' (12m) max
35 feet (10.5m)
30 feet (9m)
25 feet (7.5m)
20 feet (6m)
Restricteur d'échappement # 8
Exhaust Restrictor # 8
Diffuseur ouvert
15 feet (4.5m)
Diffuser Open
10 feet (3m)
5 feet (1.5m)
Fixez le réducteur directement au foyer.
Attach reducer directly to the fireplace.
0 feet
Ceci est considéré comme un
coude horizontal (peu importe
This is considered a horizontal
qu'il tourne à droite ou à
elbow (it does not matter
gauche). Il peut s'agir d'un
whether it turns right or left).
coude à 90 degrés ou à 45
degrés.
It may be a 90° or 45° elbow.
© Travis Industries
Installation
(for qualified installers only)
PB 42 linéaire uniquement
PB 42 Linear Only
Restricteur d'échappement # 11
Exhaust Restrictor # 11
Diffuseur ouvert
Diffuser Open
Restricteur d'échappement # 5
Exhaust Restrictor # 5
Diffuseur ouvert
Diffuser Open
PB 42 linéaire uniquement PB 42 Linear Only
H2
H1
1453-FR - 10/20/2021
La longueur horizontale est
Horizontal length is calculated by adding
calculée en ajoutant les deux
both lengths of horizontal run
longueurs de parcours horizontal
(Longueur horizontale = H1 + H2).
(Horizontal Length = H1 + H2).
Ceci est considéré comme
This is considered a
un coude vertical
vertical elbow
42/54 PB MV/GSB2/GSR2
40' (12m) max
35 feet (10.5m)
30 feet (9m)
25 feet (7.5m)
20 feet (6m)
15 feet (4.5m)
10 feet (3m)
5 feet (1.5m)
0 feet
