Fireplace Xtrordinair ProBuilder 42 Linear MV Mode D'emploi page 33

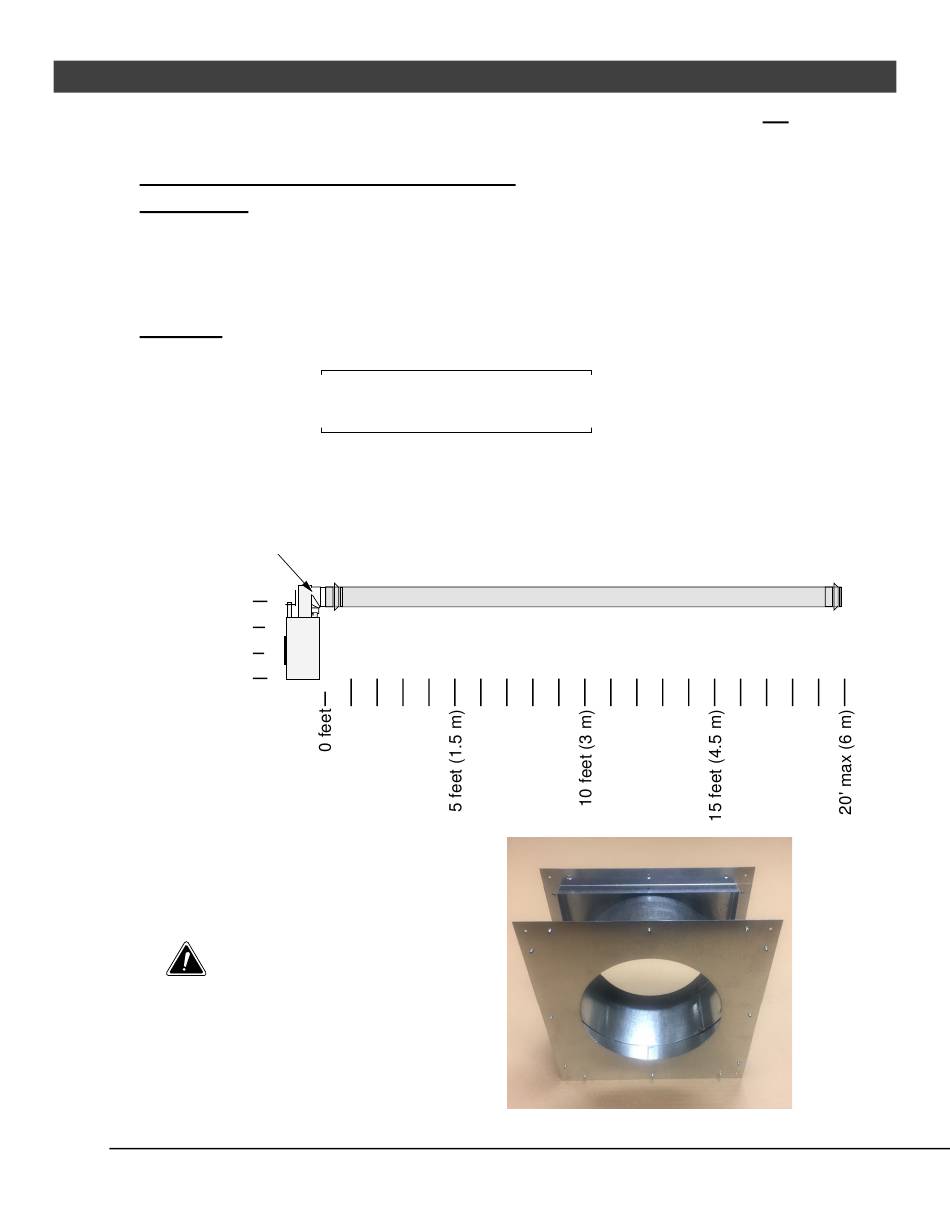

Configurations de ventilation pour 42 PB SEULEMENT Pour 54 PB, voir page 36
Configuration minimale de l'évent
 Utilisez un évent coaxial de diamètre 5x8 "
 REMARQUE: Utilisez l'assemblage de dé à coudre fourni pour traverser un mur. (utiliser à
l'avant et à l'arrière de la pénétration dans le mur). Voir l'image.
 La terminaison doit être comprise dans la zone ombrée indiquée dans le tableau. Utilisez
les positions de restricteur indiquées.
 Un coude à 45 ° peut être utilisé sur la course horizontale.
 CONSEIL: Utilisez le kit de ventilation minimale «H» (96200332) de Travis Industries (une
ventilation supplémentaire peut être nécessaire).
PB 42 linéaire uniquement
PB 42 Linear Only
Coude placé directement sur le dessus du foyer
Elbow Placed Directly on Top of Fireplace
3 feet (0.915m)
0 feet
Utilisez la bague murale incluse
pour pénétrer dans un mur. Pièce n
° 96200101
© Travis Industries
Installation
(for qualified installers only)
Exhaust Restrictor # 1 (stock)
Restricteur d'échappement # 1 (Stock)
Diffuseur fermé (stock)
Diffuser Closed (stock)
1453-FR - 10/20/2021
Max. 20' (6M) Horizontal Section(s) Sections horizontales
42/54 PB MV/GSB2/GSR2
33
