Connexion électrique

La ligne électrique à la prise mise à la terre à l'intérieur du foyer doit être installée par un installateur qualifié
et doit respecter tous les codes locaux.

Assurez-vous que le brise-ménage est éteint avant de travailler sur des lignes électriques.

L'appareil, lorsqu'il est installé, doit être électriquement mis à la terre conformément aux codes locaux ou, en
l'absence de codes locaux, avec le Code national de l'électricité, ANSI / NFPA 70 ou le Code canadien de
l'électricité, CSA

La ligne électrique doit être à min. Calibre 14, et fournissent 120 volts, 60 Hz et 5,7 ampères.

Acheminez la connexion électrique à travers la plaque de recouvrement de la boîte de jonction et fixez-la aux
fils de branchement illustrés ci-dessous.
Mise en garde: Étiquetez tous les fils avant la déconnexion lors de l'entretien des commandes. Les
erreurs de câblage peuvent provoquer un fonctionnement incorrect et dangereux.
Ne connectez pas 110-120 VAC à la vanne de régulation de gaz ou au système de câblage de ce foyer.
Emplacement de passage de gaz côté
gauche (Stock)
Emplacement de passage de gaz de la
plaque de base *
b
1

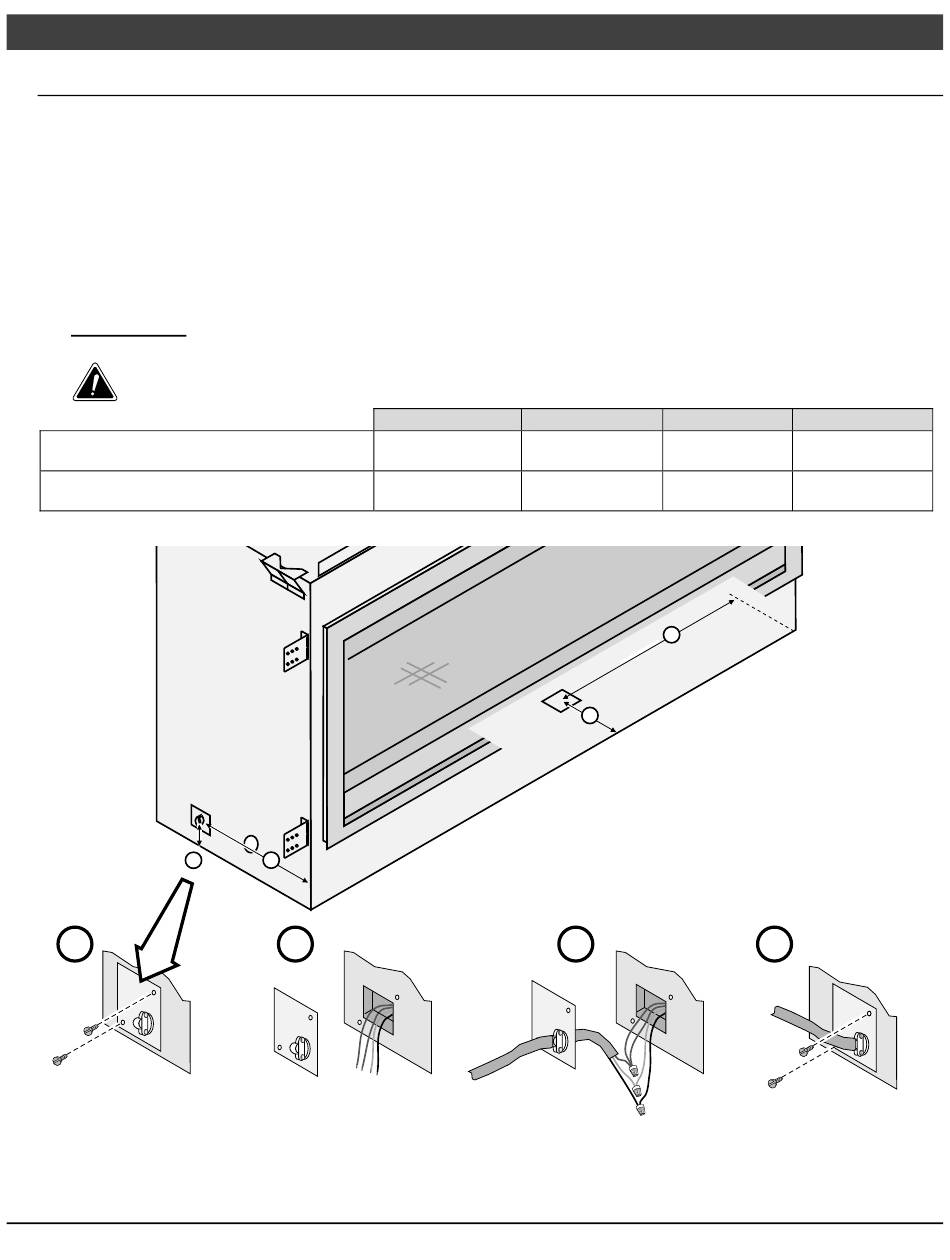

Déplacement de la ligne électrique vers la plaque de base
Retirez le panneau avant (voir page 19). Retirez la boîte de jonction du côté gauche (maintenez les vis). Retirez le knock-out
de la plaque de base. Fixez la boîte de jonction à la plaque de base (assurez-vous que tout le câblage est empêché de
contacter les composants chauds ou mobiles). Fixez la plaque de recouvrement sur le côté gauche
