Manuel d'utilisation du PicoScope 6
5.23
Décodage sériel
Vous pouvez utiliser le PicoScope pour décoder les données d'un bus série, du type bus
2
I
C ou CAN. Contrairement à un analyseur de bus conventionnel, le PicoScope vous
permet d'afficher une forme d'onde électrique haute résolution en même temps que les
données. Les données sont intégrées à la vue de l'oscilloscope. Par conséquent, nul
n'est besoin d'apprendre une nouvelle disposition d'écran.

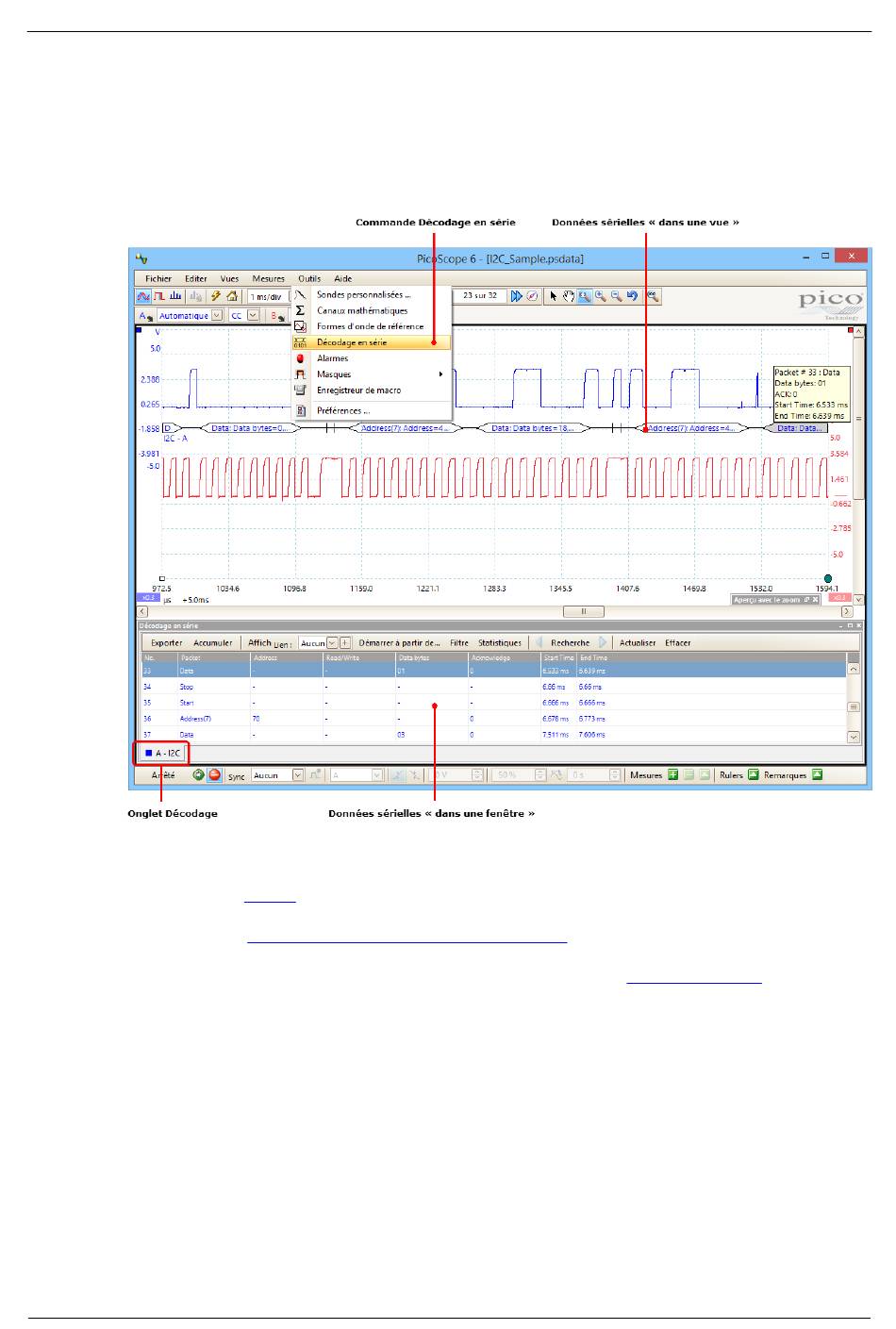

Comment utiliser le décodage sériel
1. Sélectionnez
2. Complétez la
3. Choisissez d'afficher les données Dans l'affichage (vue),
deux.
4. Vous pouvez décoder plusieurs voies en plusieurs formats simultanément. Utilisez
l'onglet Décodage au-dessous de la table de données Dans la fenêtre (illustrée ci-
dessus) pour sélectionner la voie de données à afficher dans la table.
