Manuel d'utilisation du PicoScope 6
7.4

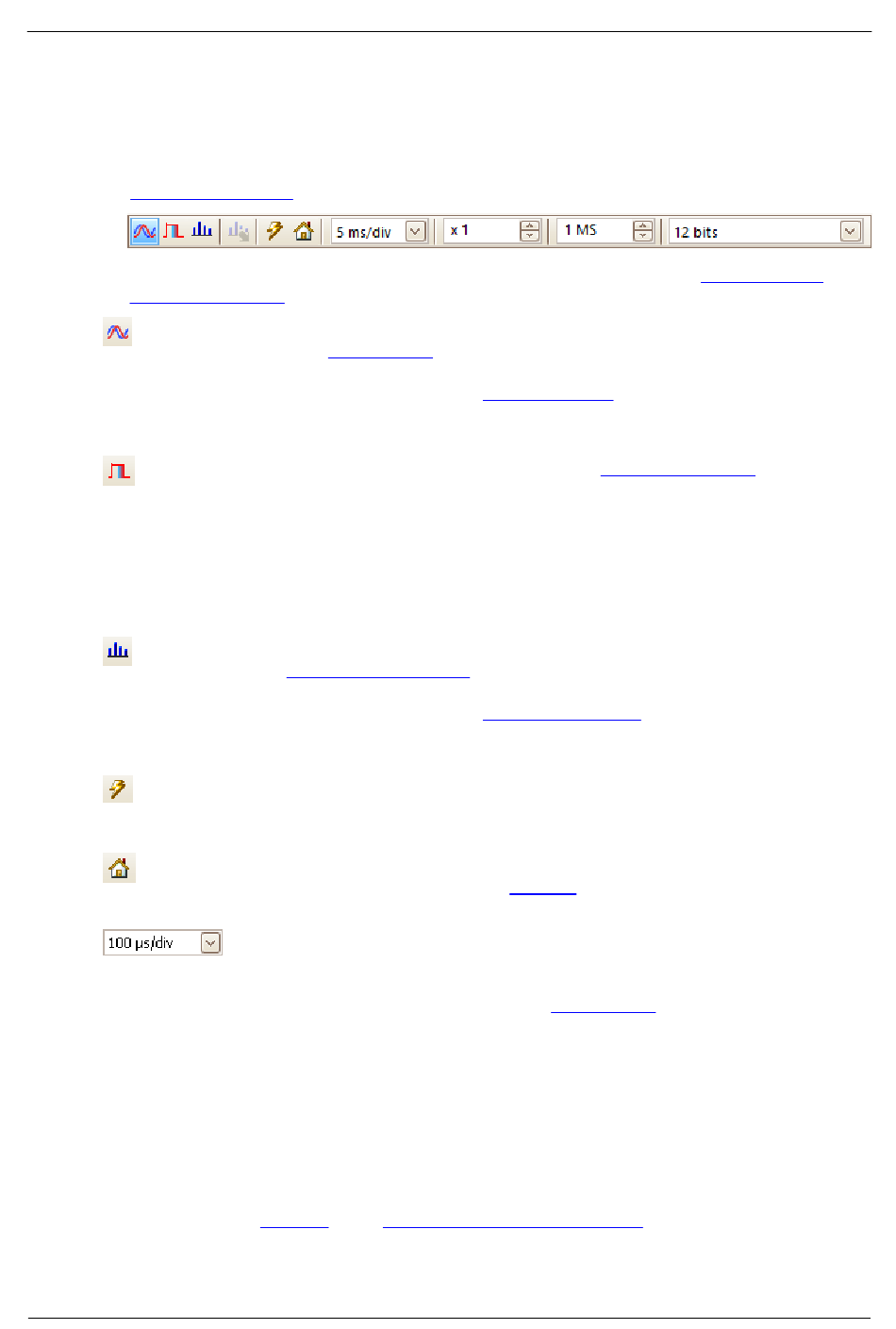

Barre d'outils Configuration de capture
La barre d'outils Configuration de capture commande les paramètres de temps ou
de fréquence de votre oscilloscope.
Mode Oscilloscope
En
mode
Oscilloscope, la barre d'outils se présente comme suit :
(voir ci-dessous pour les différentes versions de la barre d'outils en
en
mode
Persistance).
Copyright © 2007-2015 Pico Technology Ltd. Tous droits réservés.
Mode Oscilloscope. Configure le PicoScope pour qu'il fonctionne en
tant qu'oscilloscope. Utilisez le bouton de configuration
automatique pour optimiser les paramètres. Si vous le souhaitez,
vous pouvez ajouter une
contextuel (en cliquant avec le bouton droit de la souris sur la vue
de l'oscilloscope).
Mode de persistance. Bascule sur le
de conserver les anciennes courbes à l'écran avec des couleurs
estompées, alors que les nouvelles courbes sont tracées avec des
couleurs plus vives. L'utilisation des couleurs est commandée par la
boîte de dialogue Options persistance. Le PicoScope mémorise
toutes les vues ouvertes, de sorte que vous pouvez y accéder à
nouveau en cliquant une nouvelle fois sur le bouton du mode de
persistance.
Mode Spectre. Configure le PicoScope pour qu'il fonctionne en tant
qu'analyseur de
spectre. Utilisez le bouton de configuration
automatique pour optimiser les paramètres. Si vous le souhaitez,
vous pouvez ajouter une
menu contextuel (en cliquant avec le bouton droit de la souris sur la
vue de l'oscilloscope).
Configuration automatique. Recherche un signal sur l'une des
voies d'entrée activées, puis configure la base de temps et la plage
du signal de manière à afficher correctement le signal.
Accueil. Restaure les paramètres par défaut du PicoScope.
Équivalent de la commande
> Charger les paramètres de démarrage.
Commande de la base de temps. Définit le temps représenté par
une division individuelle de l'axe horizontal lorsque la commande
de zoom horizontal est réglée sur x1. Les bases de temps
disponibles dépendent du type
Choisir une base de temps de 200 ms/div ou plus lente oblige le
PicoScope à basculer sur un mode de transfert de données différent.
Les détails internes de ce processus sont gérés par le PicoScope,
mais un mode lent limite la fréquence d'échantillonnage à un
maximum de 1 million d'échantillons par seconde.
Vous pouvez modifier cette commande afin d'afficher la durée totale
sur toute la vue de l'oscilloscope plutôt que le temps par division,
par le biais de la commande Unités de temps de collecte, onglet
Général
de la
boîte de dialogue
vue du spectre
secondaire à partir du menu
mode
vue d'oscilloscope
secondaire à partir du
Fichier
> Paramètres de démarrage
d'oscilloscope
Préférences.
mode Spectre
Persistance, qui permet
que vous utilisez.
psw.fr r31
127
