Comment...

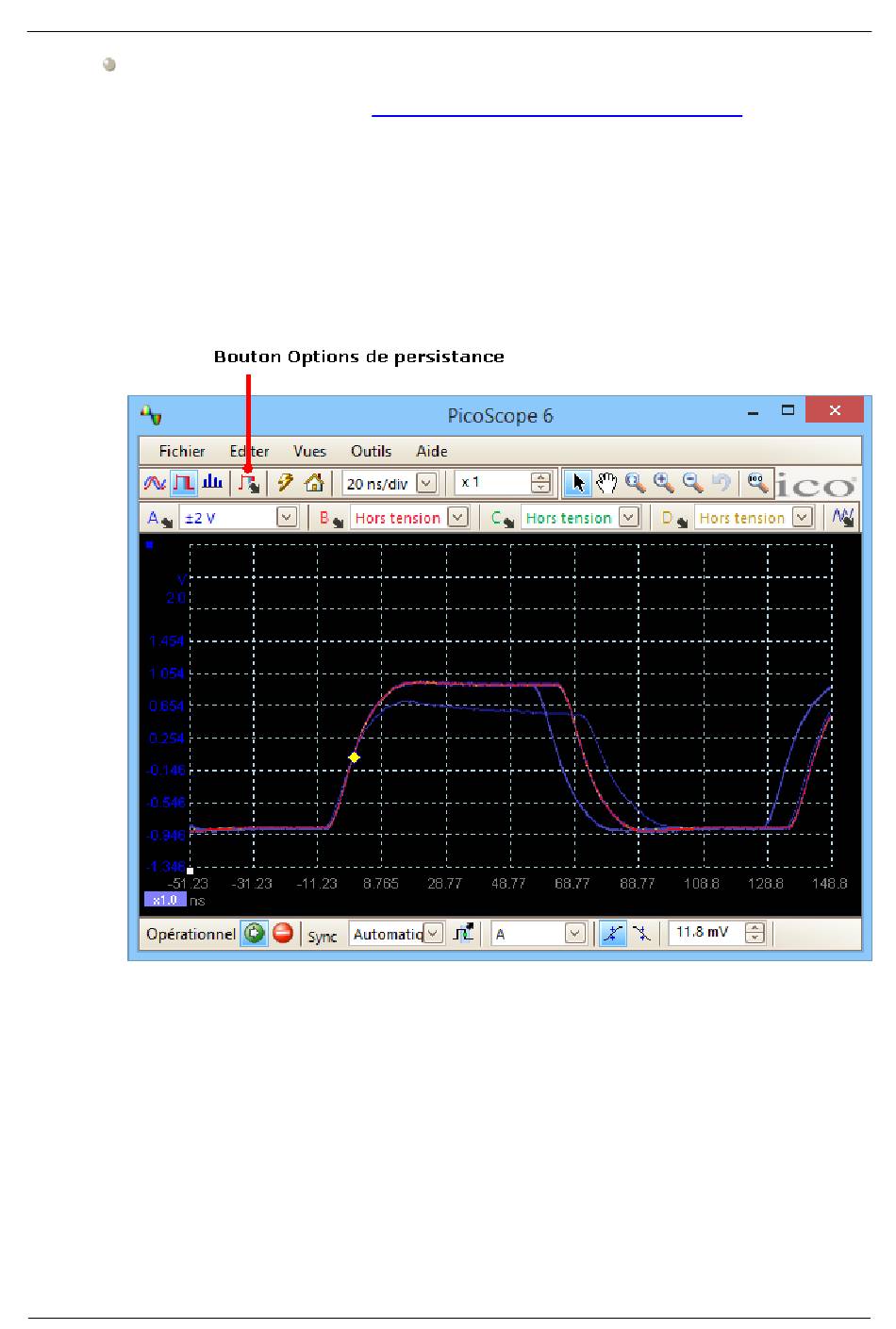

Maintenant que des impulsions transitoires ont été détectées, la commande
Saturation peut être ramenée au minimum. Cliquez sur le bouton Options
Persistance pour ouvrir la
boîte de dialogue Options
Persistance, puis utilisez
le curseur pour ajuster la saturation. L'écran s'affiche alors comme suit.
Les formes d'ondes sont désormais plus foncées, mais présentent une palette plus
large de couleurs et d'ombres. La forme d'onde la plus fréquente s'affiche en rouge
et correspond à la forme normale de l'impulsion. Une deuxième forme d'onde est
tracée en bleu clair pour indiquer qu'elle est moins fréquente ; elle montre qu'il
existe une gigue occasionnelle d'environ 10°ns dans la largeur de l'impulsion. La
troisième forme d'onde est tracée en bleu foncé car elle est moins fréquente que les
deux autres ; elle indique qu'il existe une impulsion transitoire occasionnelle d'une
amplitude inférieure à la normale d'environ 300 mV.
