Paramètres de forme d'onde
psw.fr r31

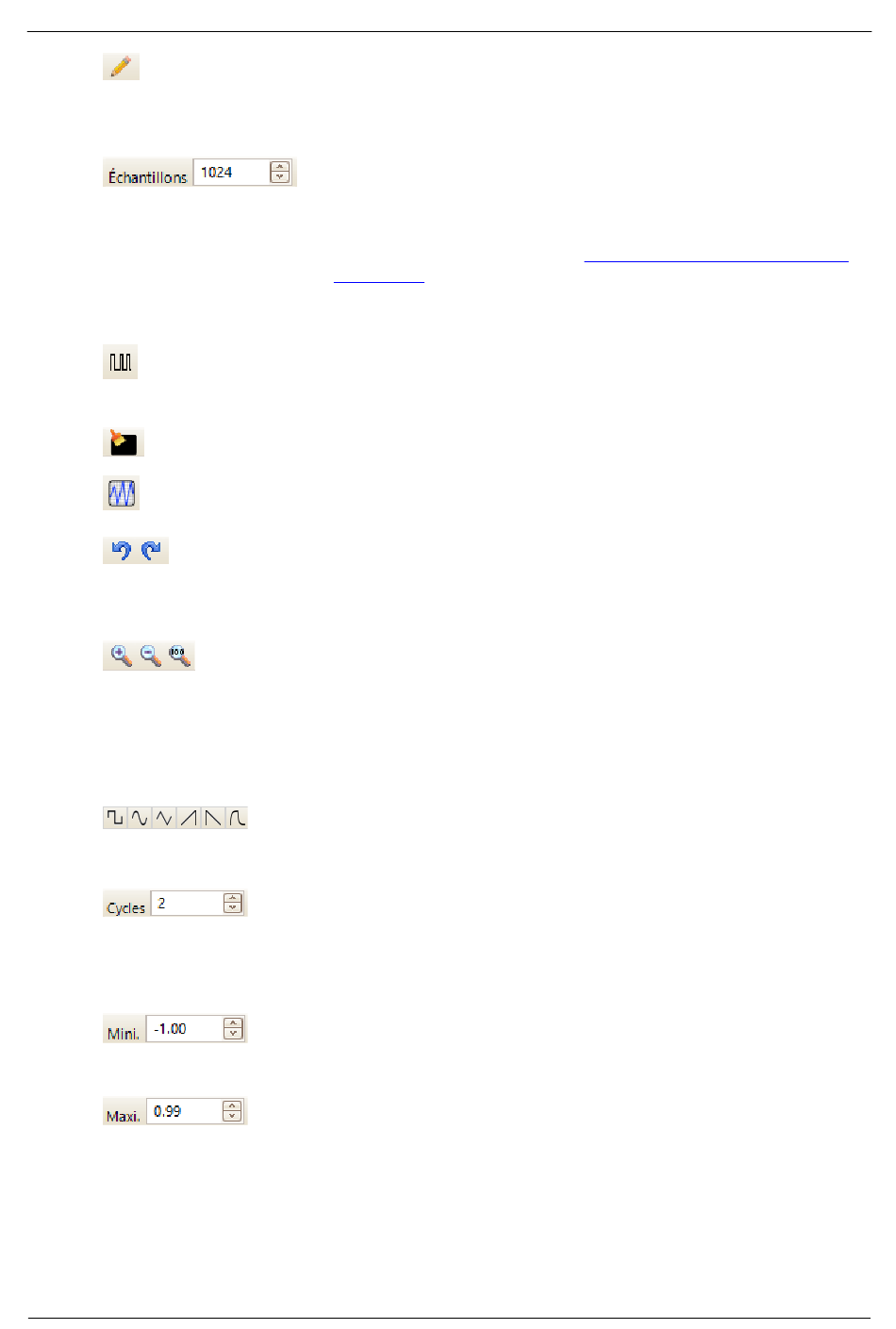

Tracé en ligne droite. Active le mode Ligne droite qui vous
permet, en cliquant sur la forme d'onde, de tracer une ligne
droite à partir du point précédent. Pour commencer une
nouvelle série de lignes, cliquez à nouveau sur le bouton.
Échantillons. Le nombre d'échantillons dans la forme
d'onde arbitraire. Chaque échantillon représente la valeur du
signal à un instant donné, et les échantillons sont répartis
uniformément dans le temps. Par exemple, s'il existe
1 024 échantillons et que le
arbitraires
est réglé pour une reproduction à 1 kHz, chaque
échantillon représente (1/1 kHz ÷ 1 024), soit environ
0,98 microseconde.
Flux de bits. Trace une séquence de bits en fonction des
données binaires ou hexadécimales indiquées. Les niveaux
élevés et faibles logiques sont réglables.
Effacer. Supprime la forme d'onde arbitraire.
Normaliser. Ajuste la forme d'onde verticalement de
manière à ce qu'elle occupe l'ensemble de la plage [-1,+1].
Annuler et Répéter. Le bouton Annuler annule la dernière
modification apportée à la forme d'onde arbitraire. Le
bouton Répéter répète l'action annulée précédemment à
l'aide du bouton Annuler.
Outils de zoom. Pour procéder à un zoom avant ou arrière
sur l'axe des temps, cliquez sur le bouton de zoom + ou -,
puis cliquez sur la zone de la forme d'onde. Cliquez sur le
bouton 100 % pour restaurer l'échelle initiale de l'axe des
temps.
Formes d'ondes standard. Trace une forme d'onde standard avec
les paramètres spécifiés dans les commandes numériques sous la
barre d'outils. La forme d'onde existante est effacée.
Cycles. Le nombre de cycles à tracer. Cette commande est utilisée
avec les boutons des formes d'ondes standard. Sélectionnez
l'une des formes d'ondes standard, puis saisissez le nombre de
cycles ; le PicoScope trace alors le nombre de cycles demandé de la
forme d'onde.
Minimum. Lorsque l'un des boutons des formes d'ondes
standard est actionné, cette commande définit le niveau de signal
minimum.
Maximum. Lorsque l'un des boutons des formes d'ondes
standard est actionné, cette commande définit le niveau de signal
maximum.
Barres d'outils et boutons
générateur de formes d'ondes
