Manuel d'utilisation du PicoScope 6
9.4
Minutage du déclenchement (partie 1)
Les commandes de minutage de pré-déclenchement et de retard post-
déclenchement sont décrites individuellement sous

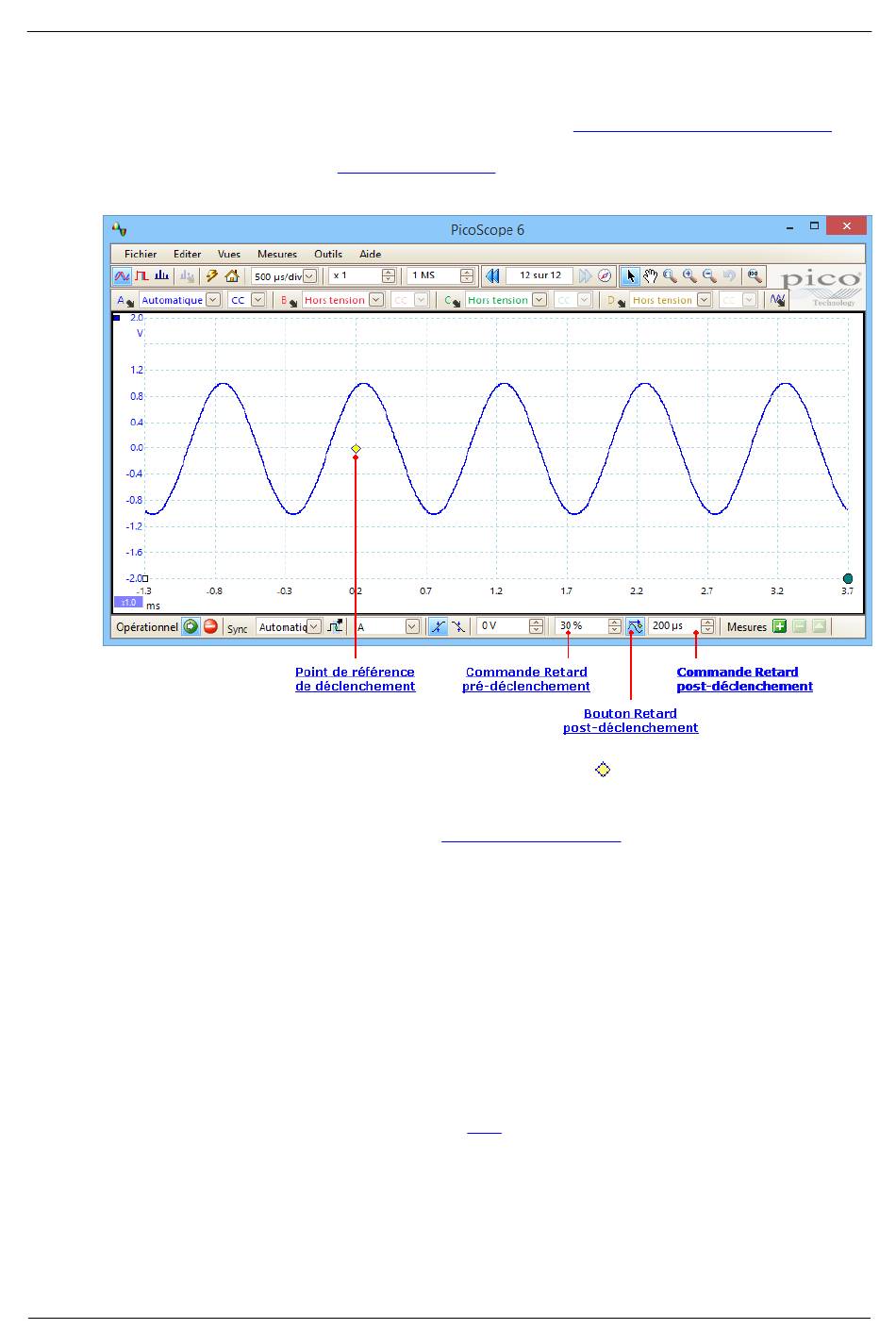

mais il est aussi essentiel de comprendre l'interaction entre les deux commandes. Voici
une capture d'écran d'une
déclenchement est activé :
Remarque 1. Le point de référence de déclenchement ( ) ne se situe pas sur la forme
d'onde. En effet, le retard post-déclenchement est défini sur 200 µs, ce qui
signifie que le déclenchement s'est produit 200 µs avant le point de référence,
au-delà du bord gauche de la
de manière à ce que le point de référence de déclenchement se situe à 200
µs.
Remarque 2. Le retard pré-délenchement est défini sur 30%, ce qui fait que le point
de référence de déclenchement apparaît à 30% du chemin de la vue
d'oscilloscope à partir du bord gauche.
Remarque 3. Le PicoScope limite le retard de déclenchement par rapport au point de
référence à un multiple du délai de capture total. Une fois cette limite
atteinte, le programme ne vous laisse plus augmenter le retard pré-
déclenchement. Si vous augmentez le retard post-déclenchement, le
PicoScope réduit le retard pré-déclenchement afin que le total ne dépasse pas
la limite. Le multiple est généralement de 100 dans la plupart des modes de
déclenchement et de 1 en mode ETS.
Copyright © 2007-2015 Pico Technology Ltd. Tous droits réservés.
vue d'oscilloscope
dans laquelle le retard post-
vue de
l'oscilloscope. L'axe des temps est aligné
Barre d'outils
Déclenchement,
183
psw.fr r31
