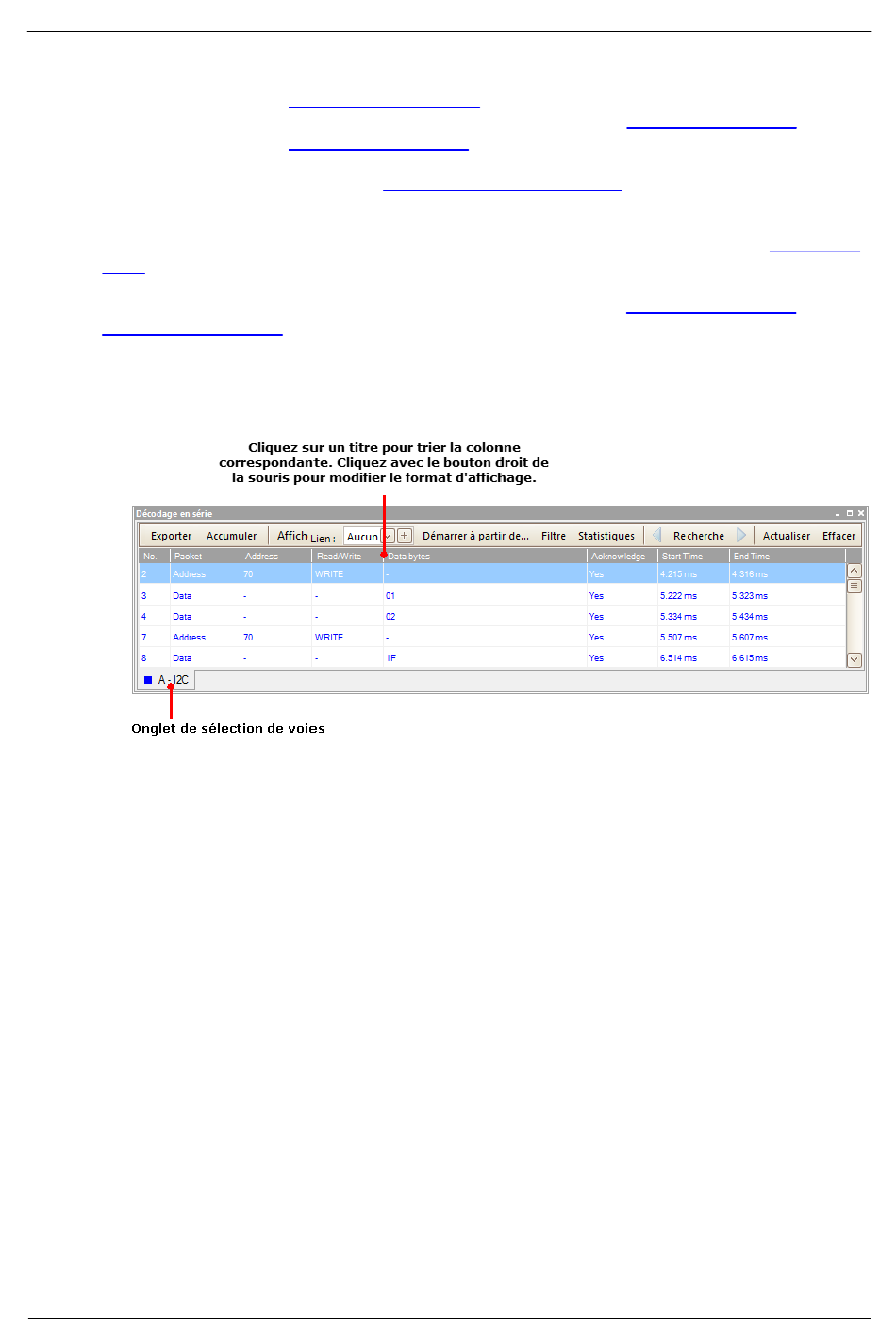

Fenêtre Données sérielles
Emplacement :
Objectif :
Pour plus d'informations sur le format de la table de chaque protocole, voir
série.
Si vous avez sélectionné l'option Dans l'affichage dans la
Décodage en
la vue de l'oscilloscope. Vous pouvez cliquer sur l'un des paquets de données dans la
vue de l'oscilloscope afin d'accéder à la ligne correspondante dans la table, ou vous
pouvez double-cliquer sur une ligne de la table afin de zoomer sur la trame
correspondante dans la vue de l'oscilloscope.
Barre de commande
La barre de commande comporte les commandes suivantes :
Exporter
Accumuler
Afficher
psw.fr r31
Barre d'outils Voies
sélectionnez Dans la fenêtre dans la
Décodage en série
affiche les
données sérielles décodées
et permet de réaliser un filtrage avancé et des recherches
série, les données apparaissent également sous forme graphique dans
Enregistre les données décodées dans une feuille de calcul Microsoft
Excel.
Par défaut, le PicoScope efface la table chaque fois que l'oscilloscope
capture un nouveau tampon de données. Cliquez sur ce bouton pour
passer en mode Accumuler qui continue d'ajouter des trames
sérielles à la fin de la table jusqu'à ce que vous cliquiez à nouveau
sur le bouton.
Commande les détails des données apparaissant dans la table. Les
sous-menus sont les suivants :
Trames/paquets : types de trames ou de paquets affichés
Champs :
Format
d'affichage :
Taille de police :
> Bouton Décodage en série >
colonnes apparaissant dans la table des
données
format hexadécimal, binaire, ASCII ou décimal
taille de caractères utilisée dans la table
