136
7.7.1.1

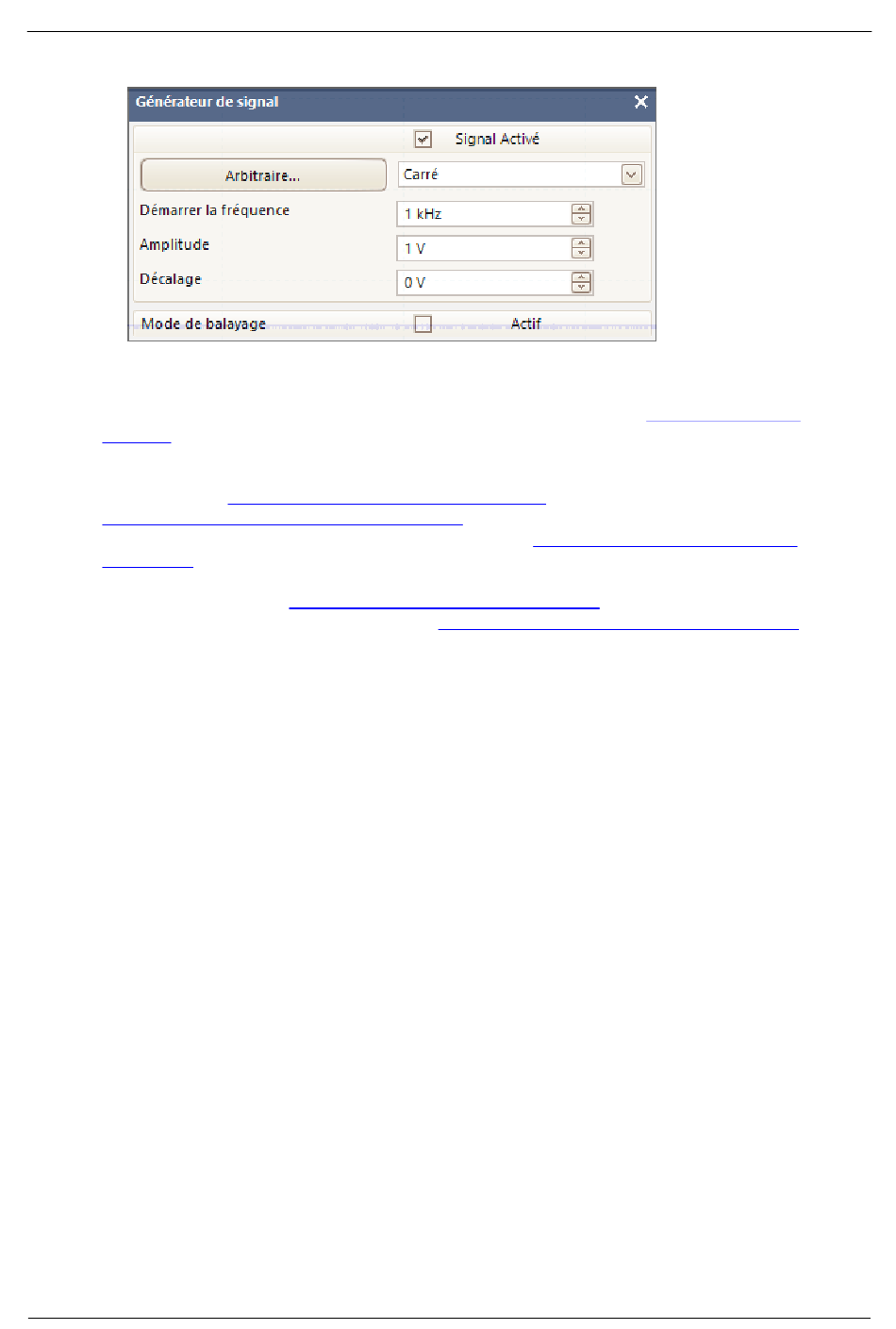

Commandes de base
Signal activé. Cochez cette case pour activer le générateur de signaux.
Type de signal. Sélectionnez le type de signal à générer. La
signaux
dépend des capacités de l'oscilloscope.
Importer. Ouvre une boîte de dialogue de sélection de fichiers qui vous permet
d'importer un
générateur de formes d'ondes arbitraires
disponible que si votre oscilloscope dispose d'un
arbitraires.
Arbitraire. Ouvre la
que si votre oscilloscope dispose d'un
Fréquence de démarrage. Effectuez votre saisie dans cette zone ou utilisez les
boutons fléchés pour sélectionner une fréquence. Si l'oscilloscope dispose d'un
générateur de balayage de fréquences, cette zone définit la fréquence de démarrage
du balayage.
Amplitude. Amplitude de la forme d'onde mesurée de crête à crête. Par exemple, si
l'amplitude est d'1 V et le décalage est de 0 V, la sortie présente une crête négative
de –0,5 V et une crête positive de +0,5 V.
Décalage. Valeur moyenne du signal. Par exemple, lorsque le décalage est de 0 V,
une onde sinusoïdale ou carrée présente des crêtes de tension positives et négatives
équivalentes.
psw.fr r31
fichier de formes d'ondes
fenêtre Forme d'onde
arbitraires. Le fichier est chargé dans le
et le générateur est activé. Ce bouton n'est
générateur de formes d'ondes
arbitraire. Ce bouton n'est disponible
générateur de formes d'ondes
Copyright © 2007-2015 Pico Technology Ltd. Tous droits réservés.
Barres d'outils et boutons
liste des types de
arbitraires.
