Amorçage du PicoScope et de l'oscilloscope
Ce chapitre explique les concepts fondamentaux que vous devez connaître avant de
travailler avec le logiciel PicoScope. Si vous avez déjà utilisé un oscilloscope, la plupart
de ces notions vous sembleront familières. Vous pouvez ignorer la rubrique
l'oscilloscope
découvrez les oscilloscopes, prenez quelques minutes pour lire au moins les rubriques
Bases de l'oscilloscope
5.1
Bases de l'oscilloscope
Un oscilloscope est un instrument de mesure qui affiche un graphique de la tension

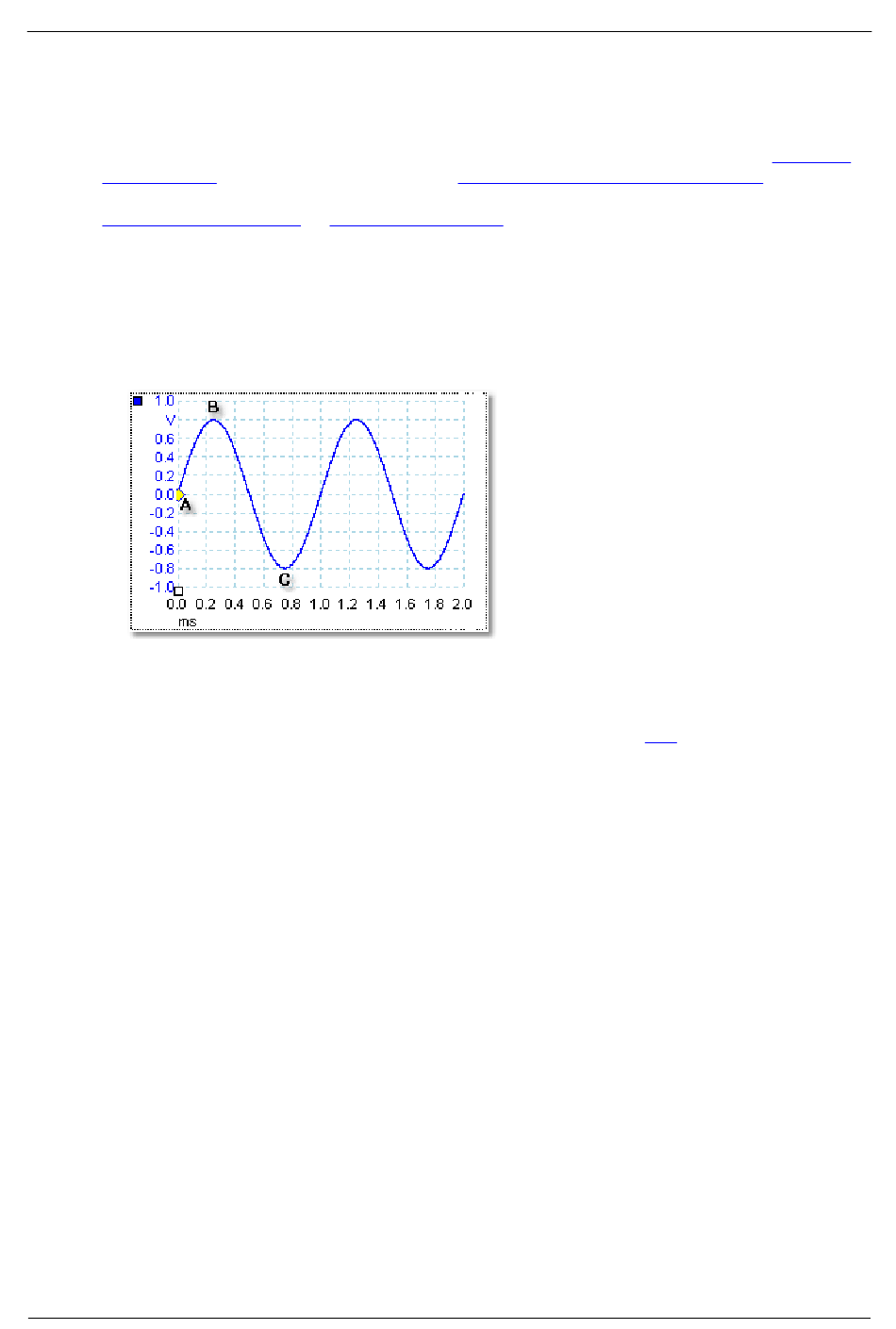

en fonction du temps. Par exemple, l'illustration ci-dessous représente l'affichage
typique d'un écran d'oscilloscope lorsqu'une tension variable est connectée à l'une de
ses voies d'entrée.
Les affichages d'oscilloscope se lisent toujours de la gauche vers la droite. La
caractéristique tension-temps du signal est tracée sous forme de ligne appelée
courbe. Dans cet exemple, la courbe est bleue et commence au point A. Si vous
regardez à gauche de ce point, vous voyez le chiffre 0,0 sur
signifie que la tension est de 0,0 V (volt). Si vous regardez sous le point A, vous voyez
un autre chiffre 0,0, cette fois sur l'axe de temps, qui indique que le temps est de
0,0 ms (millisecondes) pour ce point.
Au point B, 0,25 millisecondes plus tard, la tension a atteint une crête positive de
0,8 volt. Au point C, 0,75 millisecondes après le début, la tension a chuté pour
atteindre une crête négative de -0,8 volt. Après 1 milliseconde, la tension est revenue
à 0,0 volt et un nouveau cycle est sur le point de débuter. Ce type de signal est appelé
une onde sinusoïdale, l'un des types de signaux avec plage illimitée que vous
rencontrerez.
La plupart des oscilloscopes vous permettent d'ajuster les échelles verticale et
horizontale de l'affichage. L'échelle verticale est appelée la plage de tension (dans
notre exemple tout du moins, même si des échelles dans d'autres unités, comme les
milliampères, sont possibles). L'échelle horizontale est appelée la base de temps et
elle est mesurée en unités de temps (dans notre exemple, des millièmes de seconde).
psw.fr r31
et passer directement aux
et
Bases du
Amorçage du PicoScope et de l'oscilloscope
informations propres au
PicoScope.
Copyright © 2007-2015 Pico Technology Ltd. Tous droits réservés.
Bases de
PicoScope. Si vous
l'axe
de la tension, ce qui
