Manuel d'utilisation du PicoScope 6
9.6.5

Protocole RS232/UART

Vous pouvez décoder les données RS232 (UART) à l'aide de la fonction de
sériel
intégrée au PicoScope.
À propos de RS232
RS232 est la norme de données sérielles utilisée par les UART (Universal
Asynchronous Receiver/Transmitters - Récepteurs/transmetteurs asynchrones
universels) sur les ports série ou COM que l'on trouvait sur la plupart des ordinateurs.
Elle a été mise au point dans les années 60 afin de connecter des modems aux
terminaux. La norme complète utilise une excursion de tension de ±12 V, supérieure
à la plupart des autres normes. La connexion RS232 la plus simple consiste en
2 signaux : Rx (réception) et Tx (transmission).

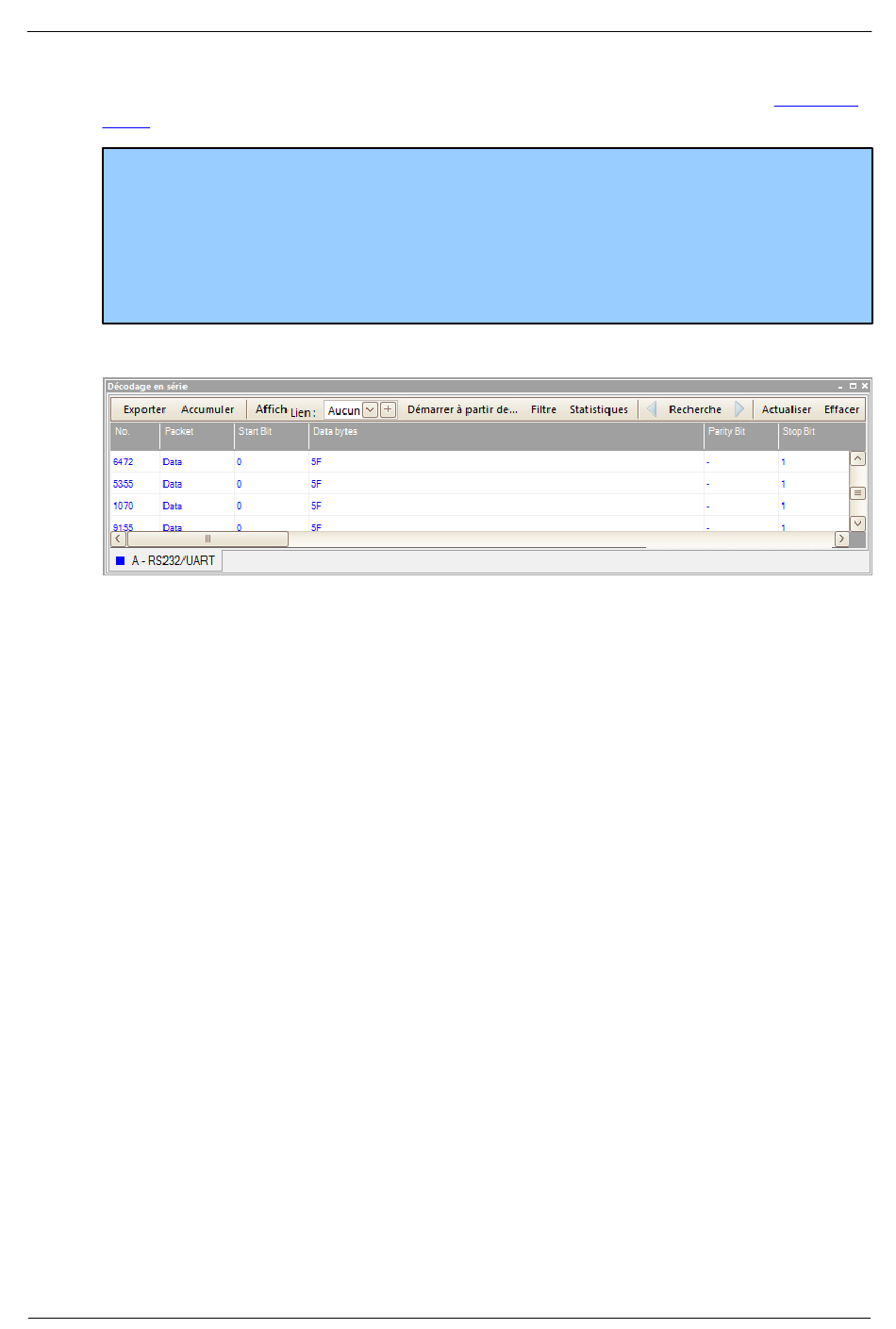

La vue dans une fenêtre des données se présente sous la forme suivante :
La table de données comporte les colonnes suivantes :
Colonne
Numéro
Paquet
Bit de début
Octets de
données
Bit de parité
Bit d'arrêt
Erreur
Heure de début
Heure de fin
Heure du paquet* Durée du paquet (heure de fin – heure de début).
Tension min.*
Tension max.*
Delta de tension* Plage de tension du signal (tension max. – tension min.).
* L'affichage de ces éléments est activé et désactivé par le bouton Statistiques.
Copyright © 2007-2015 Pico Technology Ltd. Tous droits réservés.
Description
Numéro de série du paquet (décimal). Si le mode Accumuler est
désactivé, le décompte s'effectue à partir du démarrage de la
forme d'onde sélectionnée. Si le mode Accumuler est activé, le
décompte s'effectue à partir du démarrage de la première forme
d'onde du tampon d'ondes.
Type de paquet : tous les paquets présentant ce format sont
classifiés en tant que Data.
Le cas échéant, il s'agit du bit 1 fixe en début de mot.
Contenu des paquets de données.
Bit de correction d'erreur situé, le cas échéant, en fin de mot.
Le cas échéant, il s'agit du bit 1 fixe en fin de mot.
Indique si une erreur de données a eu lieu.
Heure selon la base de temps PicoScope au début de la trame.
Heure selon la base de temps PicoScope à la fin de la trame.
Tension minimale.
Tension maximale.
191
