Manuel d'utilisation du PicoScope 6
9.1.2
Mesures de spectre
Pour ajouter une mesure de spectre, ouvrez une
bouton
Ajouter
de
spectre.
Fréquence aux pics. Fréquence à laquelle la valeur de signal de crête (pic) apparaît.
Amplitude aux pics. Amplitude de la valeur de signal de crête (pic).
Amplitude moyenne aux pics. Amplitude moyenne de la valeur de signal de crête
(pic) calculée sur la base de plusieurs captures.
Puissance totale. Puissance de l'ensemble du signal capturé dans la vue de spectre,
calculée an additionnant la puissance de toutes les fenêtres de spectre.

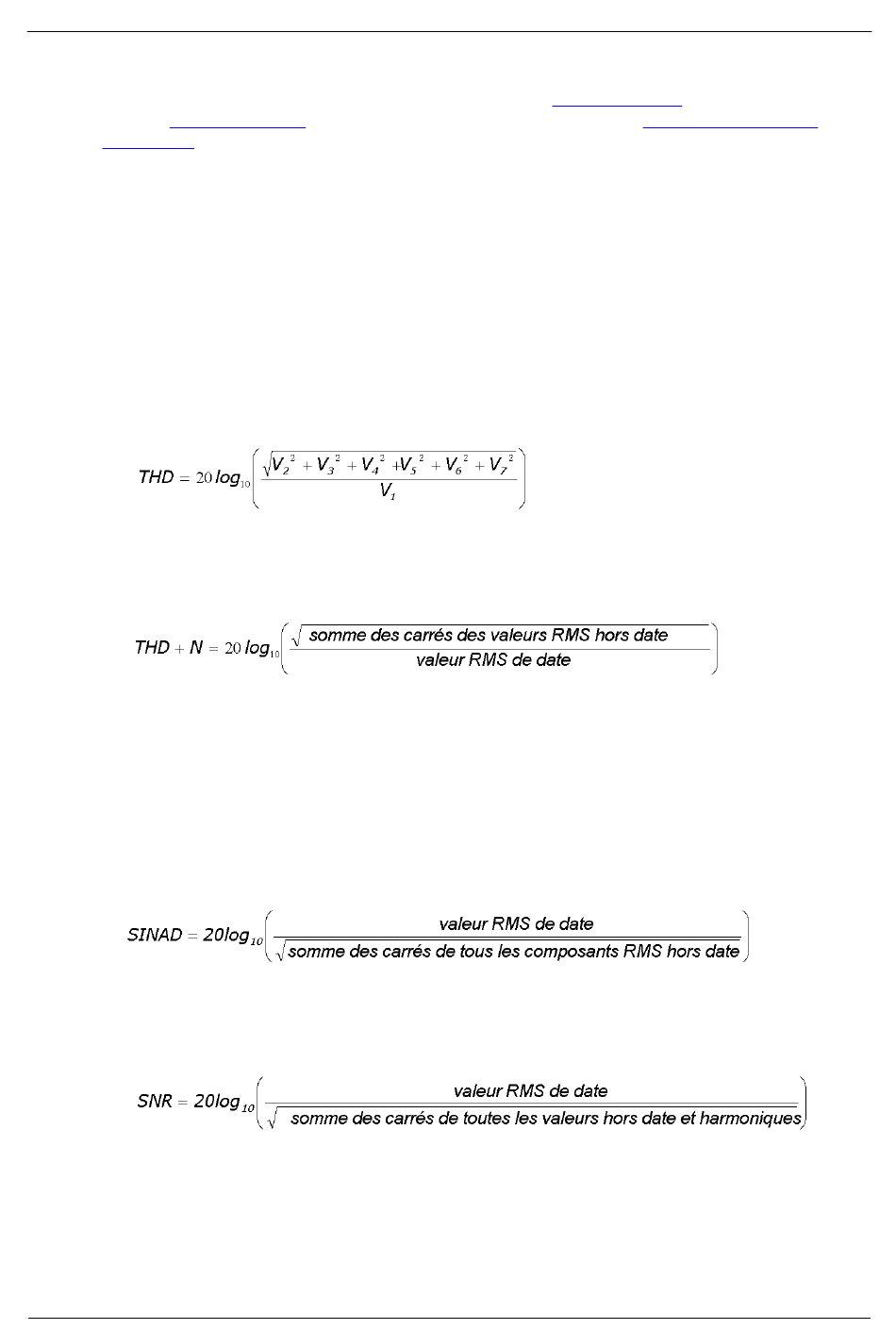

Distorsion harmonique totale (THD). Ratio entre la somme des puissances
harmoniques et la puissance au niveau de la fréquence fondamentale.
Distorsion harmonique totale plus bruit (THD+N). Ratio entre la puissance
harmonique plus bruit par rapport à la puissance fondamentale. Les valeurs THD+N
sont toujours supérieures aux valeurs THD pour le même signal.
Plage dynamique libre/parasite (SFDR). Il s'agit du ratio entre l'amplitude du
point spécifié (normalement, composant de fréquence de crête) et le composant de
fréquence, et la deuxième plus grande amplitude (appelée fréquence SFDR). Le
composant de fréquence SFDR n'est pas nécessairement une harmonique du
composant de fréquence fondamentale. Par exemple, il peut s'agir d'un fort signal de
bruit indépendant.
Ratio signal+bruit+distorsion/signal+bruit (SINAD). Ratio, en décibels, de
signal-plus-bruit-plus-distorsion par rapport à bruit-plus-distorsion.
Ratio signal/bruit (SNR). Ratio, en décibels, de la puissance de signal moyenne et
de la puissance de bruit moyenne. Il est recommandé de recourir à des fenêtres
Hanning ou Blackman en raison de leur faible bruit.
Copyright © 2007-2015 Pico Technology Ltd. Tous droits réservés.
mesure. Vous pouvez utiliser ces mesures en
vue de
spectre, puis cliquez sur le
mode d'oscilloscope
179
ou
psw.fr r31
