Manuel d'utilisation du PicoScope 6
7.4.1

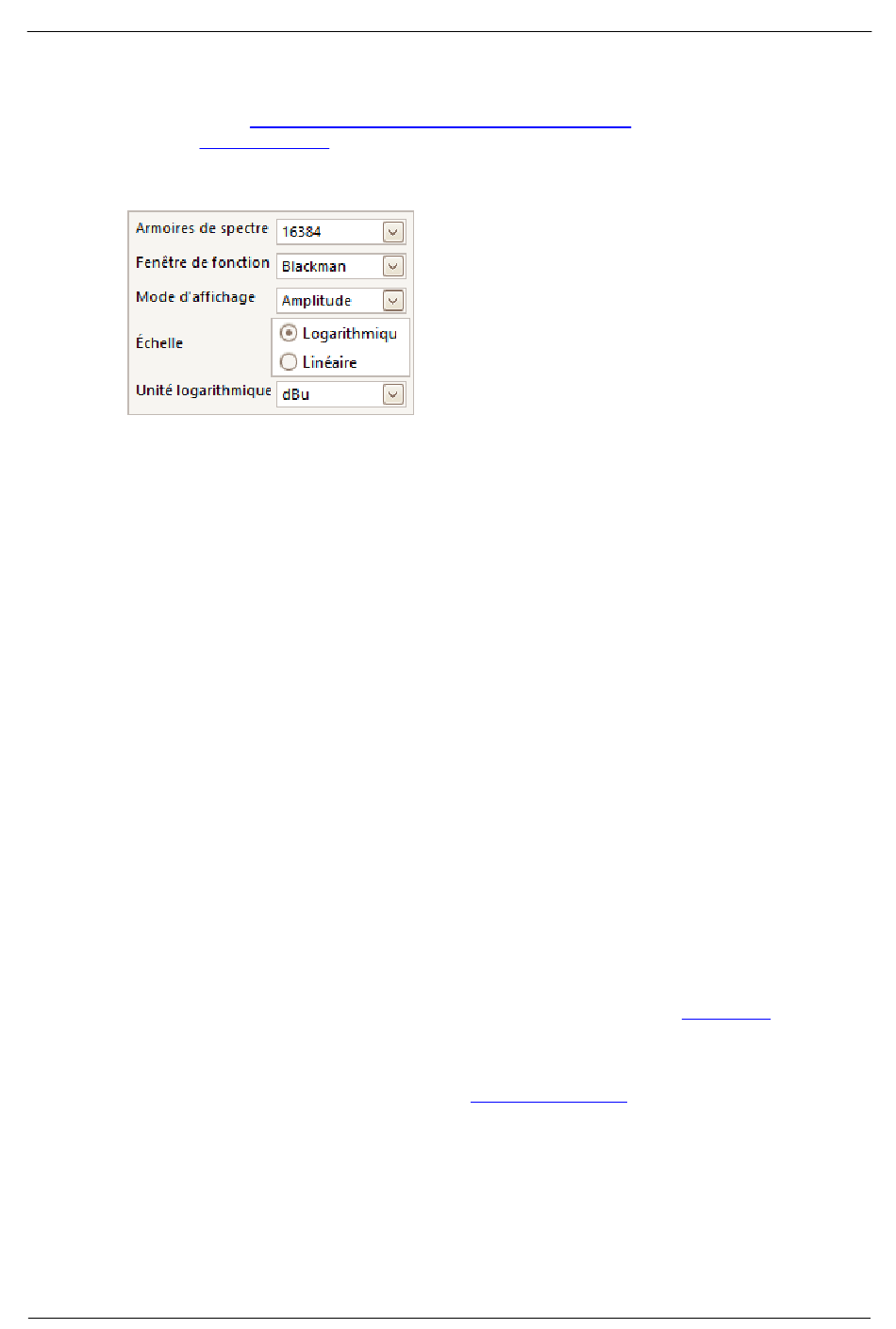

Boîte de dialogue Options du spectre
Cette boîte de dialogue s'affiche lorsque vous cliquez sur le bouton Options du
spectre dans la
lorsqu'une
manière dont le PicoScope convertit la forme d'onde source de la vue d'oscilloscope en
cours en une vue de spectre.
Spectre
Fenêtres
Fenêtre
Fonction
Copyright © 2007-2015 Pico Technology Ltd. Tous droits réservés.
barre d'outils Configuration de
vue de spectre
est ouverte. Elle contient des commandes qui déterminent la
Nombre de fenêtres de fréquence dans lequel le spectre est
divisé. Cette commande définit le nombre maximal de fenêtres
de fréquence que le logiciel peut ou ne peut pas fournir en
fonction d'autres paramètres. La principale contrainte est que le
nombre de fenêtres ne peut pas dépasser de beaucoup la moitié
du nombre d'échantillons dans la forme d'onde source.
Si la forme d'onde source contient moins d'échantillons que
nécessaire (c'est-à-dire moins que deux fois le nombre de
fenêtres de fréquence), le PicoScope complète la forme d'onde
jusqu'à atteindre la puissance de deux suivante. Par exemple, si
la vue de l'oscilloscope contient 10 000 échantillons et que vous
réglez les fenêtres de spectre sur 16 384, le PicoScope complète
la forme d'onde jusqu'à 16 384 échantillons, qui est la puissance
de deux suivante après 10 000. Il utilise ensuite ces
16 384 échantillons pour fournir 8 192 fenêtres de fréquence, et
non les 16 384 demandées.
Si la forme d'onde source contient plus d'échantillons que
nécessaire, le PicoScope utilise autant d'échantillons que
nécessaire, en commençant par le début du tampon des formes
d'ondes. Par exemple, si la forme d'onde source contient
100 000 échantillons et que vous demandez 16 384 fenêtres de
fréquence, le PicoScope n'a besoin que de 2 x 16 384 =
32 768 échantillons ; il utilise donc les 32 768 premiers
échantillons du tampon des formes d'ondes et ignore le reste. La
quantité de données effectivement utilisée s'affiche dans le
paramètre Fenêtre temporelle de l'onglet Propriétés.
Vous permet de choisir l'une des fonctions de fenêtre standard
pour réduire l'effet de l'utilisation d'une forme d'onde limitée
dans le temps. Voir
capture. Elle n'est disponible que
Fonctions
Fenêtre.
129
psw.fr r31
