166
8.7
Comment détecter une impulsion transitoire en mode Persistance
Le mode Persistance
formes d'ondes répétitives. En mode Oscilloscope normal, un tel événement peut
apparaître à l'écran pendant une fraction de seconde, ce qui est beaucoup trop rapide
pour que vous puissiez appuyer sur la barre d'espace afin de figer cet événement à
l'écran. Le mode Persistance permet de conserver un tel événement à l'écran pendant
une durée prédéterminée, ce qui vous permet de configurer les options de
déclenchement de manière à le capturer de manière plus fiable.
Guide étape par étape

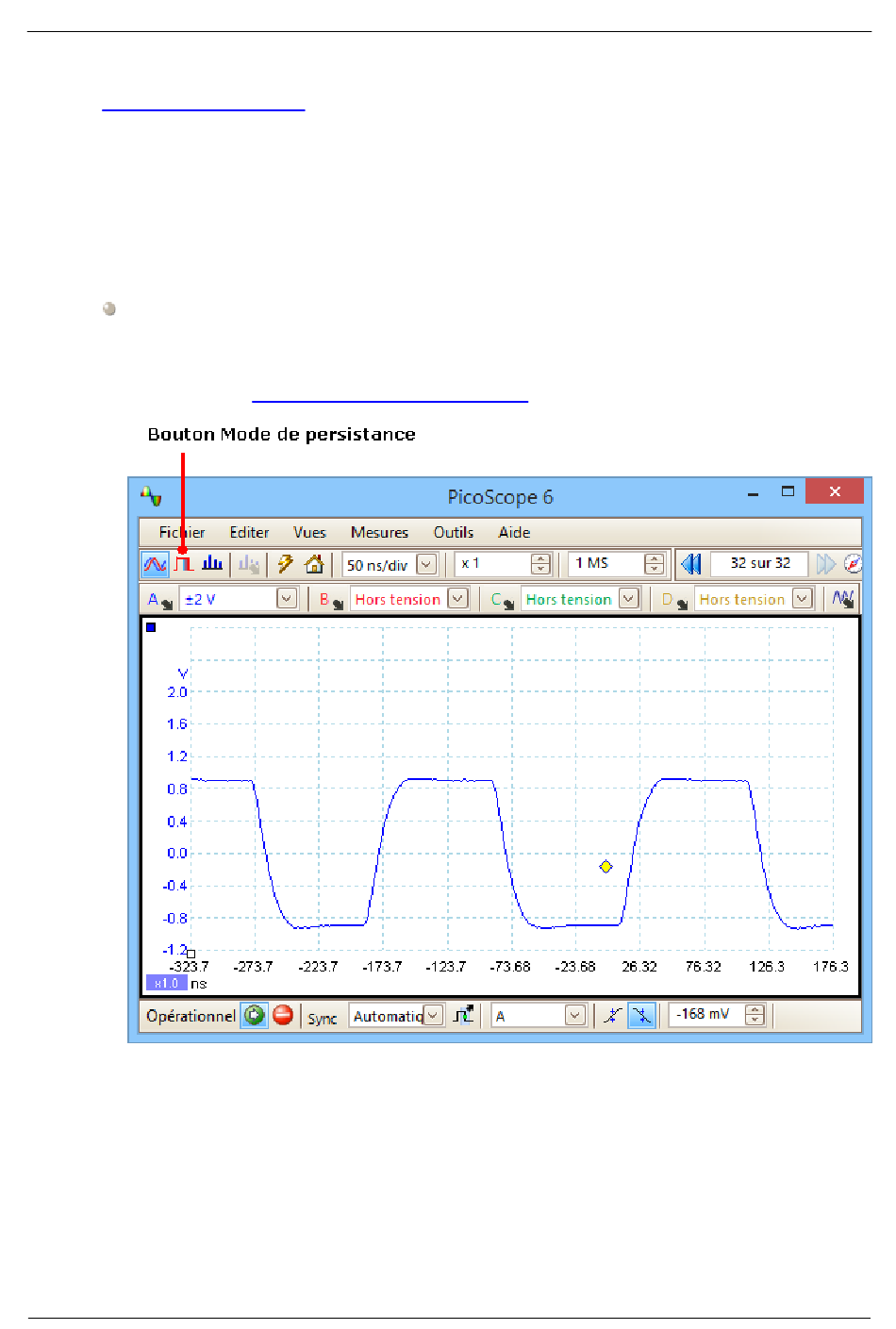

Configurez l'oscilloscope pour un déclenchement sur une forme d'onde répétitive
comme celle ci-dessous. Vous soupçonnez qu'il existe des impulsions transitoires
occasionnelles, mais vous ne voyez rien de suspect et vous décidez donc d'utiliser le
mode Persistance pour étudier la situation.
Cliquez sur le
psw.fr r31
vous aide à détecter des événements rares masqués dans des
bouton Mode de persistance
pour poursuivre.
Copyright © 2007-2015 Pico Technology Ltd. Tous droits réservés.
