Manuel d'utilisation du PicoScope 6
7.7.2

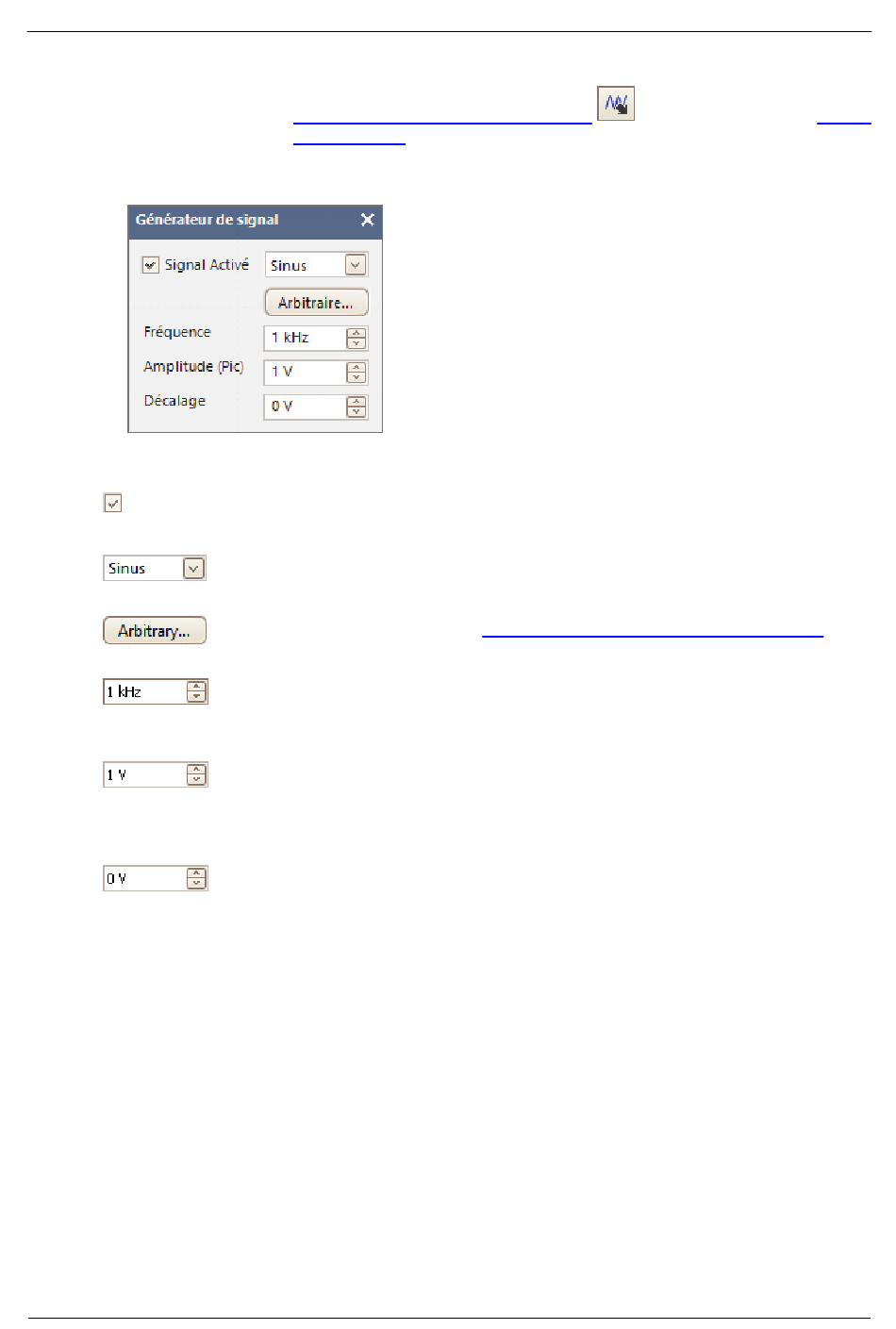

Boîte de dialogue Générateur de signaux (DrDAQ USB)
Emplacement :
Objectif :
Commandes de base
Copyright © 2007-2015 Pico Technology Ltd. Tous droits réservés.
Bouton Générateur de signaux
DrDAQ USB
commande le générateur de signaux intégré au DrDAQ USB
Signal activé. Cochez cette case pour activer le générateur de
signaux.
Type de signal. Sélectionnez la forme de la forme d'onde à
générer.
Arbitraire. Ouvre la
vous permet de définir votre propre forme de forme d'onde.
Fréquence. Effectuez votre saisie dans cette zone ou utilisez les
boutons fléchés pour sélectionner la fréquence de la forme
d'onde de sortie.
Amplitude. Amplitude de la forme d'onde mesurée de crête à
crête. Par exemple, si l'amplitude est d'1 V et le décalage est
de 0 V, la sortie présente une crête négative de –0,5 V et une
crête positive de +0,5 V.
Décalage. Valeur moyenne du signal. Par exemple, lorsque le
décalage est de 0 V, une onde sinusoïdale ou carrée présente
des crêtes de tension positives et négatives équivalentes.
sur la barre d'outils
fenêtre Formes d'ondes arbitraires
139
Voies
qui
psw.fr r31
