192
9.6.6
Protocole SPI
Vous pouvez décoder les données du bus SPI à l'aide de la fonction de
sériel
intégrée au PicoScope.
À propos du bus SPI
Le bus SPI (Serial Peripheral Interface) est un protocole série standard utilisé pour les
communications entre les microprocesseurs et les périphériques. Il a été mis au point
par Motorola. La norme d'origine utilise un lien 4 fils, même s'il existe également des
versions à 3 et à 2 fils.

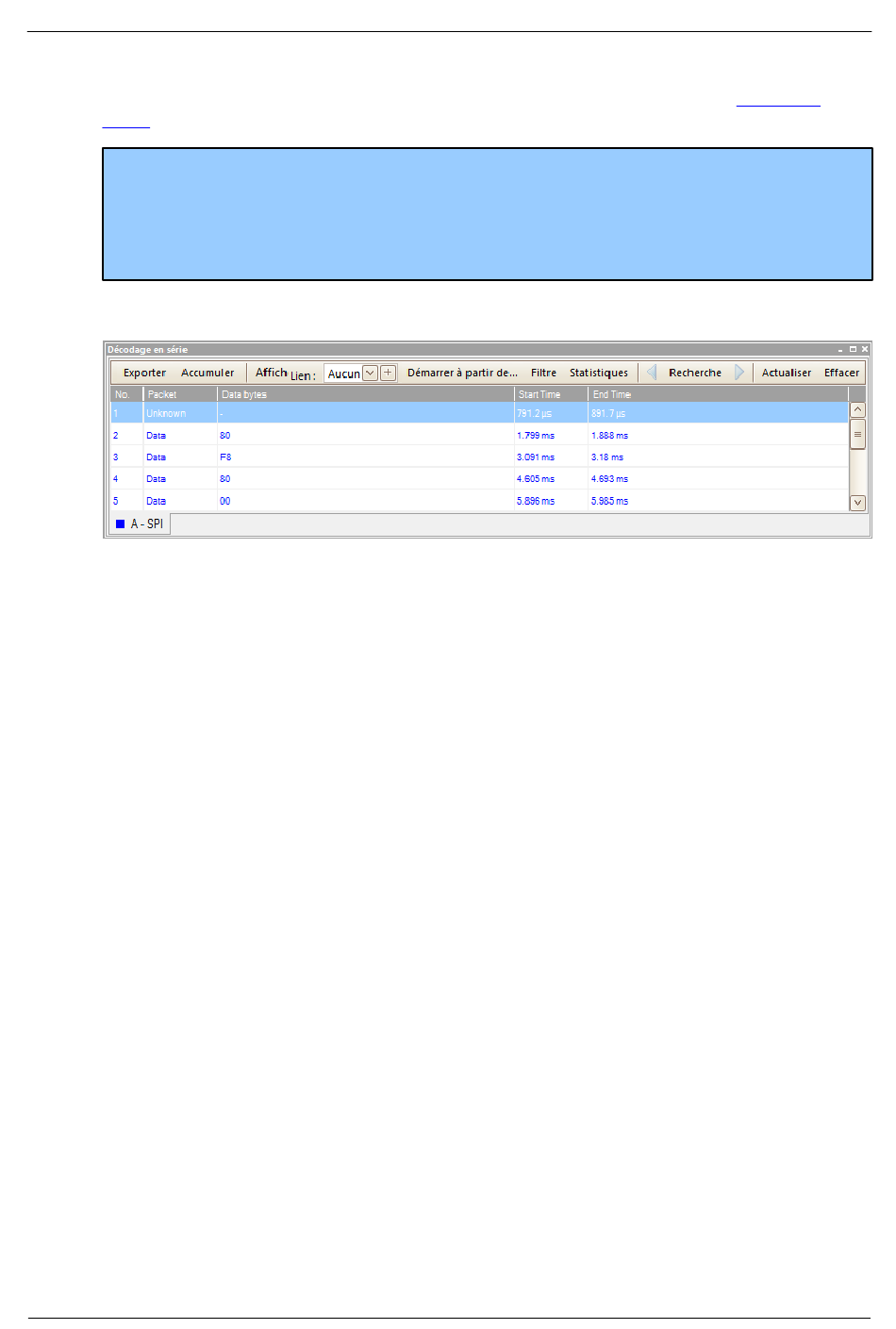

La vue dans une fenêtre des données se présente sous la forme suivante :
La table de données comporte les colonnes suivantes :
Colonne
Numéro
Paquet
Octets de
données
Heure de début
Heure de fin
Heure du paquet* Durée du paquet (heure de fin – heure de début).
Tension min.*
Tension max.*
Delta de tension* Plage de tension du signal (tension max. – tension min.).
* L'affichage de ces éléments est activé et désactivé par le bouton Statistiques.
psw.fr r31
Description
Numéro de série du paquet (décimal). Si le mode Accumuler est
désactivé, le décompte s'effectue à partir du démarrage de la
forme d'onde sélectionnée. Si le mode Accumuler est activé, le
décompte s'effectue à partir du démarrage de la première forme
d'onde du tampon d'ondes.
Type de paquet : Démarrage, Arrêt, Adresse, Données ou
Inconnu.
Contenu des paquets de données.
Heure selon la base de temps PicoScope au début de la trame.
Heure selon la base de temps PicoScope à la fin de la trame.
Tension minimale.
Tension maximale.
Reportez-vous à la section
Copyright © 2007-2015 Pico Technology Ltd. Tous droits réservés.
