5.11
Mode Persistance
Le mode Persistance superpose plusieurs formes d'ondes de la même vue, les
données les plus fréquentes ou les formes d'ondes les plus récentes étant tracées dans
des couleurs plus brillantes que les données moins fréquentes ou les formes d'ondes
plus anciennes. Ceci peut s'avérer utile pour détecter les impulsions transitoires,
lorsque vous devez repérer un événement erroné dans une série d'événements
normaux répétés.

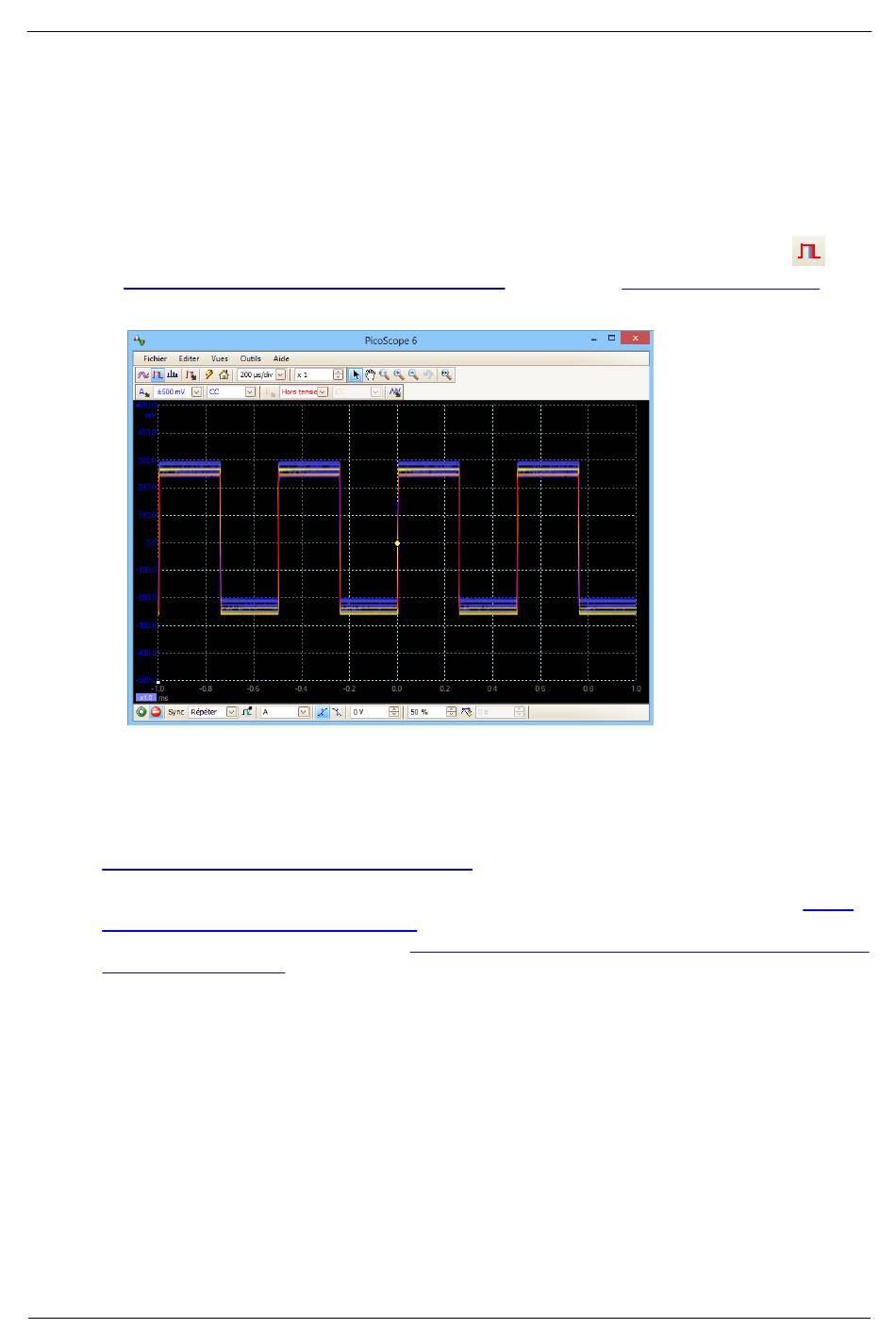

Activez le mode Persistance en cliquant sur le bouton Mode de persistance
la
barre d'outils Configuration de
définies sur leurs valeurs par défaut, l'écran doit se présenter de la manière suivante :
Les couleurs indiquent la fréquence des données. Le rouge est utilisé pour les données
les plus fréquentes, le jaune pour les fréquences intermédiaires et le bleu pour les
données les moins fréquentes. Dans l'exemple ci-dessus, la forme d'onde est la plupart
du temps dans la zone rouge, mais le bruit l'amène parfois dans les zones bleue et
jaune. Il s'agit des couleurs par défaut, mais vous pouvez en changer à l'aide de la
boîte de dialogue Options
Cet exemple illustre le mode Persistance dans sa forme la plus basique. Voir la
de dialogue Options Persistance
en fonction de votre application et
du mode Persistance
psw.fr r31
capture. Lorsque les
Persistance.
pour les différentes façons de modifier l'affichage
Comment détecter une impulsion transitoire à l'aide
pour un exemple travaillé.
Amorçage du PicoScope et de l'oscilloscope
options de persistance
Copyright © 2007-2015 Pico Technology Ltd. Tous droits réservés.
