Commande

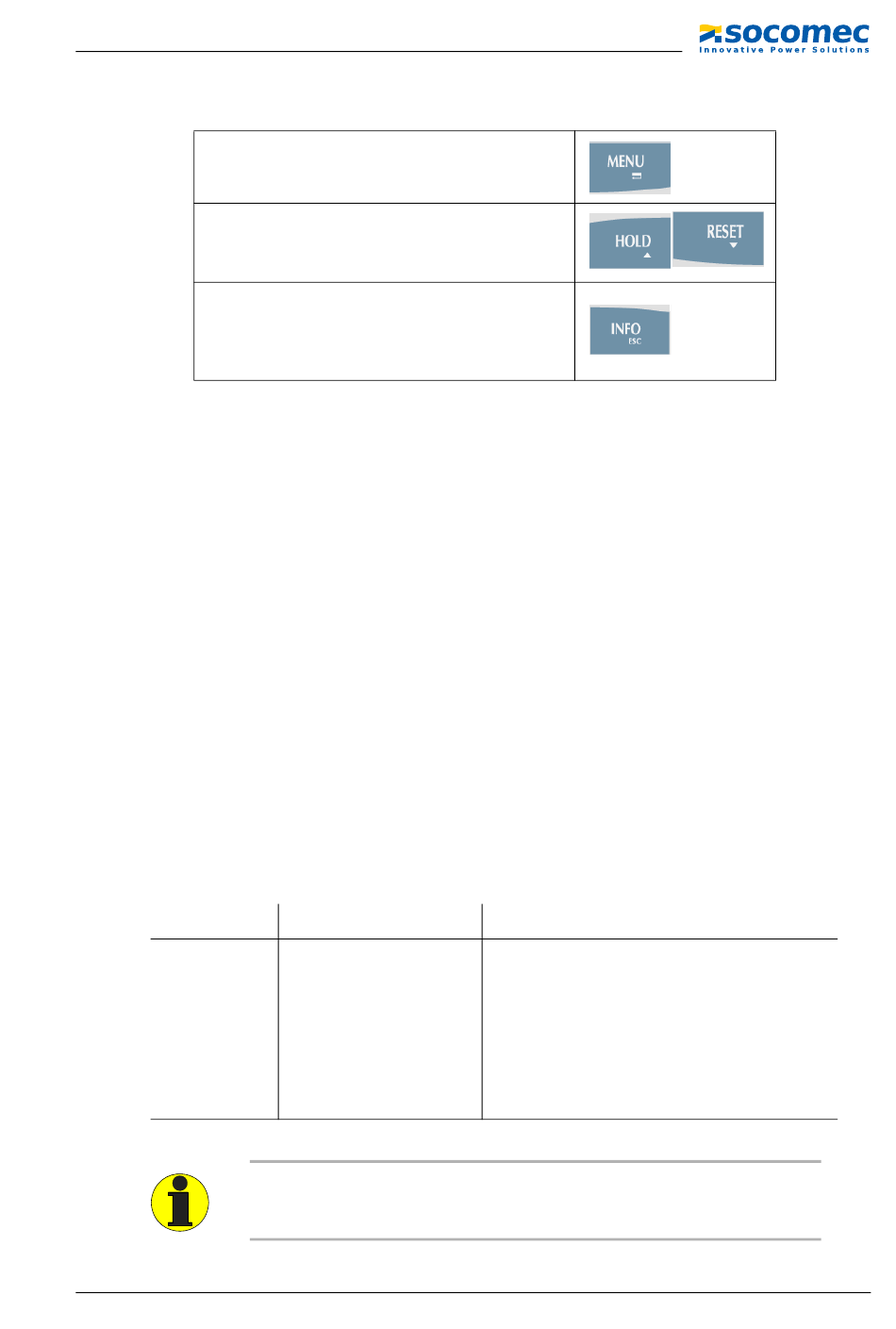

6.11.1 Navigation dans les menus

- Démarrage du mode menu avec MENU
- Sélection d´un point de menu
ou validation d´une valeur avec Enter
- Naviguer de haut en bas dans le menu
- Augmenter ou réduire des valeurs
ESC:
- Revenir d´un pas en arrière par rapport au point de
menu sélectionné
- Quitter la modification des paramètres sans la
mémoriser
6.11.2 Point de menu Paramétrages
Avec ce point de menu, vous pouvez régler tous les paramètres qui sont indispensables à la
recherche de défauts d´isolement et à la mesure de courants différentiels :
Régler la valeur de seuil pour le courant de localisation I

entre 0,2...10 mA.
Ce domaine de valeurs convient tant pour les circuits de commande (0,2...1 mA) que pour les
circuits principaux de courant (2...10 mA).
Lors de l´utilisation de l´injecteur de courant de localisation, veuillez tenir compte du fait que
pour les circuits de commande un courant de localisation de I
pour les circuits principaux de courant par contre un courant de I
Régler la valeur de seuil pour le courant différentiel détecté avec la pince ampèremétrique I

entre 10 mA et 10 A
Activer ou désactiver la fonction mémorisation des défauts

Activer ou désactiver le signal sonore des alarmes

Paramétrer la fréquence du réseau surveillé

Activer l´affichage des harmoniques pour que les courants des harmoniques à grande amplitude

soient affichés sur l´écran standard. Tous les harmoniques de rang 1 à 8 peuvent être consultés
sous le point de menu „4. Harmoniques", consulter également la page 40. Veuillez alors tenir
compte du fait que lorsque les harmoniques sont activés, seules des fréquences de secteur de
50 Hz et 60 Hz peuvent être sélectionnées.
Niveau 1
2.Paramétrages
NT 874 703 E
Niveau 2
1.Retour
Δ
2. I L ALM: 0,2...10 mA
Δ
3. I n ALM: 10 mA...10 A
4. Mémo.: marche / arrêt
5. Buzzer: marche / arrêt
6. Fréqu. : 50/60Hz/jusqu´à
1kHz
7. Harmonique : marche /
arrêt
A l´état de livraison les alarmes sont signalées au moyen d´une LED d´alarme et
d´un buzzer.
détecté par la pince ampèremétrique
ΔL
= 5 mA est prédéfini, mais
Lmax
Lmax
Signification
Valeur de seuil courant de localisation mesuré I
Valeur de seuil courant différentiel I
Signal sonore
Fréquence du réseau surveillé
Affichage des harmoniques et distorsion harmonique
totale THD
= 50 mA.
Δn
Δ
L
Δ
n
