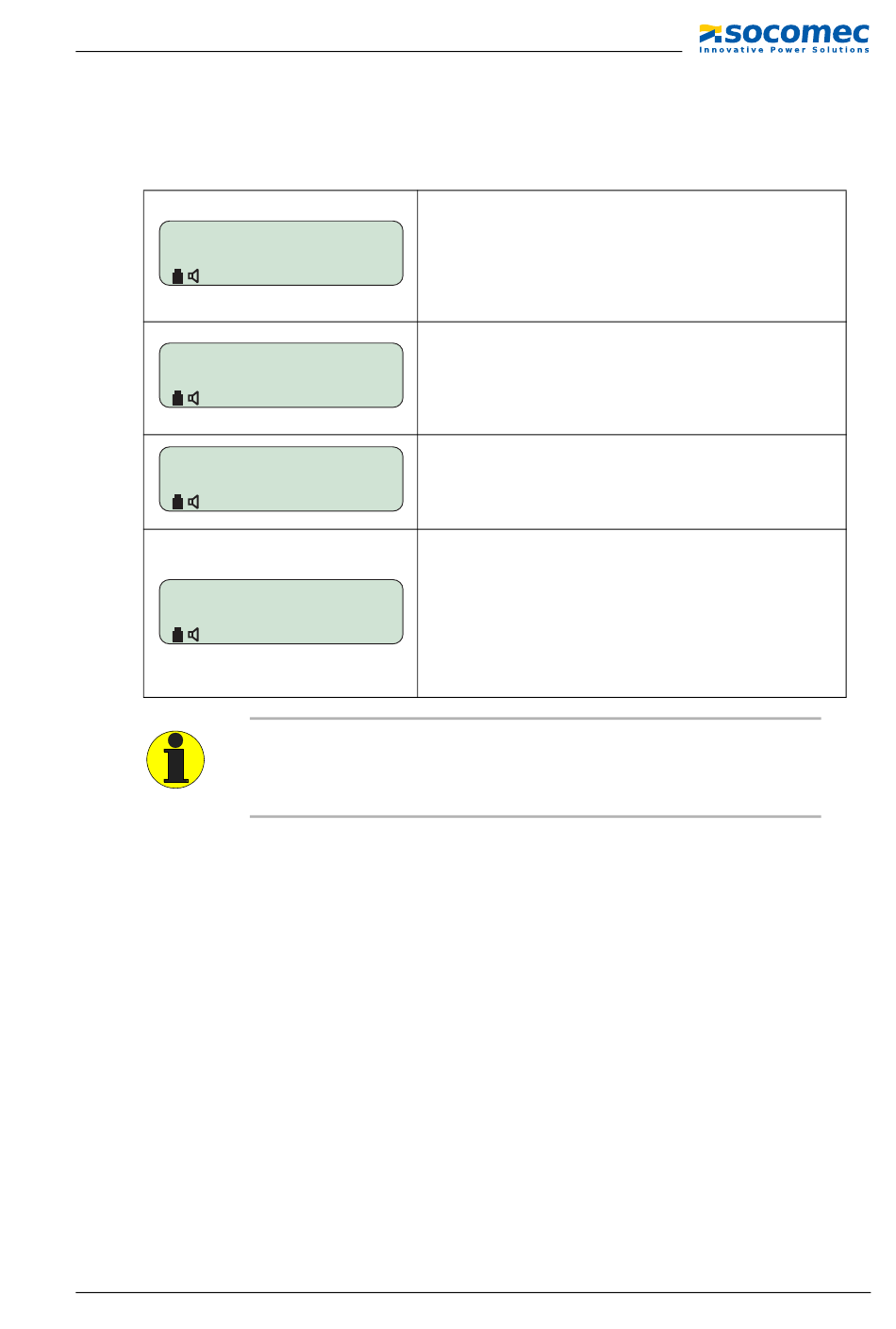

6.9 Affichage lors de défauts internes ou d´erreurs de mesure
Le tableau suivant fournit des explications au sujet des messages éventuels de défauts qui peuvent
se produire.
Défaut
Autotest
M
Connex. tore
M
Court-circ. tore
M
Perturb. I
M
6.10 Réglages usine du DLD195
La plupart des configurations sont réalisées dans le menu. Si cela n´est pas le cas, la configuration est
marquée (touche).
Mode de fonctionnement (touche) : I
Tore sélectionné (Touche) :
Eclairage (touche) :
Mémorisation des défauts :
Buzzer :
Valeur de seuil I
Valeur de seuil I
Fréquence du réseau I
Mesure Harmoniques I
Langue de commande :
Heure :
NT 874 703 E
Pincexxx
Pincexxx
Pincexxx
ΔL
Pincexxx
Si, en raison d´une perturbation survenant sur le réseau, le DLD195 n´était plus
en mesure de reconnaître le courant de localisation et qu´une alarme existante
devait disparaître, un défaut d´isolement est de nouveau détecté lorsque la
perturbation est terminée.
ΔL
Pince ampèremétrique 52 mm (pour DLD3190 et DLD3090G)
arrêt
marche
marche
avec PSA30...:
5 mA
Δ
L
:
100 mA
Δ
n
:
50 Hz
Δ
n
:
arrêt
Δ
n
Français
CET
Ne peut se produire qu´après l´autotest :
- Mauvais type de tore paramétré
- pendant l´autotest, la pince :
n´était pas au repos
ou a été traversée par un courant différentiel
ou a été traversée par le courant de localisation de l´INJ...
- L´hardware du DLD195 est défectueuse
Aucune pince ampèremétrique ou aucun tore de détection
n´est connecté(e) à l´entrée de mesure
ou un tore de détection inadéquat a été connecté
Mesures à prendre :
Connecter une pince ampèremétrique adéquate ou un tore de
détection adéquat
Il y a un court-circuit au niveau de la pince ampéremétrique ou
du tore de détection ou un tore de détection inadéquat a été
connecté.
Mesures à prendre :
Connecter une pince ampèremétrique fonctionnelle
Une perturbation s´est produite au cours de la recherche de
défaut d´isolement
Causes possibles :
- la pince ampèremétrique bouge.
- un courant différentiel basse fréquence traverse la pince
ampèremétrique et perturbe la mesure DLD
- un champ magnétique existe à proximité de la pince ampère-
métrique et perturbe la mesure DLD
- le DLD195 est défectueux
(mode DLD = recherche de défauts d´isolement)
