4.2 Conditions à remplir pour une recherche de défauts
d´isolement sécurisée
Le localisateur a pour fonction de localiser le défaut d´isolement R
trique. Pour celà, il faut qu´il reconnaisse d´une manière fiable le courant de mesure causé par le
défaut d´isolement.
Cela ne peut fonctionner que dans les conditions suivantes :
Le défaut d´isolement doit durer au moins 30 s

Le courant injecté se situe dans les domaines suivants :

– Circuits principaux de courant avec DLD3190, DLD3090, DLD3090G : I
– Circuits de commande avec DLD4190, DLD4090 : I
Les capacités amont C

Consulter également le chapitre 3.3.4
La capacité de fuite du réseau ne doit pas dépasser les valeurs maximales des abaques du

chapitre 4.4.
La somme du courant injecté et du courant différentiel qui transite au travers de la pince

ampèremétrique ou du tore de détection, ne doit pas dépasser les valeurs suivantes :
– Circuits principaux de courant avec DLD3190, DLD3090 : 10 A maximum
– Circuits de commande avec DLD4190, DLD4090 : 1 A maximum
En aval d´une pince ampèremétrique ou d´un tore de détection installé, il ne doit exister

aucune connexion avec d´autres départs, voir le schéma.

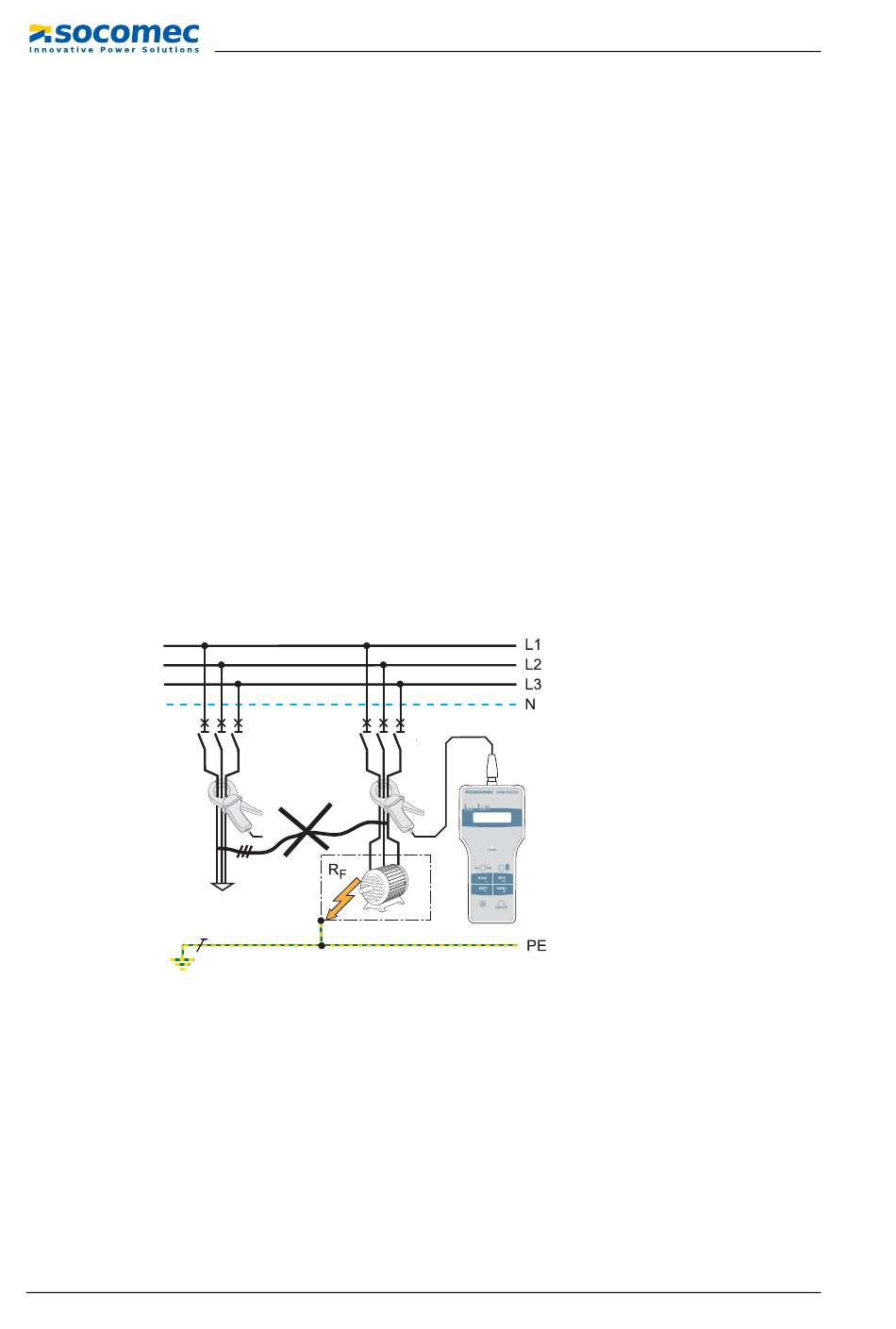

Fig. 4.2: Les connexions entre des départs provoquent des erreurs de mesure
Outre la grandeur du courant différentiel, sa fréquence influence également la reconnaissance

fiable du signal de recherche. Des courants différentiels qui divergent de la fréquence du secteur
peuvent par exemple être dûs à l´utilisation de convertisseurs de fréquences. Le comportement
du DLD3090/DLD4090 est représenté par la courbe d´erreur ci-dessous :
– Si, dans des circuits principaux de courant, les courants différentiels mesurés dépassent
10 A, alors le DLD195 génère le message d´alarme „I
Cela vaut pour les fréquences nominales de réseau 50/60/400 Hz
pour les DLD3190, DLD3090, DLD3090G
– Si, dans des circuits de commande, les courants différentiels mesurés dépassent 1 A, alors
20
doivent être au moins aussi importantes que les capacités aval C
E-V
Quelques considérations avant la mise en service
en aval de la pince ampère-mé-
F-N
= 2...50 mA
L
= 0,2...5 mA
L
Δ
n>10A".
.
E-N
