3.4 Fonctionnement en mode différentiel (I
En mode différentiel, le système DLD3090/DLD4090 fonctionne en tant qu´instrument de mesure de
courants différentiels. Seuls le localisateur DLD195 et une pince ampèremétrique sont utilisés,
l´injecteur INJ18... est inutile.
Dans un réseau électrique, selon les lois de Kirchhoff, la somme des courants entrants par rapport à
un noeud est égale à la somme des courants sortants.

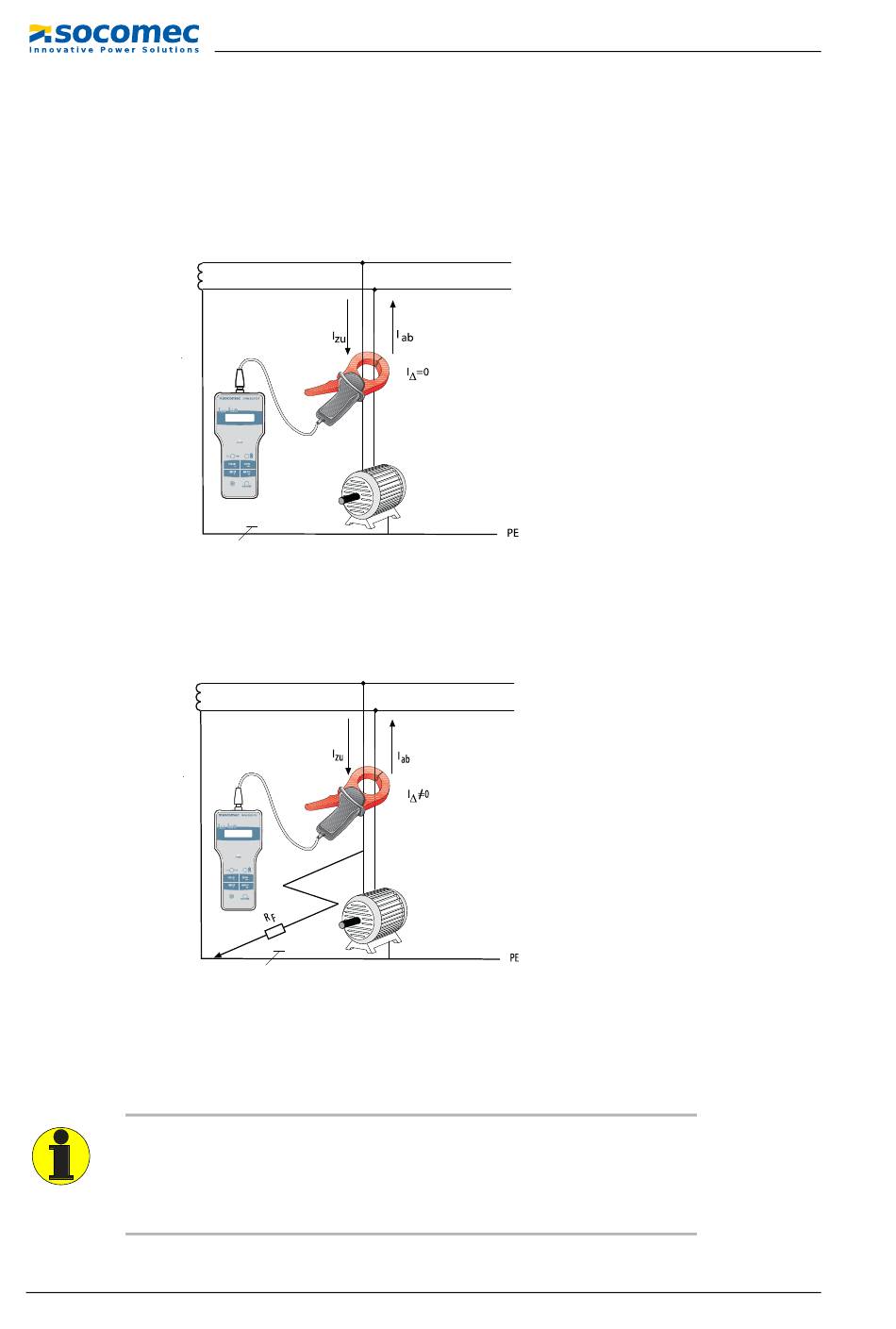

Fig. 3.1: Les courants vectoriels I
par leur signe. Par conséquent, lorsqu´on les additionne, on obtient la valeur zéro.
Le localisateur DLD195 ne signale aucun défaut.
Fig. 3.2: En cas de défaut d´isolement R
des courants n´est plus égale à zéro. Si le courant différentiel est supérieur ou égal au seuil
de détection, le localisateur DLD195 en informe l´utilisateur.
En mode différentiel, il est possible de mesurer des courants différentiels dans des
réseaux monophasés et triphasés de type TT ou TN. Si la capacité de fuite du réseau
en amont de la pince ampèremétrique est suffisante, le localisateur DLD195 per-
met également de procéder à ce type de mesures dans des systèmes IT monopha-
sés et triphasés. Cette possibilité est à vérifier au cas par cas.
18
et I
sont de valeur égale mais se différencient
entrants
sortants
une partie du courant part à la terre. La somme
F
Description du système
)
Δn
NT 874 703 E
