FIGURE 6-2
Le tableau qui suit répertorie les DEL du panneau avant.
DEL du panneau avant
TABLEAU 6-3
DEL
Unité
Alimentation (icône d'ampoule)
Contrôle la tension de sortie CC dans la plage de
tolérance spécifiée. Toute coupure de la tension
d'entrée générée par la protection contre la
surintensité est affichée.
Seuils de tension :
+5 V CC +/-0,25 V CC
+12 V CC +/-0,6 V CC
Seuils actuels :
+5 V CC
20 A
+12 V CC
12 A
Température (icône de thermomètre)
Contrôle le niveau de la température et signale le
dépassement des seuils de température interne
de 55 ˚C et 60 ˚C.
Événement (icône d'avertissement)
Indique tout événement anormal ou toute panne.
Remarque – Pour tester le bon fonctionnement des DEL du panneau avant,
maintenez le bouton de réinitialisation enfoncé pendant environ 5 secondes. Toutes
les DEL devraient passer du vert au jaune pendant ce test. Celles qui ne s'allument
pas présentent un problème. Lorsque vous relâchez le bouton de réinitialisation,
l'état initial des DEL devrait être rétabli.
Alimentation/Ventilateur
Température
Événement
Bouton de réinitialisation

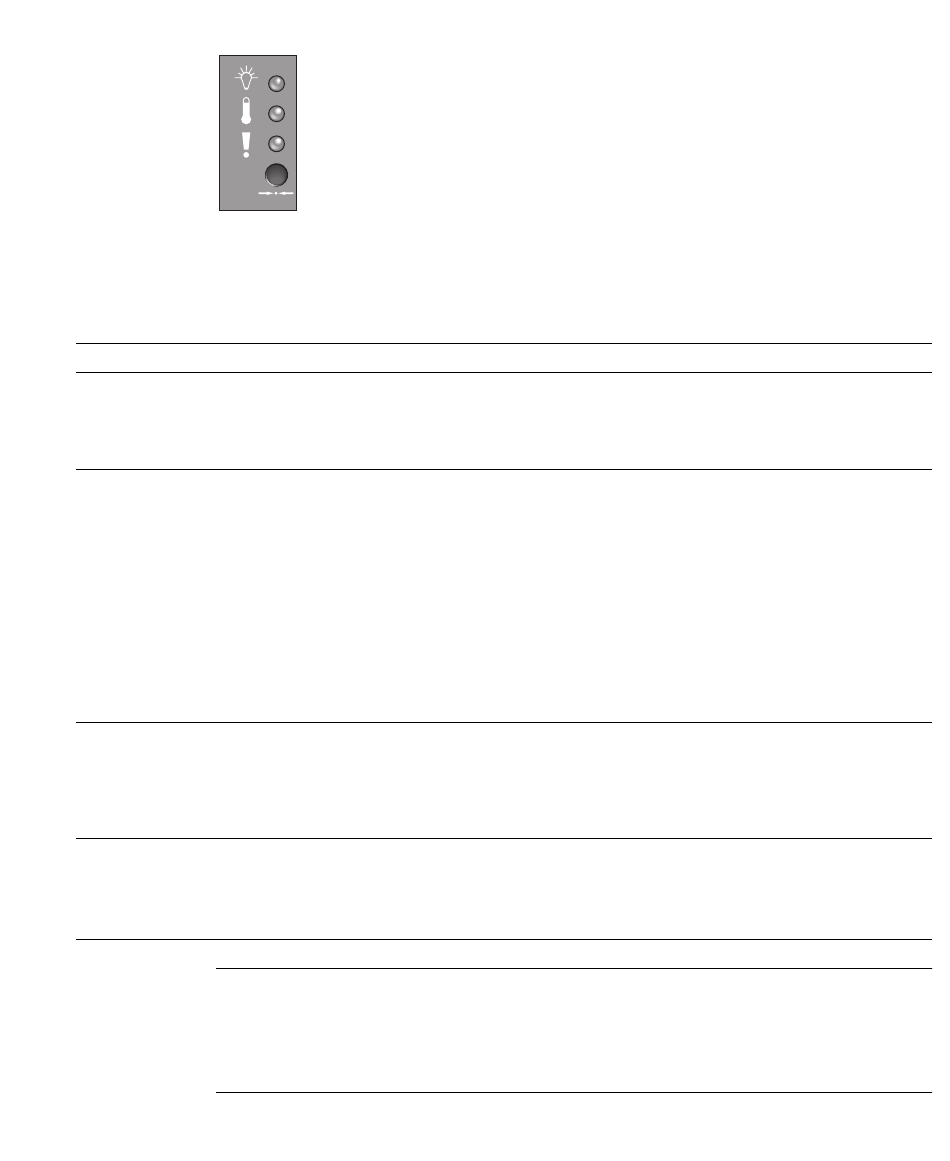

DEL des pattes du châssis et bouton de réinitialisation du panneau avant
Couleur de la DEL
Vert fixe
Vert clignotant
Jaune fixe
Vert fixe
Jaune fixe
Vert fixe
Jaune fixe
Vert fixe
Jaune fixe
Description
Bon : démarrage et fonctionnement
normaux des unités.
Bon : unités en service.
Échec : panne d'unité.
Alimentation électrique normale.
Échec : une ou plusieurs tensions de
sortie se trouvent hors de la plage.
Bon : en dessous du seuil de
température de 55 ˚C.
Échec : seuil de température égal ou
supérieur à 55 ˚C.
Fonctionnement normal.
Événement environnemental anormal.
Chapitre 6 Vérification des DEL
6-3
