4 Zusammensetzung ComfoAir

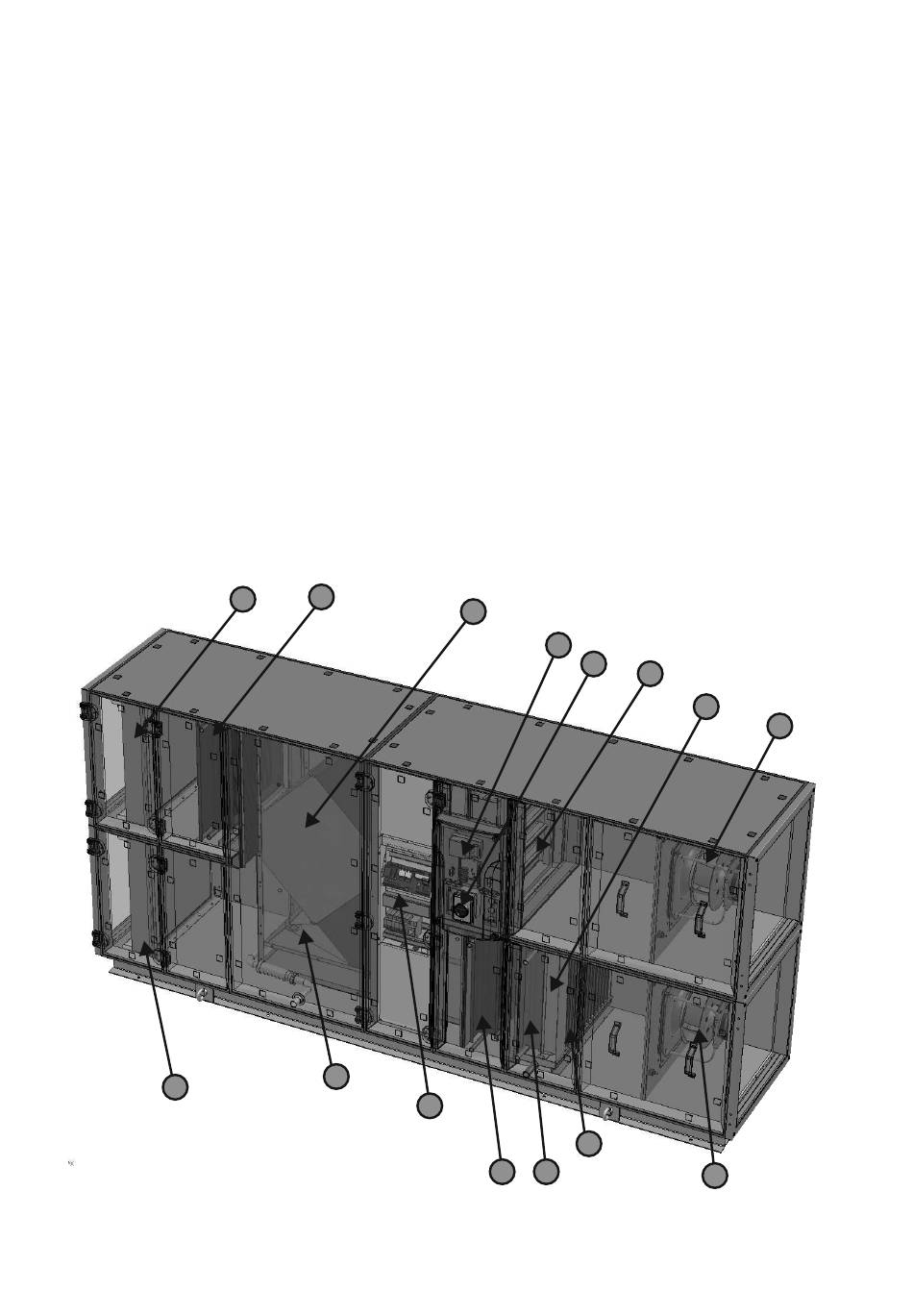

Das ComfoAir besteht aus folgenden Elementen:
■ 2 Filter (A) zur Luftfilterung, Typ F7 für die Außenluft und Typ G4 für die Abluft;
■ Plattenwärmetauscher (C) zur Wärmerückgewinnung;
■ Betriebsschalter (D) zur sicheren Installation und Wartung des ComfoAir;
■ Bypass Ventil (E) Ventil für freie Kühlung;
■ Servomotor zum Ansteuern des Bypasses (nicht abgebildet);
■ 2 Ventilatoren (G);
■ Ablaufblech mit Siphon unter dem Plattenwärmetauscher (H);
■ Elektronikpanel (I) mit der Steuerplatine mit integriertem Display und Drucksensoren;
■ Design-Front mit dem Anschluss-Platine (M) hinter sich;
■ 5 Temperatursensoren (nicht abgebildet);
■ Lüfterblende an der Druckseite bei der Version für Außenmontage (nicht abgebildet).
Neben den Standardteilen kann das ComfoAir auch über folgende Bestandteile verfügen:
■ Frostschutzelement (B) zur extra Frostfreihaltung der Zuluft;
■ Nacherhitzer (J) zur extra Erwärmung der Zuluft;
■ Kühler (K) zur extra Kühlung der Zuluft;
■ Tropfenfänger bei Verwendung eines Kühlers (F);
■ Ablaufblech mit Kondensatablauf unter einem Kühler und dem evtl. vorhandenen Tropfenfänger (L);
■ Wechselbatterie (nicht abgebildet), um mit einer Batterie heizen und kühlen zu können;
■ Außenventil (nicht abgebildet);
■ Federrücklauf-Servomotor (nicht abgebildet) zum Ansteuern des Außenventils;
■ Tubtaras zum Anschluss der Luftkanäle (nicht abgebildet).
B
A
C
M
D
E
F
G
H
A
I
L
J K
G
DE - 37
