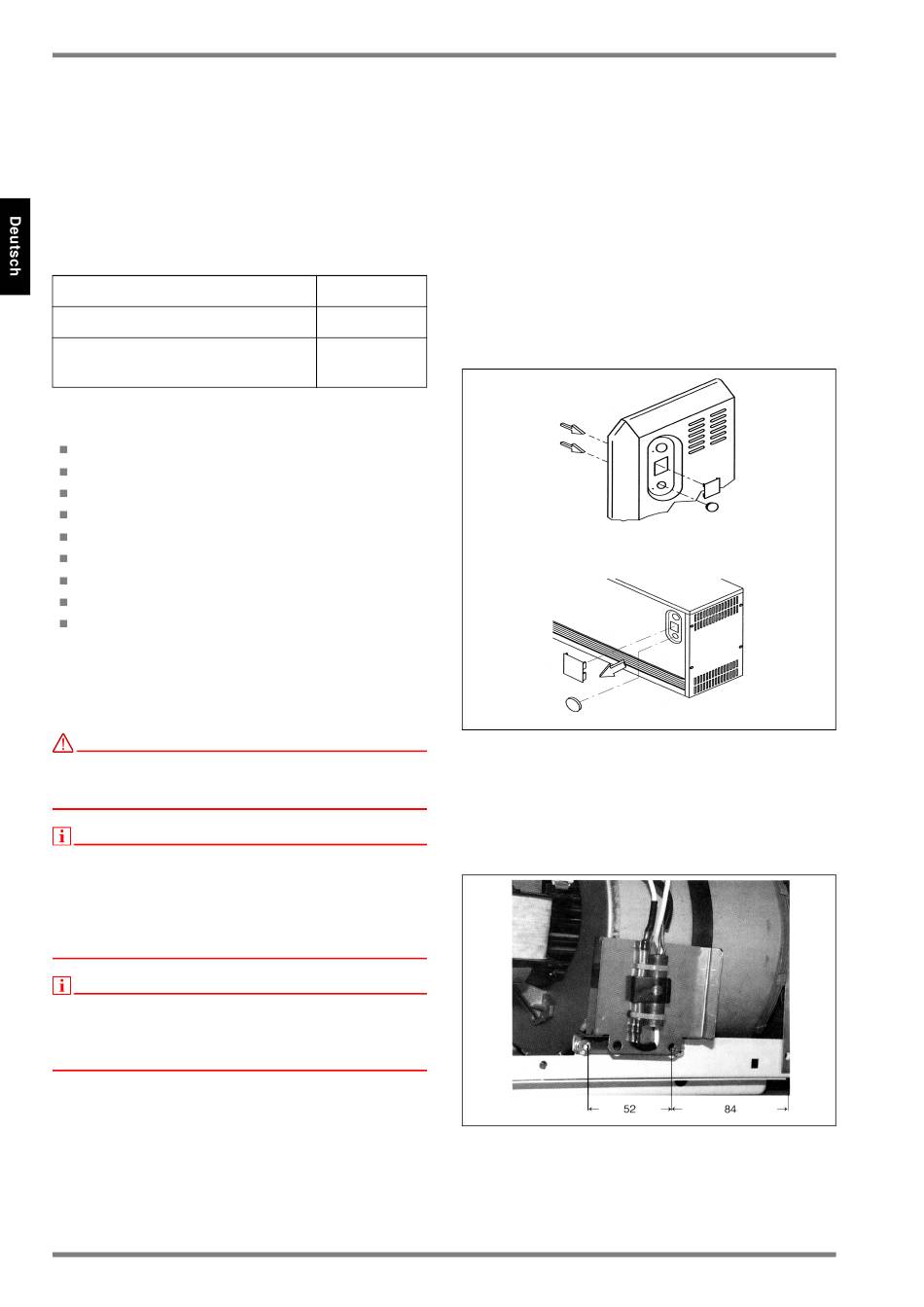

RTEV 99
Für den Installateur
1
Beschreibung
Zweipunkt-Kappilarrohrregler mit thermischer Rück-
führung und Kompensation zum Einbau in Wärmespei-
cher. Regler mit Schalter Netz Ein/Aus und Schalter
Zusatzheizung Ein/Aus.
Reglereinstellbereich
Max. Schaltvermögen (230V) Lüfter
Max. Schaltvermögen (230V)
Zusatzheizung
2
Lieferumfang
Geräteeinbausatz komplett verdrahtet,
Klebeschaltbilder,
Montage- und Gebrauchsanweisung.
Beipack bestehend aus:
Drehknopf,
Klemmleiste 2-polig,
Kennzeichnungsschild,
Kabelbinder,
Befestigungsschrauben.
3
Montage
3.1
Einbauhinweise
ACHTUNG!
Der Raumtemperaturregler ist nicht einsetzbar in
Verbindung mit dem Kommunikationsmodul SES KM1
und dem Bausatz- Wasserschutz!
HINWEIS
Der Raumtemperaturregler darf nur eingebaut werden,
wenn folgende Voraussetzungen erfüllt sind:
- Einhaltung der Mindestabstände gemäß Montagean-
weisung.
- Nur 1 Wärmespeicher pro Raum installiert.
- Keine Kachelverkleidung am Wärmespeicher.
HINWEIS
Die
Montage
erfolgt
Verbindung mit der Aufstellung des Wärmespeichers.
Vor Beginn der Montagearbeiten ist sicherzustellen,
dass der gesamte Wärmespeicher spannungslos ist.
DE-4
ca.10°- 30°C
10A
10A
am
zweckmäßigsten
459270.66.03 · 07/14/C
3.2
Demontage
Ausführliche Demontagebeschreibung siehe Monta-
geanweisung für Wärmespeicher.
Luftaustrittsgitter lösen und abnehmen.
Rechte und linke Seitenwand lösen und abnehmen.
Wo erforderlich: Vorderwand lösen, herausschwenken
und abnehmen.
Abdeckkappen für Schalterkombination und Drehknopf
herausdrücken. Abb. 1
Abb. 1: Abdeckkappen entfernen
Fühler vorsichtig einsetzen und am Bodenumbug des
Wärmespeichers festschrauben.
Bei Geräten mit Fertigungsdatum FD78.. müssen die
Befestigungslöcher nachgebohrt werden (
in
Abb. 2: Fühlerposition ESS...K, VFDi..., VFMi...
∅ =
3,5mm)
www.dimplex.de
