Dimplex DTK Série Mode D'emploi

Ensemble de thermostat de radiateur de plinthe intégré
Séries DTK et DTKT (inviolable)
Instructions générales

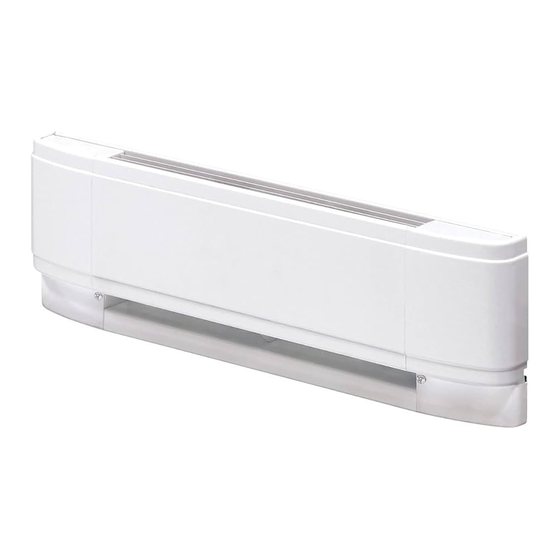

Pour utilisation avec les radiateurs de plinthe Dimplex de
séries BN, DBH et LC.
L'ensemble de thermostat DTK-SP et DTKT-SP sont conçu
pour fonctionner comme protection contre le gel. Il ne
possède de véritable réglage «arrêt». Lorsqu'il est réglé
à son positionnement le plus bas, en faisant tourner la
tige rotative en sens inverse des aiguilles d'une montre, le
thermostat contrôle actionne le radiateur à une température
d'environ 4,4° C (40° F).
Les ensembles de thermostat DTK-DP et DTKT-DP sont
conçus pour posséder un véritable réglage «arrêt». Le
thermostat est la position «arrêt» lorsque la tige est tournée
en sens inverse des aiguilles d'une montre jusqu'au dernier
réglage, après un léger «clic». À cette position le radiateur
n'accomplira pas de cycle quelle que soit la température de
la pièce.
INSTRUCTIONS IMPORTANTES
Lorsque vous utilisez un appareil électrique, il est important
de toujours prendre des mesures de sécurité de base pour
réduire les risques d'incendie, de chocs électriques ou de
blessures :
1. Lire toutes les instructions avant d'utiliser cet
AVERTISSEMENT: Pour éviter les chocs électriques,
déconnecter des sources d'alimentation avant d'installer
ou de réparer. Installer dans un boîtier approprié. Gardez
exempts de contaminant.
CONSERVER CES INSTRUCTIONS
Instructions D' Installation
AVERTISSEMENT: Procédures de câblage et les
connexions doivent être en conformité avec le code
électrique national (NEC) et aux codes locaux.
MISES EN GARDE: Coupez l'alimentation électrique
avant de travailler sur le câblage du circuit pour éviter toute
électrocution.

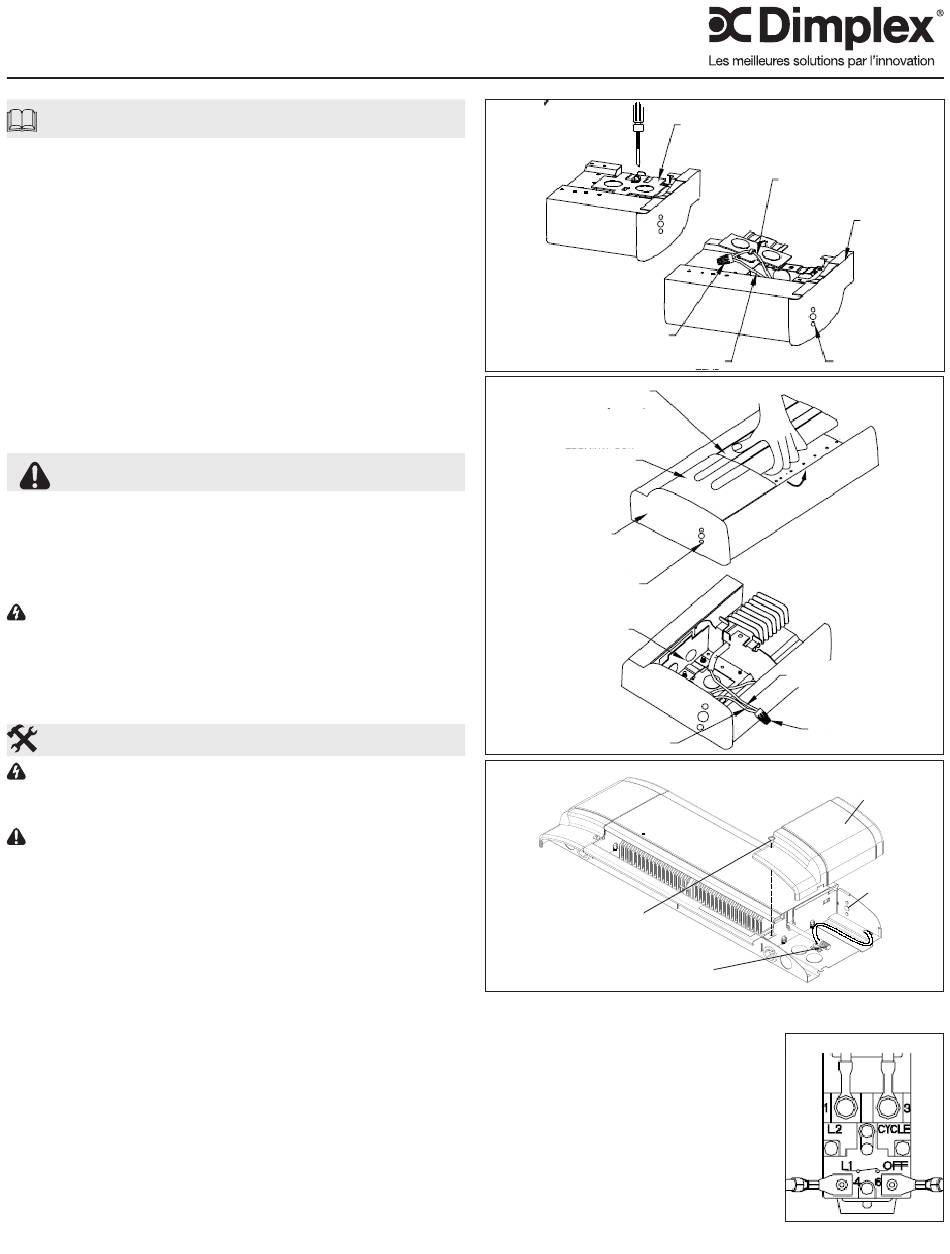

1. BN/DBH: Pour l'installation par l'entrée arrière (Figure
1), enlever l'attache de câble à l'arrière du
radiateur de plinthe. Les fils de connexion du
radiateur de plinthe sont fixés à l'arrière de
l'attache de câble pour en faciliter l'accès.
Pour l'installation par l'entrée avant (Figure 2),
enlever le panneau avant en tirant la bordure
supérieure vers l'avant et en utilisant une
protection pour les mains. Retirer ensuite le
couvercle de la boîte de raccordement en le
soulevant après avoir enlevé la vis de retenue.
LC: Pour l'installation (figure 3) enlever le panneau
d'extrémité (soit la fin) en enlevant la vis de fixation.
2. Enlever les 3 petites alvéoles des capuchons d'extrémité
en utilisant un petit poinçon ou un tournevis (Figure
1/2/3).
3. Enlever le serre-fils et séparer les deux fils de connexion
Figure 1
Figure 2
COUVERCLE DE BOÎTE DE
appareil.
Figure 3
du radiateur de plinthe (Figure 1/2/3).
4. Brancher les fils de connexion du
thermostat et du radiateur aux
fils d'alimentation tel que montré
à la Figure 5 pour un thermostat
unipolaire ou à la Figure 6 pour un
thermostat bipolaire. Des serre-fils
supplémentaires sont requis.
!
NOTA: Pour l'installation d'un
thermostat bipolaire, lire l'inscription à
l'arrière du boîtier de thermostat (Figure
4). Les bornes de thermostat sont
ATTACHE DE CÂBLE
SERRE-FILS
FIL DE CONNEXION DU
RADIATEUR
PANNEAU AVANT
(COUVERCLE)
CONNEXION
CAPUCHON
D'EXTRÉMITÉ
ALVÉOLES
BOÎTE DE
CONNEXION
FIL DE CONNEXION
DU RADIATEUR
VIS
SERRE-FILS
FIL DE CONNEXION DU
RADIATEUR
CAPUCHON
D'EXTRÉMITÉ
ALVÉOLES
FIL DE CONNEXION
DU RADIATEUR
SERRE-FILS
COUVERCLE DE BOÎTE DE
CONNEXION
ALVÉOLES
Figure 4
7202080003R06
