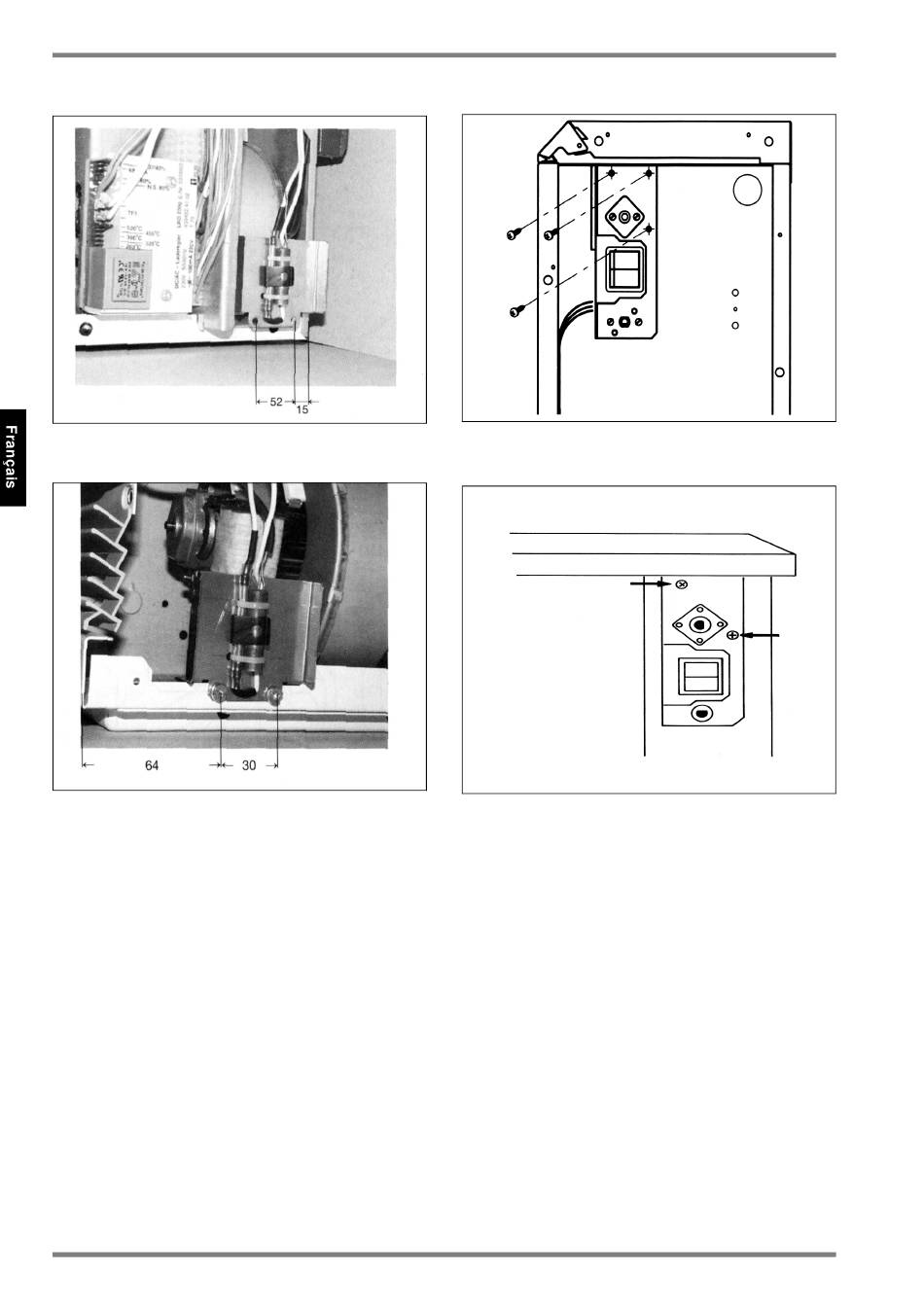

Fig.3: Position de la sonde
Fig.4: Position de la sonde
3.3
Montage du régulateur de température
ambiante
Vissez la plaque de métal du régulateur de tempéra-
ture ambiante sur le porte-plaque du régulateur de
charge. Fig. 5 et 6
Lorsque les tolérances de montage apparaissent, vous
pouvez insérer les rondelles (fournitures supplémen-
taires) sous la plaque de métal du régulateur de tempé-
rature ambiante.
FR-16
Fig.5: Porte-plaque sur l'accumulateur de chaleur compact
ESF ... K, ESFZ ... K
FSD ..., FZD ...
VNDi ..., VTDi ...,VFR
Fig.6: Porte-plaque sur les modèles d'accumulateurs de
chaleur bas/profond
3.4
Fixez la borne bipolaire (A) du kit de montage de l'ap-
pareil sur le bloc de jonction de l'accumulateur de cha-
leur.
Conformément au schéma de connexion, reliez les
câbles de raccordement du kit de montage de l'appa-
reil désignés avec le bornier inférieur de l'accumulateur
de chaleur. (Fig. 7 et Fig. 8)
Effectuez le raccordement au réseau conformément au
schéma électrique du régulateur de température am-
biante.
Veuillez noter que le câble extérieur d'arrivée L doit
être raccordé au bornier bipolaire L que vous avez ins-
tallé. (Fig. 9 et Fig. 10)
459270.66.03 · 07/14/C
Branchements électriques du régulateur de
température ambiante
www.dimplex.de/fr
