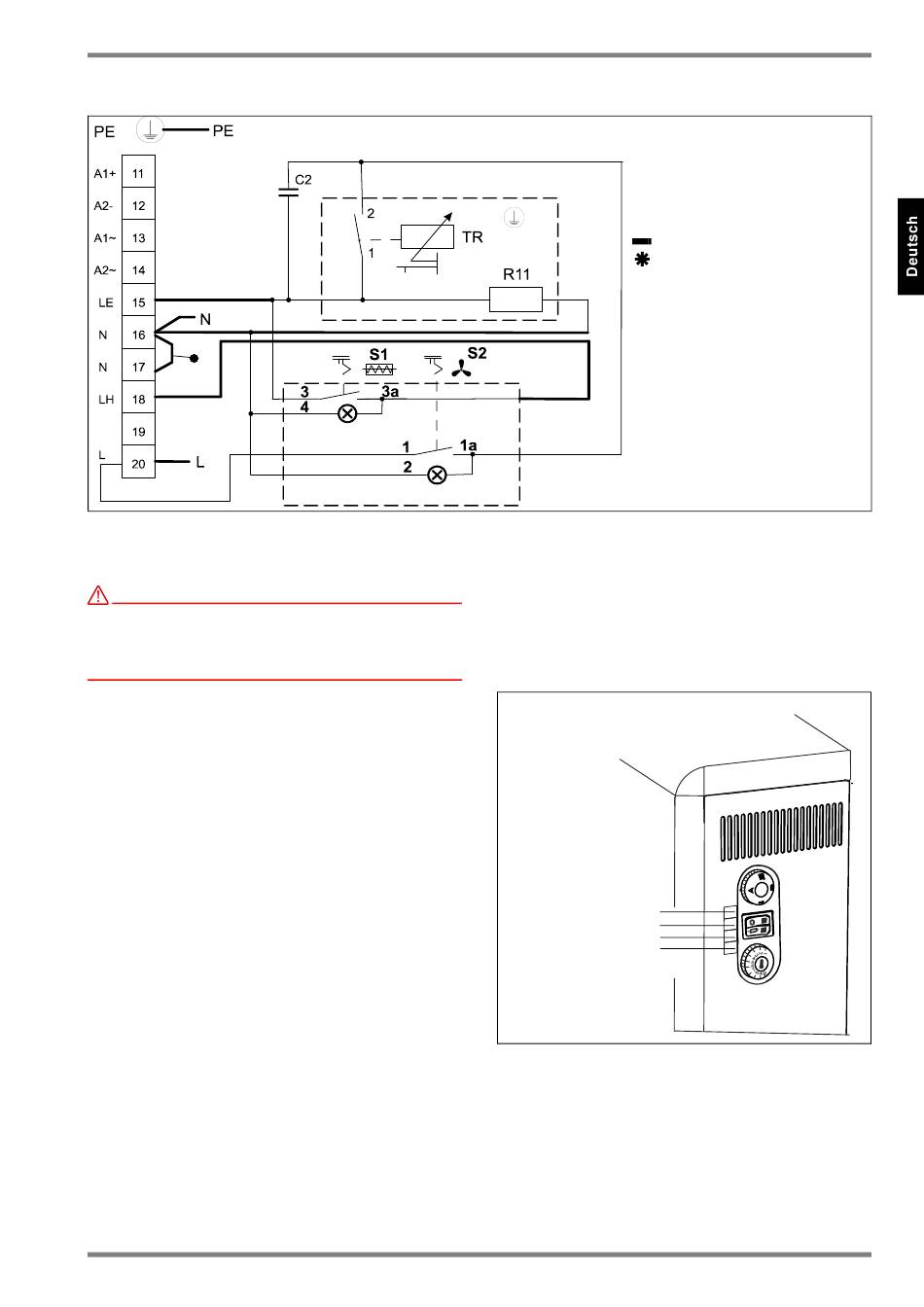

Abb.10: VFDi..., VNDi.., VTDi.., FSD.., FZD.., VFR..
ACHTUNG!
Den Kabelbaum des Raumtemperaturreglers mit bei-
liegenden Kabelbindern so fixieren, dass keine Be-
rührung mit den Heizkörperenden oder eine Ver-
lagerung zu Geräteöffnungen möglich ist!
3.6
Schaltbild anbringen
Dem Ergänzungssatz liegen verschiedene Klebe-
schaltbilder bei. Am Gerätetypschild sorgfältig prüfen,
welches Schaltbild relevant ist (Typ und Fertigungsda-
tum FD). Schaltbild über das vorhandene Klebeschalt-
bild in der Innenseite der rechten Seitenwand kleben.
Glen Dimplex Deutschland GmbH
Am Goldenen Feld 18
D-95326 Kulmbach
Technische Änderungen vorbehalten
www.dimplex.de
3.7
Fertigmontage
Vorderwand, Seitenwände und Luftaustrittsgitter wie-
der montieren. Das beigefügte Kennzeichnungsschild
anbringen. Den Drehknopf für Raumtemperaturreglung
aufstecken.
Schalter Netz Ein/Aus
Raumtemperatur
Abb. 11: Kennzeichnungsschild Bedientelemente
Telefon: +49 (0) 9221 709-564
Telefax: +49 (0) 9221 709-589
E-Mail: 09221709589@dimplex.de
www.dimplex.de
459270.66.03 · 07/14/C
TR -Temperaturregler
C2
Funkentstörkondensator
R10 - Vorwiderstand
R11 - Heizwiderstand
S1 - Schalter Zusatzheizung
S2 - Schalter Netz Ein/Aus
- Anschluss vom Installateur
Modellabhängig
Ladung
Zusatzheizung
RTEV 99
DE-7
