À l'intention de l'installateur
1

Description

Régulateur à tube capillaire à deux positions avec re-
tour thermique et compensation, destiné à être installé
dans un accumulateur de chaleur. Régulateur avec in-
terrupteur Marche/Arrêt pour l'alimentation et interrup-
teur Marche/Arrêt pour l'élément chauffant d'appoint.
Plage de réglage du régulateur
Pouvoir de coupure max. (230 V)
du ventilateur
Pouvoir de coupure max. (230 V)
de l'élément chauffant d'appoint
2

Contenu de la livraison

Kit de montage de l'appareil, entièrement précâblé
Schémas de connexion autocollants
Instructions de montage et d'utilisation
Fournitures supplémentaires :
Bouton de réglage
Bornier bipolaire
Étiquette de référence
Serre-câbles
Vis de fixation
3

Montage

3.1

Instructions de montage

ATTENTION !
Le régulateur de température ambiante ne peut pas
être utilisé avec le module de communication
SES KM1 et le kit de protection contre l'eau.
REMARQUE
Les conditions suivantes sont requises pour installer le
régulateur de température ambiante :
- Respect des espacements minimums conformément
aux instructions demontage.
- Installation d'un seul accumulateur de chaleur par
pièce.
- Absence de revêtement en faïence sur
l'accumulateur de chaleur.
REMARQUE
Le montage de l'appareil est optimal s'il est effectué
lors de l'installation de l'accumulateur de chaleur.
Avant de débuter le montage, assurez-vous que
l'accumulateur de chaleur est entièrement hors
tension.
www.dimplex.de/fr
3.2
Reportez-vous aux instructions de montage de l'accu-
mulateur de chaleur pour une description détaillée du
démontage de l'appareil.
Dévissez la grille de sortie d'air et retirez-la.
Dévissez les parois latérales droite et gauche et reti-
rez-les.
10 à 30 °C
Si nécessaire : dévissez la paroi avant, faites-la pivoter
environ
vers l'extérieur et retirez-la.
Appuyez sur le cache des interrupteurs et sur celui du
10 A
bouton de réglage pour les faire sortir. Fig. 1
10 A

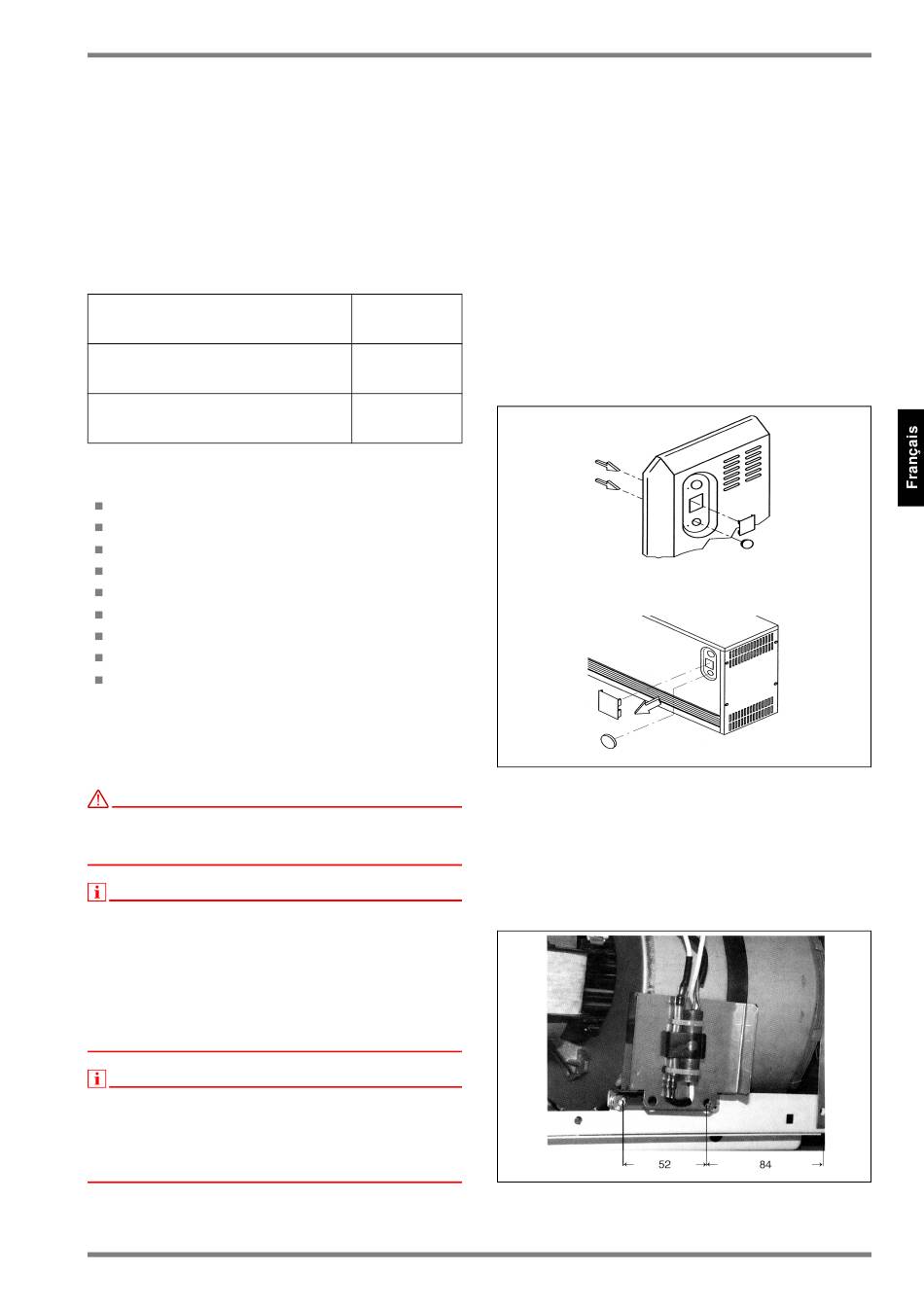

Fig.1: Retirez les caches
Installez la sonde avec précaution et vissez-la sur le
repli inférieur de l'accumulateur de chaleur.
Les trous de fixation des appareils portant la date de
fabrication DF78.. doivent être à nouveau percés
∅ =
(
Fig.2: Position de la sonde ESS...K, VFDi..., VFMi...
459270.66.03 · 07/14/C
Démontage
3,5 mm)
RTEV 99
FR-15
