RTEV 99
Voor de installateur
1
Beschrijving
Tweepunts capillaire buisregelaar met thermische te-
rugvoer en compensatie voor de inbouw in warmteac-
cumulatoren. Regelaar met schakelaar Net aan/uit en
schakelaar Hulpverwarming aan/uit.
Regelaarinstelbereik
Max. schakelvermogen (230 V)
ventilator
Max. schakelvermogen (230 V)
hulpverwarming
2
Leveromvang
Toestelinbouwset compleet bedraad,
Kleefschakelschema's,
Montage- en gebruiksaanwijzing.
Toebehorenzakje bestaand uit:
Draaiknop,
Klemlijst 2-polig,
Markeringsbordje,
Kabelbinder,
Bevestigingsschroeven.
3
Montage
3.1
Inbouwvoorschriften
ATTENTIE!
De ruimtetemperatuurregelaar is niet inzetbaar in
combinatie met de communicatiemodule SES KM1 en
de bouwset waterbescherming!
AANWIJZING
De ruimtetemperatuurregelaar mag alleen ingebouwd
worden als de volgende voorwaarden vervuld zijn:
- Naleving van de minimum afstanden volgens het
montagevoorschrift.
- Slechts 1 warmteaccumulator per ruimte
geïnstalleerd.
- Geen tegelbekleding op de warmteaccumulator.
AANWIJZING
De montage gebeurt het best in combinatie met de
opstelling van de warmteaccumulator. Voor het begin
van de montagewerkzaamheden moet gecontroleerd
worden
of
de
volledige
spanningsloos is.
NL-20
3.2
Uitvoerige demontagebeschrijving zie montagehand-
leiding voor warmteaccumulatoren.
Luchtuitlaatrooster losmaken en afnemen.
Rechter en linker zijwand losmaken en afnemen.
Waar nodig: Voorwand losmaken, uitzwenken en afne-
ca.10°- 30°C
men.
Afdekkappen voor schakelaarcombinatie en draaiknop
10A
uitdrukken. Afb. 1
10A

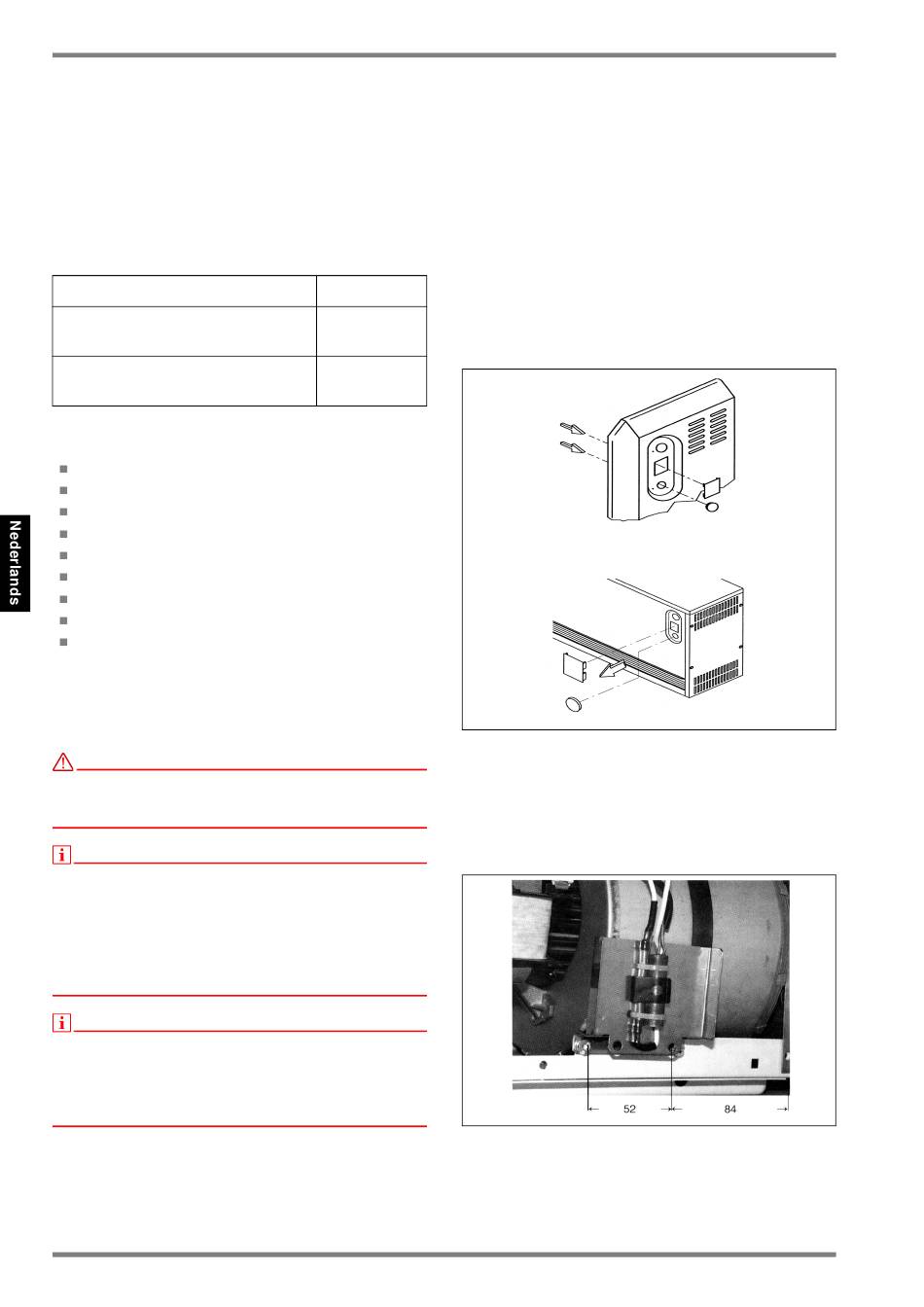

Afb. 1: afdekkappen verwijderen
Voeler voorzichtig plaatsen en aan de bodemomslag
van de warmteaccumulator vastschroeven.
Bij toestellen met productiedatum FD78.. moeten de
bevestigingsgaten nageboord worden (
warmteaccumulator
Afb. 2: voelerpositie ESS...K, VFDi..., VFMi...
459270.66.03 · 07/14/C
Demontage
∅ =
3,5mm)
www.dimplex.de/nl
