Dimplex DTK Serie Guide Rapide

Instructions générales
Pour utilisation avec les plinthes chauffantes Dimplex de
séries BN, DBH et LC.
Les thermostats DTK-SP et DTKT-SP sont conçus pour
fonctionner comme protection contre le gel. Il ne possède
de véritable réglage «arrêt». Lorsqu'il est réglé à son
positionnement le plus bas, en faisant tourner la tige en sens
inverse des aiguilles d'une montre, le thermostat actionne le
radiateur à une température d'environ 4,4° C (40° F).
Les thermostats DTK-DP et DTKT-DP sont conçus pour
posséder un véritable réglage «arrêt». Le thermostat est la
position «arrêt» lorsque la tige est tournée en sens inverse
des aiguilles d'une montre jusqu'au dernier réglage, après un
léger «clic». À cette position le radiateur n'accomplira pas de
cycle quelle que soit la température de la pièce.
INSTRUCTIONS IMPORTANTES
Lorsque vous utilisez un appareil électrique, il est important
de toujours prendre des mesures de sécurité de base pour
réduire les risques d'incendie, de décharges électriques ou
de blessures :
1. Lire toutes les instructions avant d'utiliser cet
AVERTISSEMENT : Pour éviter les décharges
électriques, déconnecter la source d'alimentation avant
d'installer ou de réparer l'appareil. Installer dans un boîtier
approprié. Garder exempts de contaminant.
CONSERVER CES INSTRUCTIONS
Instructions d'installation
AVERTISSEMENT : Procédures de câblage et les
connexions doivent être en conformité avec le code
électrique national (NEC) et aux codes locaux.
MISE EN GARDE : Couper l'alimentation électrique avant
de travailler sur le câblage du circuit pour éviter toute
électrocution.

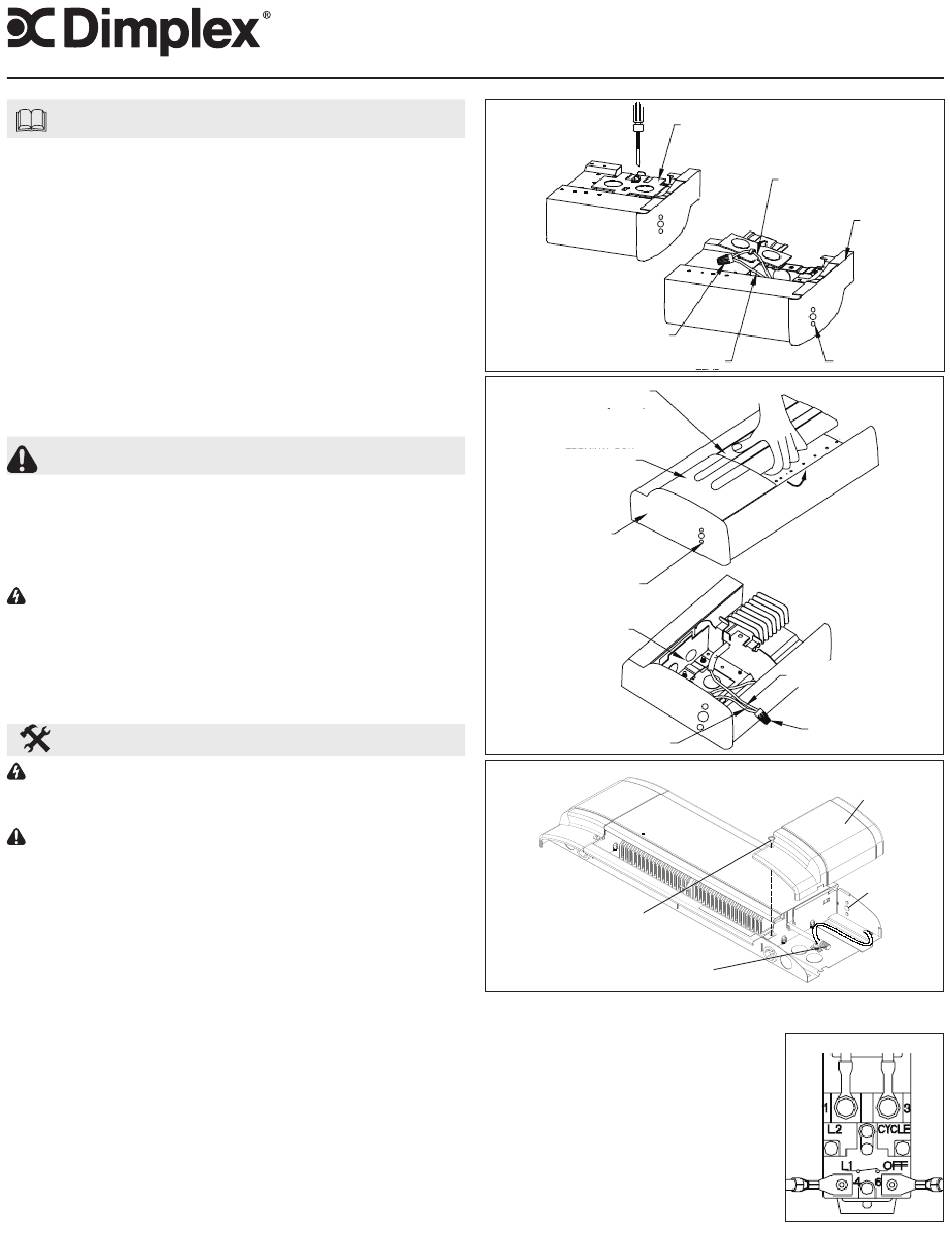

1. BN/DBH : Pour installation par l'entrée arrière (Figure 1),
enlever l'attache de câble à l'arrière de la plinthe
chauffante Les fils de connexion du radiateur de plinthe
sont fixés à l'arrière de l'attache-câble pour en faciliter
l'accès.
Pour l'installation par l'entrée avant (Figure 2), enlever le
panneau avant en tirant la bordure supérieure vers l'avant
et en utilisant une protection pour les mains. Retirer
ensuite le couvercle de la boîte de raccordement en le
soulevant après avoir enlevé la vis de retenue.
LC : Enlever le panneau d'extrémité (soit la fin) en
enlevant la vis de fixation (Figure 3).
2. Enlever les 3 petites alvéoles du boîtier à l'aide d'un
tournevis (Figure 1/2/3).
3. Enlever le serre-fils et séparer les deux fils de connexion
du radiateur de plinthe (Figure 1/2/3).
Ensemble de thermostat de radiateur de plinthe intégré
Séries DTK et DTKT (inviolable)
appareil.
4. Brancher les fils de connexion du
Figure 1
SERRE-FILS
FIL DE CONNEXION DU
Figure 2
PANNEAU AVANT
(COUVERCLE)
COUVERCLE DE BOÎTE DE
CONNEXION
CAPUCHON
D'EXTRÉMITÉ
ALVÉOLES
BOÎTE DE
CONNEXION
FIL DE CONNEXION
DU RADIATEUR
Figure 3
VIS
SERRE-FILS
thermostat et du radiateur aux
fils d'alimentation tel que montré
à la Figure 5 pour un thermostat
unipolaire ou à la Figure 6 pour un
thermostat bipolaire. Des serre-fils
supplémentaires sont requis.
!
NOTA: Pour l'installation
d'un thermostat bipolaire, lire
l'inscription à l'arrière du boîtier
de thermostat (Figure 4). Les
bornes de thermostat sont
ATTACHE-CÂBLE
FIL DE CONNEXION DU
RADIATEUR
ALVÉOLES
RADIATEUR
FIL DE CONNEXION
DU RADIATEUR
SERRE-FILS
COUVERCLE DE BOÎTE DE
Figure 4
7202080003R08
CAPUCHON
D'EXTRÉMITÉ
CONNEXION
ALVÉOLES
