RTEV 99
Fig. 10 : VFDi..., VNDi.., VTDi.., FSD.., FZD.., VFR..
ATTENTION !
Fixez le faisceau de câbles du régulateur de
température ambiante à l'aide des attache-câbles
fournis, de manière à ce qu'aucun contact avec les
extrémités des radiateurs ni aucun déplacement sur
les ouvertures de l'appareil ne soit possible !
3.6

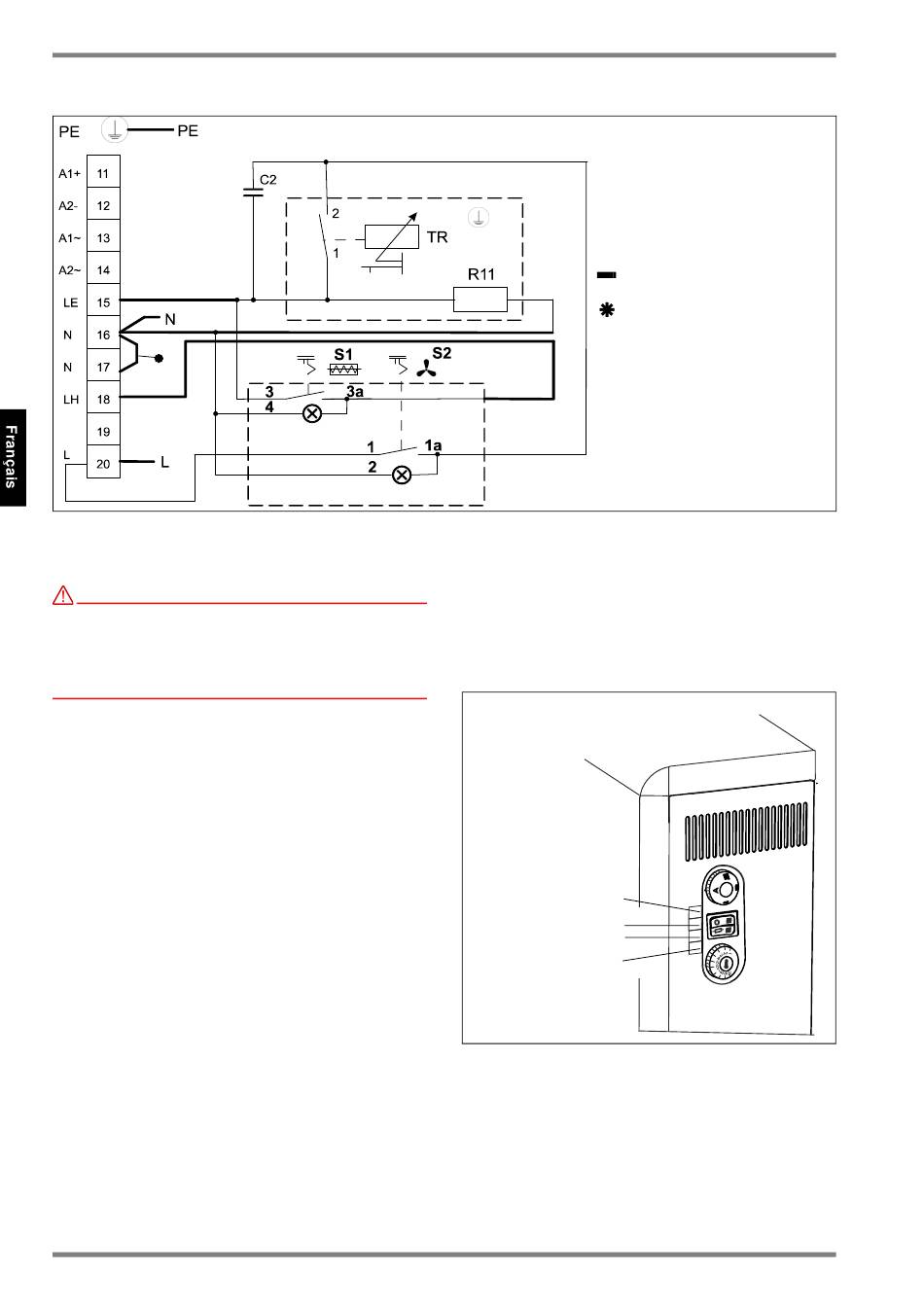

Mise en place du schéma de connexion
Le kit complémentaire comprend différents schémas
de connexions autocollants. Vérifiez bien quel schéma
de connexion doit être utilisé (modèle et date de fabri-
cation DF) sur la plaque signalétique de l'appareil. Col-
lez le schéma de connexion sur le schéma présent sur
le côté intérieur de la paroi latérale droite.
Glen Dimplex Deutschland GmbH
Am Goldenen Feld 18
D-95326 Kulmbach
Sous réserve de modifications techniques
FR-18
3.7
Montage final
Remettez la paroi avant, les parois latérales et la grille
de sortie d'air en place. Accrochez l'étiquette de réfé-
rence fournie. Fixez le bouton de réglage pour réguler
la température ambiante.
Interrupteur Marche/Arrêt
pour l'alimentation
Élément chauffant
Température ambiante
Fig.11: Étiquette de référence des éléments de commande
Téléphone : +49 (0) 9221 709-564
Télécopie : +49 (0) 9221 709-589
Email : 09221709589@dimplex.de
www.dimplex.de/fr
459270.66.03 · 07/14/C
TR - régulateur de température
C2 - condensateur antiparasite
R10 - résistance avant
R11 - résistance chauffante
S1 - interrupteur pour l'élément
chauffant d'appoint
S2 - interrupteur Marche/Arrêt
pour l'alimentation
- raccordement effectué
par l'installateur
Varie suivant le modèle
Charge
d'appoint
