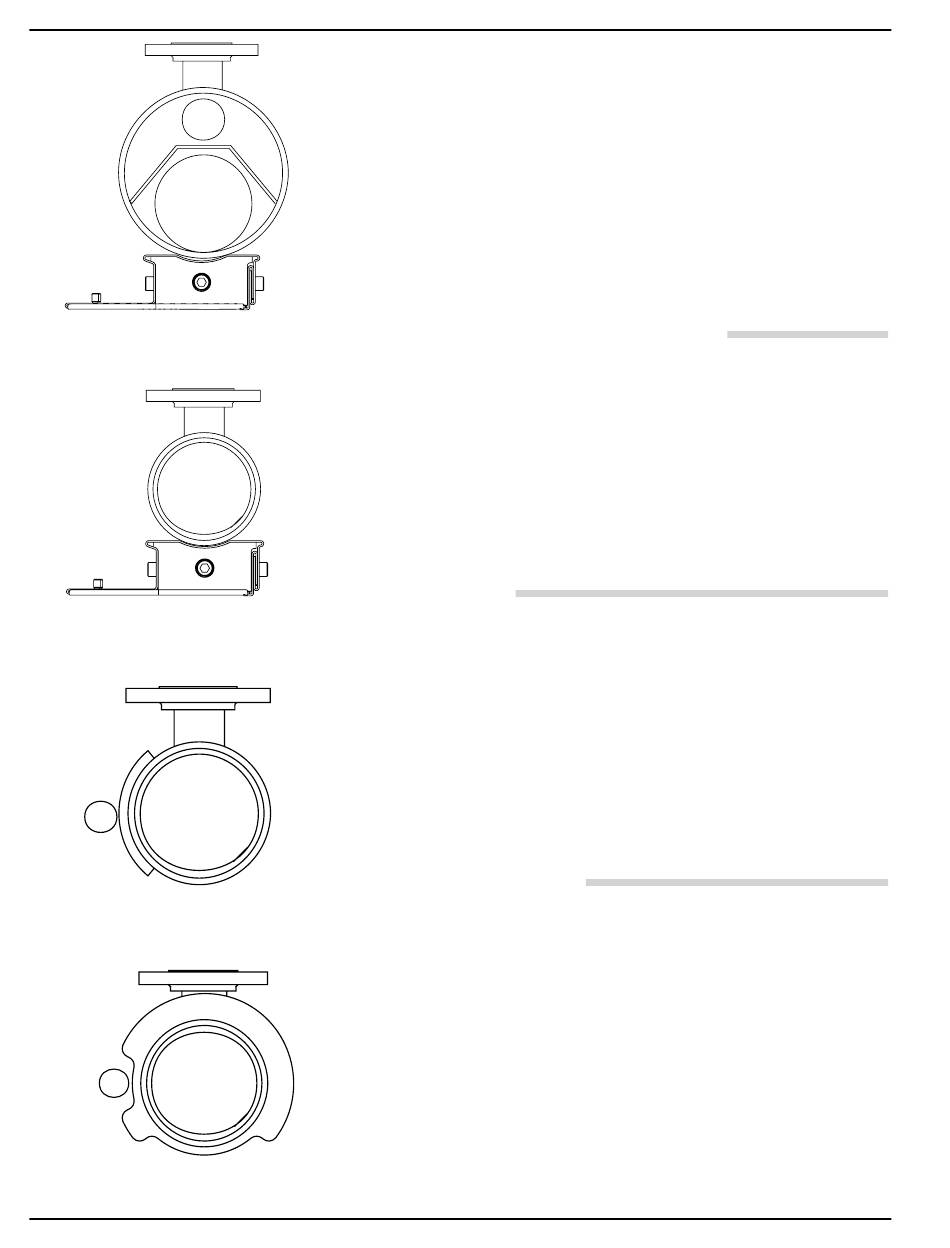

Fig. 1-5a
Section transversale d'Aurora
Fig. 1-5b
Section transversale d'Atlas
Fig. 1-6a
Patin isolant
Fig. 1-6b
Couverture isolante
8
4. Le collier supérieur doit être ouvert à un diamètre suffisamment
important pour pouvoir être fixé à l'indicateur ainsi qu'à la sonde.
Le collier supérieur doit être positionné juste au-dessus des
filetages 3/4" NPT.
5. Installer la broche de guidage du Jupiter dans le collier inférieur
et serrer. Si nécessaire, utiliser du ruban de serrage pour maintenir
le collier temporairement en place sur l'indicateur.
6. Positionner le collier supérieur de sorte à fixer l'unité
à l'indicateur et serrer.
7. Jeter tout ruban temporaire permettant de maintenir
le Jupiter sur l'indicateur.
1.2.3
Installation sur Atlas et sur Aurora
®
Lors de la fixation du transmetteur Jupiter JM4 à l'extérieur d'un
indicateur, la proximité du flotteur doit être prise en compte. Pour
un indicateur Atlas Magnetrol/Orion, la distance entre le flotteur et
la paroi de la chambre est identique tout autour de la chambre, de
sorte que le transmetteur peut être placé n'importe où. Cependant,
dans le cas d'un indicateur Aurora, la chambre est divisée en
deux sections: la section du flotteur et la section de la sonde
Eclipse GWR (Figure 1-5a). De ce fait, le transmetteur doit être
spécifiquement placé aussi près que possible de la section du flotteur
pour garantir une intensité correcte du signal.
1.2.4
Isolation
Pour la protection du personnel et des équipements, une isolation
™
haute température est disponible pour les transmetteurs JM4.
Des patins isolants protègent le transmetteur lui-même, tandis que
des couvertures isolantes recouvrent la totalité de la chambre, ce qui
peut contribuer à protéger le personnel des températures élevées.
Pour installer un JM4 avec un patin isolant, fixer tout d'abord le
patin à la chambre, puis le transmetteur sur le patin (Figure 1-6a).
Pour installer un JM4 avec une couverture isolante, fixer la
couverture par-dessus la chambre, puis vérifier que le transmetteur
est placé dans la plus petite des deux rainures, la grande rainure
servant d'indicateur visuel (Figure 1-6b).
1.2.5
Kit antivibrations
Pour les applications dans lesquelles les vibrations représentent
un problème, le Jupiter JM4 est fourni avec un kit d'absorption
des vibrations.
