D E S C R I P T I O N
Le transmetteur thermique de débit massique Thermatel
TA2 donne des mesures fiables de débit massique pour des
applications air et gaz. L'électronique puissante mais d'utili-
sation facile est intégrée dans un boîtier antidéflagrant com-
pact. Le TA2 offre des performances excellentes et un rap-
port qualité/prix exceptionnel.
C A R A C T E R I S T I Q U E S
• Mesure directe du débit massique d'air ou de gaz.
• Pas besoin de corriger la température/pression.
• Grand rapport de plage de mesure (débit max. / débit
min.) 100:1.
• Excellente sensibilité aux faibles débits.
• Faible perte de pression.
• Le débit, la température et le débit cumulé sont dispo-
nibles via le protocole de communication HART
• Système de diagnostic perfectionné pour la vérification de
l'état de la sonde, de l'électronique et du câblage.
• Un module d'affichage enfichable pivotant affiche le débit,
la température, le débit cumulé et les messages de dia-
gnostic, et comprend un clavier à quatre boutons qui faci-
lite la configuration.
• Températures de service jusqu'à +200°C.
• Pression de service jusqu'à 103 bars, dépendant du rac-
cordement process.
• Sonde remplaçable sur site.
• Sonde protégée contre un risque de dérioration si elle est
insérée trop profondément dans la tuyauterie.
• Options:
- Système de sonde rétractable sous pression ou vanne
avec raccord à compression
- Corps de mesure monté en ligne pour les tuyaux dont
les dimensions sont comprises entre
- Plaque de conditionnement de débit pour les faibles
débits de 1
1
/
" et plus.
2
• Convient pour les boucles SIL 1 et SIL 2 (disponibilité d'un
rapport FMEDA complet).
A P P L I C A T I O N S
• Air de combustion
• Cuve de digestion/Bio-gaz
• Air/gaz comprimé
• Conduites d'évent/lignes de torches
• Gaz naturel
• Canalisations d'hydrogène
• Conduites d'aération
Pour l'air et les gaz
®
.
1
/
" et 4"
2
H O M O L O G A T I O N S
Organisme
ATEX
FM/CSA
RosTechnadzor /
GOST-R
Le spécialiste mondial du niveau et du débit
THERMATEL
Transmetteur thermique
de débit massique

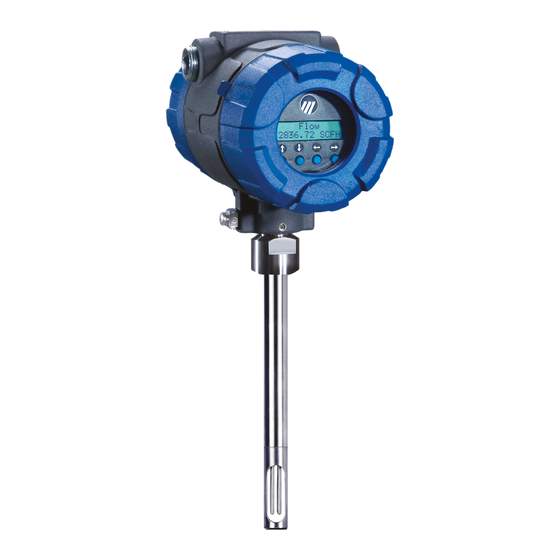

TA2 avec sonde à insérer
TA2 avec sonde fournie avec
corps de mesure monté en ligne
Homologation
ATEX II 2G EEx d II C T6, antidéflagrant
Non inflammable
Antidéflagrant (Groupes B, C et D)
Normalisation russe
TA2
®
