Filetage de vis
Vis de réglage
de réglage de
de rotation
blocage

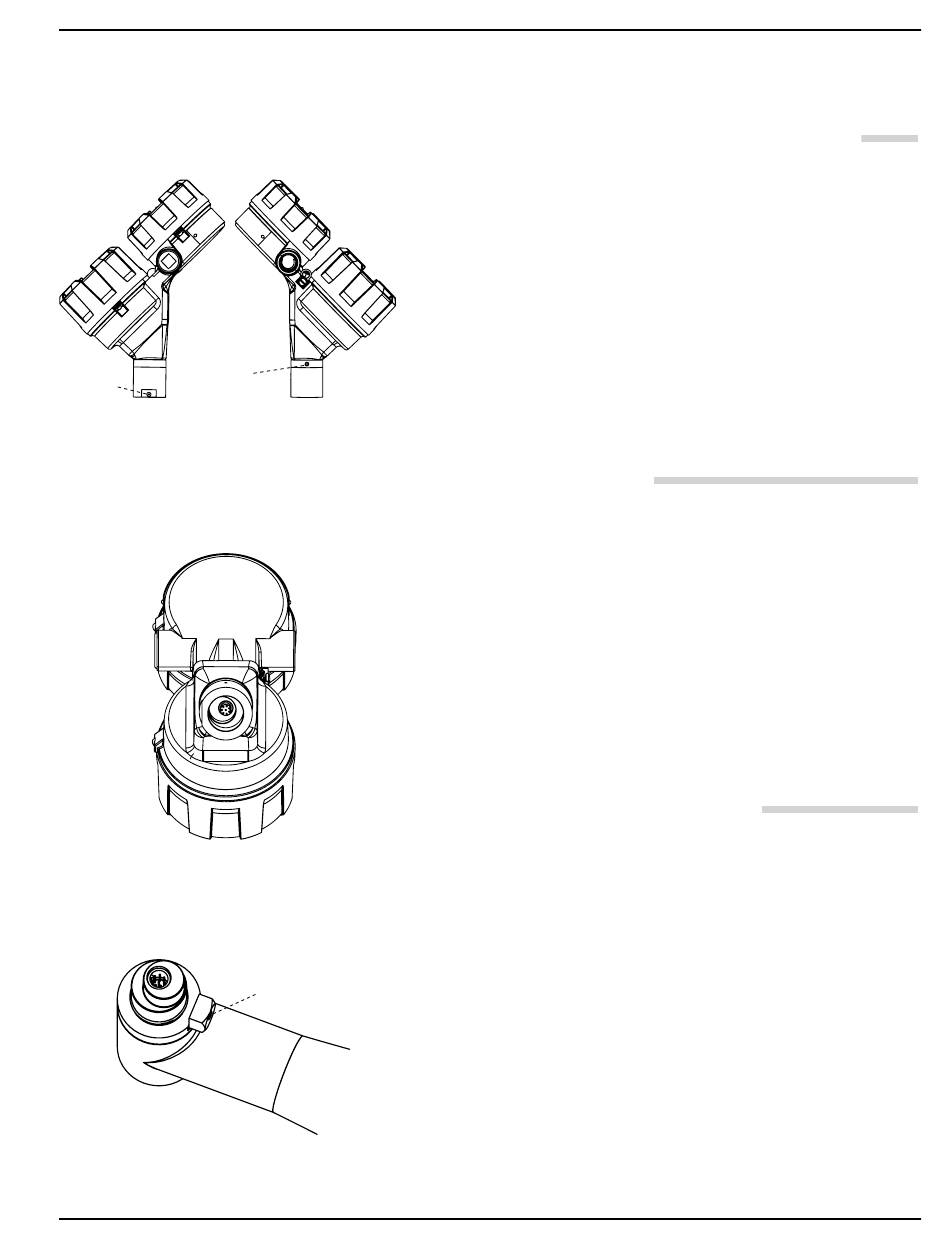

Fig. 1-1
Vues latérales de la tête du transmetteur
Fig. 1-2
Vue de dessous du raccordement
de la tête du transmetteur
Fig. 1-3
Vue du dessus du raccordement
FR 46-650 Transmetteurs magnétostrictifs Jupiter
1.1.4
1.1.5
1.1.6
Vis du réglage
de blocage
Mise en garde: Si l'espace d'installation est restreint, vérifier qu'un
REMARQUE:
JM4
®
• Veiller à ce que toutes les connexions électriques soient entièrement
assurées (pas de connexion partielle ou flottante). Raccorder tous les
appareils à un circuit de terre fiable.
Préparation sur le site (alimentation électrique)
Chaque transmetteur magnétostrictif Jupiter est conçu pour
correspondre aux spécifications de la codification correspondante.
Le raccordement des fils doit être réalisé et la configuration achevée.
Vérifier que l'alimentation de l'instrument est de tension identique
(24 V CC) aux spécifications et que le câblage entre l'alimentation
électrique et le transmetteur Jupiter est effectué correctement pour
ce type d'installation.
REMARQUE: L 'application d'une tension incorrecte
endommagera l'unité.
Lors de l'installation du transmetteur Jupiter dans une zone non
dangereuse ou dangereuse, toutes les réglementations et lignes
directrices locales, nationales et internationales doivent être
respectées. Voir Section 1.4, Câblage.
Equipements et outils
Pour fixer un transmetteur Jupiter à un indicateur de niveau
magnétique existant ou à un modèle à insertion directe, vous aurez
éventuellement besoin des outils suivants :
• Tournevis à douille de 5/16" (pour serrer les colliers de fixation).
• Tournevis et outils associés pour réaliser les raccordements électriques.
• Mètre déroulant ou règle en cas de configuration avec les écrans
d'affichage Réglage Niveau 4 mA et Réglage Niveau 20 mA.
• Multimètre numérique ou voltmètre numérique pour dépanner
les problèmes de tension d'alimentation.
• Clé Allen de 2,5 mm pour serrer le raccordement entre
le transmetteur et la sonde.
Montage de la tête du transmetteur
Pour fixer la tête du transmetteur JM4 à la sonde, placer le
raccordement femelle du transmetteur (Figure 1-2) par-dessus
le raccordement mâle de la sonde (Figure 1-3) et le faire tourner
jusqu'à ce que les broches soient en place. Avec une clé Allen de
2,5 mm, serrer manuellement la vis de réglage (Figure 1-1) pour
fixer la tête du transmetteur. Une fois la tête fixée, faire tourner
l'afficheur jusqu'à la position souhaitée. Si la rotation de la tête du
transmetteur n'est pas souhaitée, serrer la vis de rotation avec une
clé Allen de 2,5 mm.
espace de 4 cm supplémentaire est disponible par
rapport à la hauteur de la tête du transmetteur (et de la
bride, le cas échéant). Cet espace supplémentaire est
nécessaire pour fixer ou retirer la tête du transmetteur
en cas de besoin.
Pour les dimensions, voir la section 2.7.
5
