Référence
Niveau
Sonde coaxiale
Référence
Grande
différence
d'impédance
Niveau
Sonde monotige standard
Référence
La différence
dépend du
montage
Niveau
Sonde monotige dans un puits
de tranquillisation
Référence
Pas de différence
Niveau
Produit la même
sensibilité que la
sonde coaxiale.
Sonde à chambre
(forme d'onde semblable à celle d'une sonde
coaxiale)
FR 57-606.9 Transmetteur radar à ondes guidées ECLIPSE 706
Comme mentionné plus haut, pour des raisons liées aux prin-
cipes physiques de cette technologie, toutes les sondes GWR
monotiges sont influencées par l'application et l'installation. Des
Le joint du
raccordement
différences d'impédance sur la longueur de la sonde, qu'elles
est totalement
soient attendues (niveau de liquide) ou inattendues (métal à
transparent
proximité), donneront lieu à des réflexions.

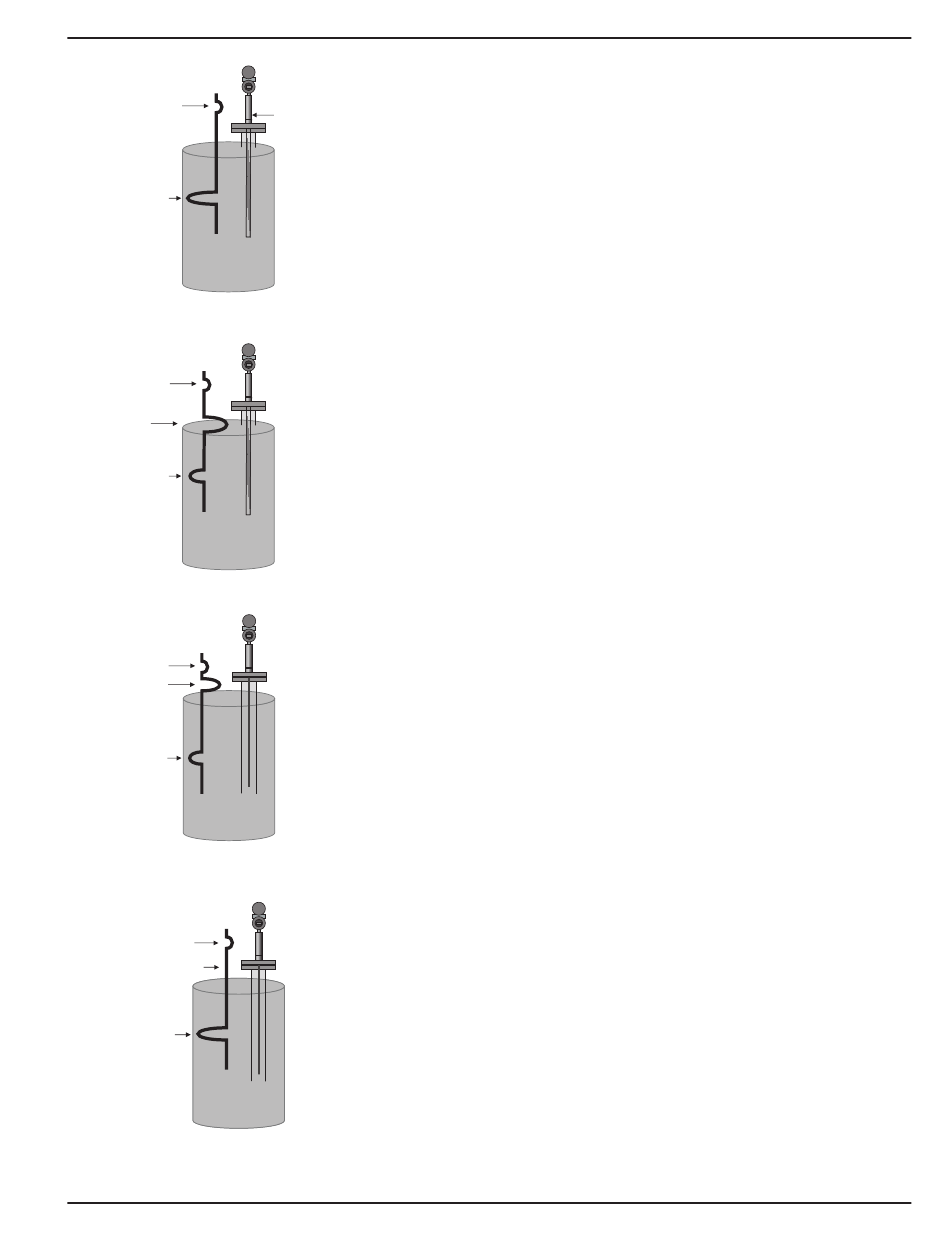

Pour mieux illustrer ce point, la figure de gauche compare une
sonde coaxiale et une sonde monotige montées dans la même
application.
Etant donné que le tube extérieur de la sonde coaxiale est relié à la terre,
il n'y a aucun effet de proximité et aucune influence provenant du piqua-
ge. Les seules réflexions attendues sont celles qui se produisent le long de
la sonde, à savoir le signal de référence et le signal de retour.
D'autre part, si l'on monte une sonde monotige dans le même
piquage, des réflexions supplémentaires (non souhaitées) se produi-
ront aux endroits où la sonde entre dans le piquage et en sort. Ces
réflexions sont dues aux différences d'impédance qui se produisent à
ces endroits:
• L'importante réflexion est due à la différence entre l'impédance déve-
loppée entre la tige et le diamètre intérieur du piquage et l'impédance
développée entre la tige et le diamètre intérieur du réservoir (plus le dia-
mètre intérieur du piquage est grand, plus la réflexion est faible).
Une façon d'éliminer la réflexion au bas du piquage consiste à utili-
ser un puits de tranquillisation continu et une sonde GWR à
chambre. De cette manière, il n'y aura pas de changement d'impé-
dance sur toute la longueur de la sonde.
Pour des informations sur les sondes à protection antidébordements
et des suggestions sur la façon d'éliminer les réflexions non souhai-
tées provenant des sondes monotiges, voir la section 3.2.6.
MAGNETROL propose de façon exclusive une sonde à chambre
spéciale qui, une fois installée correctement, ne génère aucune
réflexion non souhaitée.
Obstacles
Des obstacles métalliques à proximité d'une sonde monotige peu-
vent également affecter les performances. Si la lecture de niveau se
verrouille de façon répétée sur un certain niveau, supérieur au niveau
réel, cela peut être dû à un obstacle métallique. Si le réservoir pré-
sente des obstacles (par ex. tuyaux, échelles) à proximité de la sonde,
l'instrument risque de les confondre avec le niveau.
Pour connaître les distances de dégagement recommandées, voir le
tableau des dégagements de sonde. Il est possible de réduire considéra-
blement les distances indiquées dans ce tableau en utilisant la fonction
Rejet Echo du transmetteur ou via PACTware et le DTM ECLIPSE 706.
51
