Erreur sortie
analogique
Perte écho
Sonde
Haute
sèche
température
Etalonnage
requis
Indicateurs de diagnostic
FR 57-606.9 Transmetteur radar à ondes guidées ECLIPSE 706
Cette approche garantit, en substance, que les informations de dia-
gnostic appropriées pourront être consultées en temps opportun par
les personnes qui en ont besoin. En outre, elle permet d'appliquer
les diagnostics les plus appropriés pour une application particulière
(comme l'ingénierie du contrôle de processus ou la maintenance de
la gestion des équipements). Une mise en correspondance spécifique
au client de diagnostics avec ces catégories permet une configuration
flexible en fonction des besoins de l'utilisateur.
Pour un transmetteur ECLIPSE 706 externe, les informations de
diagnostic comprennent la mesure des conditions de process en plus
de la détection des anomalies internes de périphériques ou du systè-
me.
Comme mentionné plus haut, les indicateurs peuvent être affectés
par l'utilisateur (via un DTM ou le système hôte) à n'importe quel-
le catégorie de signal d'état recommandée par NAMUR (ou
à aucune de celles-ci): Panne, Contrôle fonctionnement, Hors spé-
cification et Maintenance requise.
La version F
a été mise en œuvre selon le profil des diagnostics de terrain (Field
Diagnostics Profile), conformément aux objectifs de NE 107.
Panne

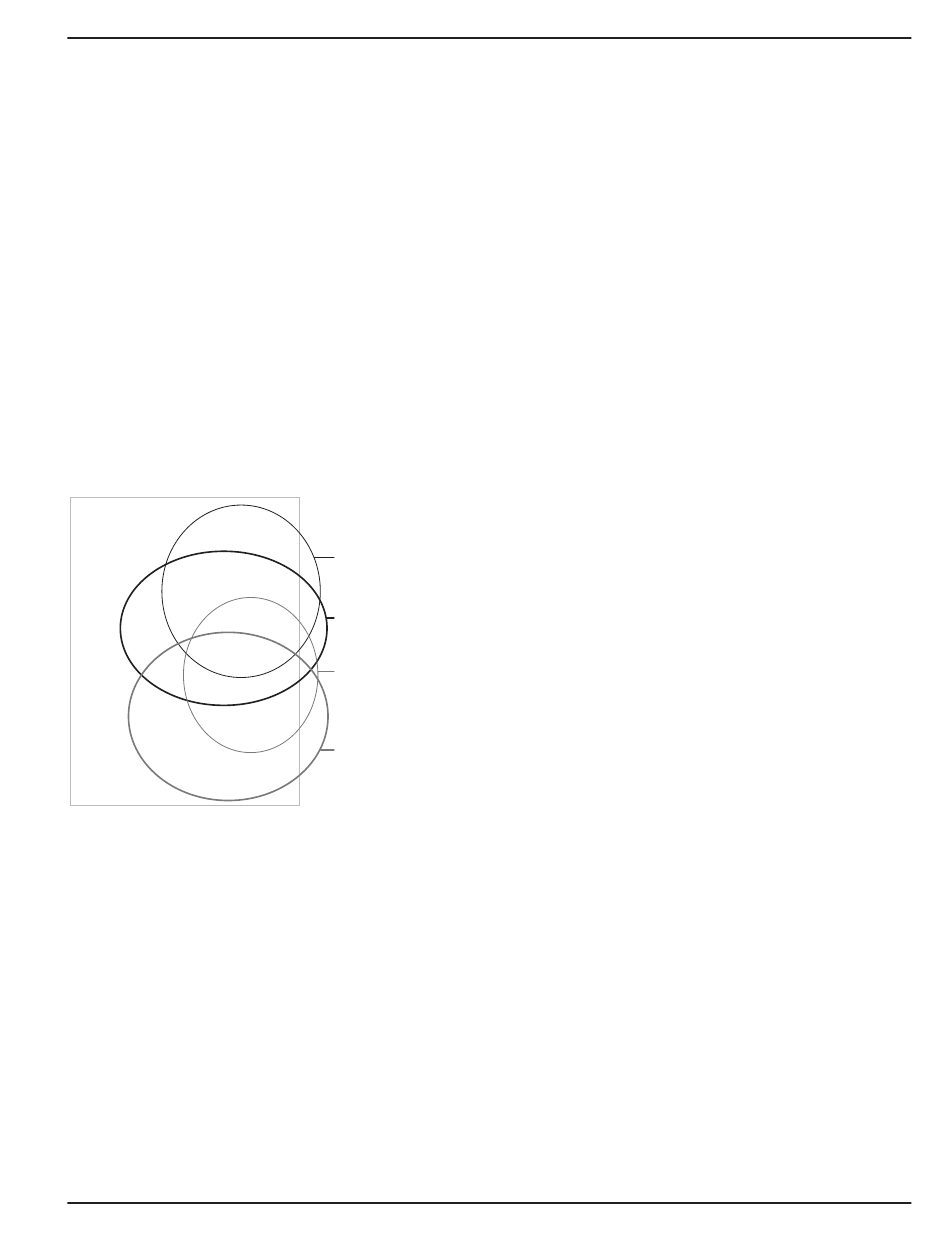

Dans la version F
des indicateurs de diagnostic à plusieurs catégories, comme dans
l'exemple illustré sur le schéma de gauche.
Contrôle
fonctionnement
Dans cet exemple, "Etalonnage requis" est associé aux signaux d'état
"Hors spécification" et "Maintenance requise" et l'indicateur de dia-
Hors
spécification
gnostic nommé "Haute température" n'est associé à aucun des
signaux.
Les indicateurs associés à la catégorie "Panne" donnent normale-
Maintenance
requise
ment lieu à une sortie d'alarme de boucle de courant. L'état d'alar-
me pour les transmetteurs HART peut être configuré comme élevé
(22 mA), faible (3,6 mA) ou Dernière (dernière valeur).
Signaux d'état
NE 107
Les utilisateurs n'auront pas la possibilité de supprimer l'affectation
de certains indicateurs de la catégorie de signal "Panne" car les inter-
faces utilisateur du modèle 706 interdisent ou rejettent de telles
entrées de réaffectation). Ceci permet de garantir que les alarmes de
boucle de courant sont maintenues dans les situations où l'appareil
n'est pas en état de fournir des mesures en raison de défaillances cri-
tiques (par exemple, si la sélection de l'alarme n'a pas été réglée sur
Dernière ou si un mode de sortie fixe est défini).
Une association par défaut de tous les indicateurs de diagnostic est
initialement appliquée et peut être réappliquée via une fonction de
réinitialisation.
Fieldbus
du transmetteur ECLIPSE 706
™
OUNDATION
Fieldbus
OUNDATION
, il est possible d'associer
™
45
