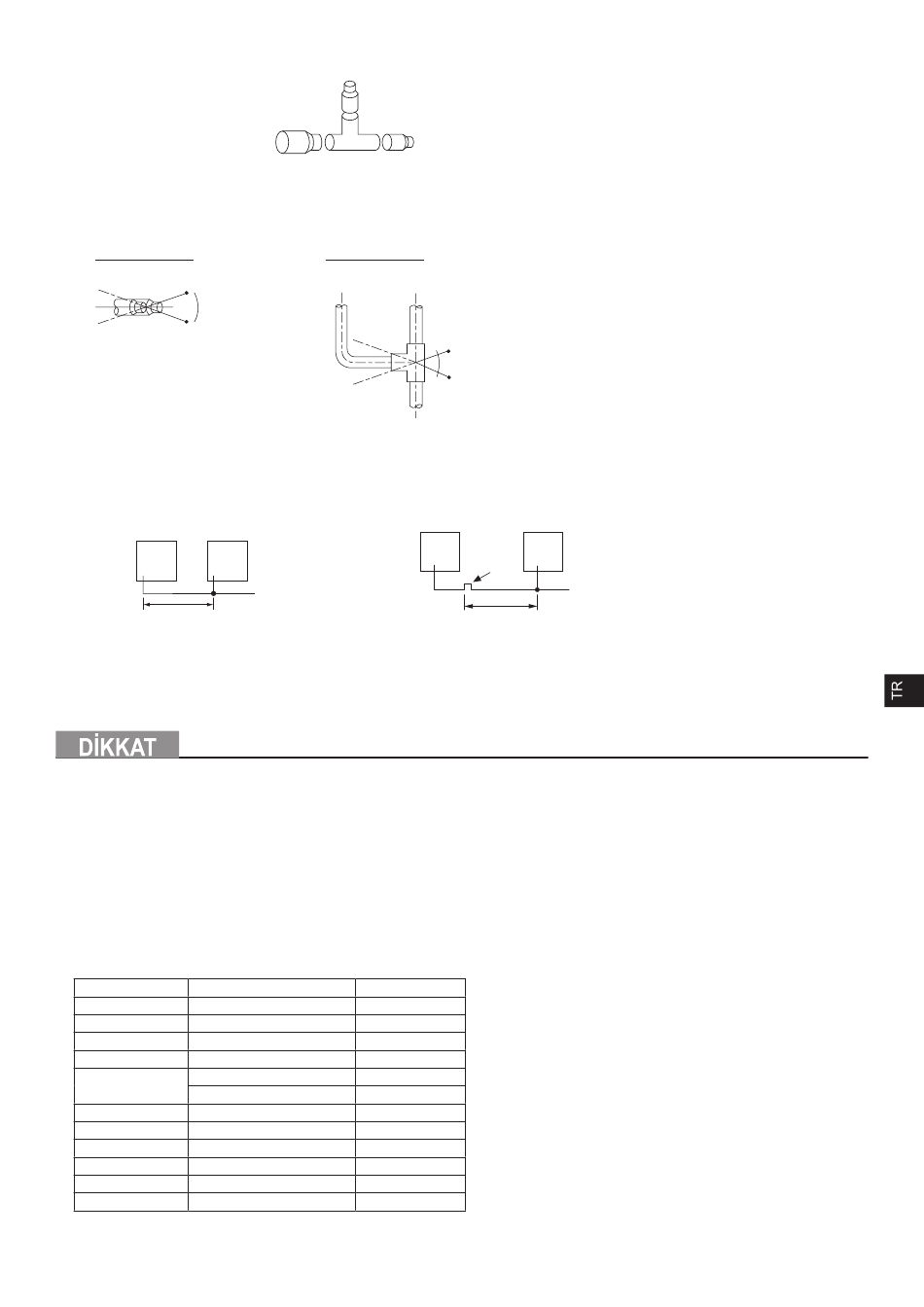

・Gaz boru hattındaki CMY-Y202S-G2 veya CMY-Y302S-G2 iç birim eşleştirme kiti kurulumu ile ilgili sınırlamalar
Dış birime veya ısı kaynağı birimine
- - Gaz borusu üzerindeki iç birim eşleştirme kiti yatay olarak takılmalıdır (aşağıda solda yer alan şekilde gösterildiği
gibi) veya çatal borular yukarı bakmalıdır (aşağıda sağda yer alan şekilde gösterildiği gibi).
- - Bölüm 9-4'te belirtilen talimatlar izlenerek seçilen soğutucu borunun boyutu iç birim eşleştirme kitinin boyutuyla
uyuşmuyorsa bunları bağlamak için bir redüktör kullanın. İç birim eşleştirme kitinde redüktör yer almaktadır.
Yatay kurulum
±15° veya daha az
・Dallandırma noktası ile dış birim arasındaki borunun uzunluğu 2 m'yi (6 ft) aşarsa, dallandırma noktasından sonraki
2 m (6 ft) mesafe içerisinde bir kapan sağlayın. Kapan yüksekliği en az 200 mm (7-7/8 inç) olmalıdır. (yalnızca gaz
borusu) Herhangi bir kapan yoksa, yağ boru içinde birikerek yağ kesintisine ve kompresörde hasara neden olabilir.
* Şekillerdeki küçük noktalar dallandırma noktalarını gösterir.
2 m (6 ft)
Ⓐ İç birimlere
Ⓑ Kapan (sadece gaz borusu)
Ⓒ Gaz borusu
9-2. Boru seçimi
Yerel gereklilikleri karşılayan, oksijeni giderilmiş, fosforlu bakırdan (bakır ve kaynaksız
bakır alaşımından) yapılan borular kullanın. Boru bağlantı noktaları da yerel gerekliliklere
uygun olmalıdır. Boruların iç ve dış yüzeylerini temiz ve zararlı sülfür, oksitler, toz/kir, talaş
parçacıkları, yağlar, nem ya da diğer kirleticilerden arındırılmış şekilde tutun.
- Soğutucu borularının iç kısmında bulunan kirleticiler soğutucu yağının bozulmasına ve
kompresörün arızalanmasına neden olabilir.
R410A soğutucu sistemi ile kullanım için soğutucu borular kullanın. Diğer tür soğutucular ile kullanılan sistemler için
yapılan boru tesisatı kullanılamayabilir.
Aşağıdaki tabloda belirtilen kalınlıklara sahip soğutucu boruları kullanın.
Boyut [mm (inç)] Radyal kalınlık [mm (mil)]
ø6,35 (ø1/4)
ø9,52 (ø3/8)
ø12,7 (ø1/2)
ø15,88 (ø5/8)
ø19,05 (ø3/4)
ø22,2 (ø7/8)
ø25,4 (ø1)
ø28,58 (ø1-1/8)
ø31,75 (ø1-1/4)
ø34,93 (ø1-3/8)
ø41,28 (ø1-5/8)
KJ79F137H01
İç birime (çatal boru)
Dikey kurulum
İç birim tarafı (çatal boru)
Dış birim veya ısı kaynağı birimi tarafı (ana boru)
Ⓐ
Tür
0,8 (32) Tip-O
0,8 (32) Tip-O
0,8 (32) Tip-O
1,0 (40) Tip-O
1,2 (48) Tip-O
1,0 (40) Tip-1/2H veya H
1,0 (40) Tip-1/2H veya H
1,0 (40) Tip-1/2H veya H
1,0 (40) Tip-1/2H veya H
1,1 (44) Tip-1/2H veya H
1,2 (48) Tip-1/2H veya H
1,4 (56) Tip-1/2H veya H
* Çatal borular yukarı bakmalıdır.
±15° veya daha az
Ⓑ
Ⓐ
Ⓒ
≤ 2 m (6 ft)
TR-23
