5.8.3 Raccordement de l'appareil de régulation
Raccordement d'appareils de régulation (régulateur à
l'extérieur du boîtier électronique)
Pour la régulation de l'installation de chauffage, il est
possible d'employer un appareil de régulation climatique
avec une commande du brûleur modulant, par exemple
régulateur Vaillant calorMATIC 430, calorMATIC 630 ou
auroMATIC 620.
Les sondes et les modules de l'installation qui ne sont
pas mentionnés au chap. 5.8.2 sont branchés sur l'appa-
reil de régulation.
Le raccordement électrique sur l'appareil de régulation du
chauffage Vaillant est représenté fig. 5.14 ou fig. 5.15.
Raccordement de l'appareil de régulation VRC 630,
VRS 620 ou VRC 430
> Respectez les consignes figurant dans la notice de
l'appareil de régulation.
> Avant d'ouvrir le boîtier de commande, coupez l'ali-
mentation électrique de l'appareil et protégez-le
contre toute remise sous tension involontaire.
> Reliez les raccords « Bus » (connecteur rouge)
à 2 conducteurs aux raccords portant le même nom
dans le régulateur VRC 630, VRS 620 ou VRC 430
(uniquement lorsque le VRC 430 est installé en
externe). Le pont entre les bords 3 et 4 reste présent
(connecteur mauve).
> Alternativement, enfichez le régulateur VRC 430 dans
le panneau de commande de la chaudière à gaz (ins-
tallation interne).
Raccordement de l'appareil de régulation VRC 430
DCF / AF
0 - DCF - AF
Sonde de ballon

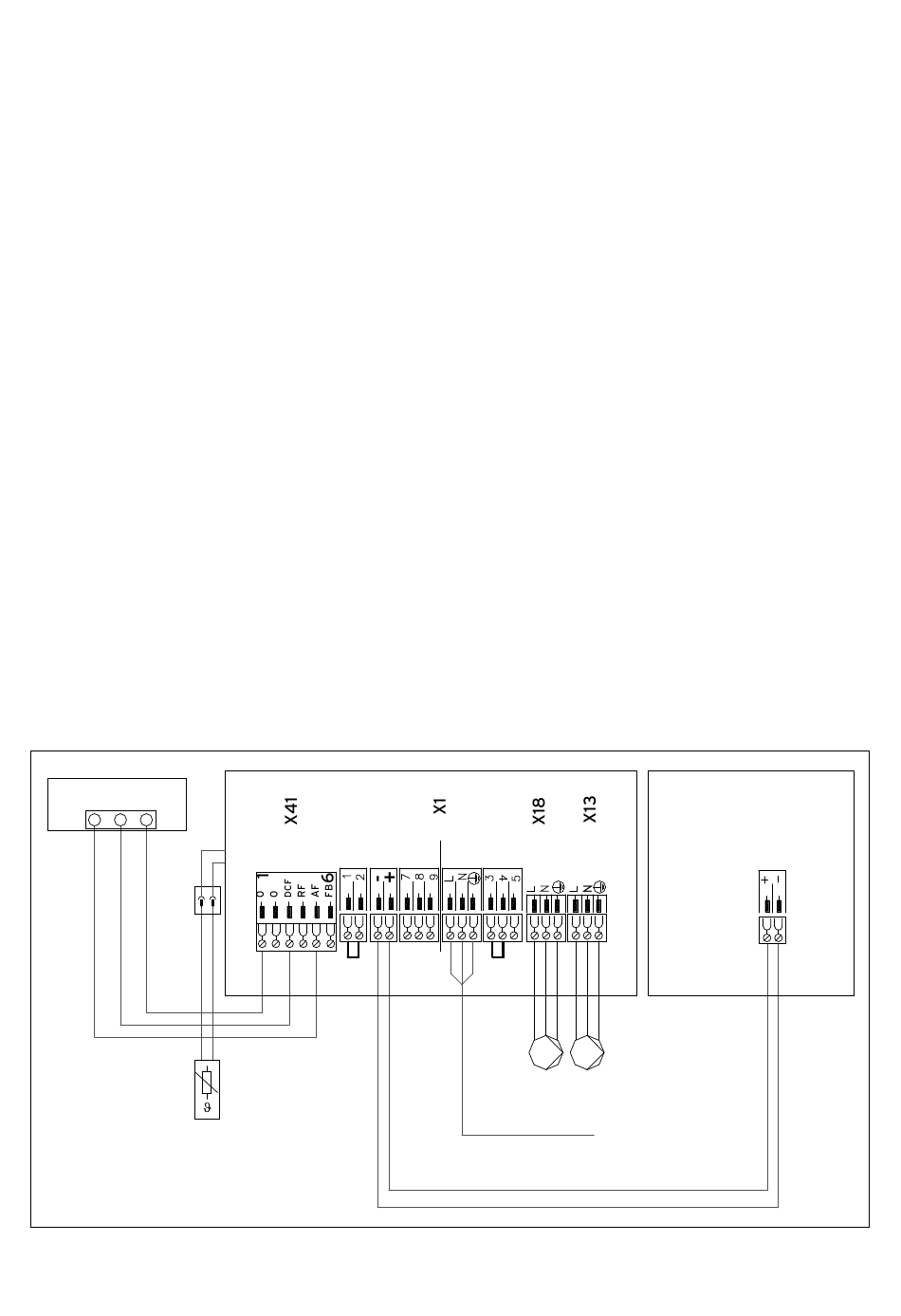

Fig. 5.14 Raccordement de l'appareil de régulation VRC 430
Installationsanleitung ecoVIT exclusiv 0020087627_02
L'appareil
de chauffage
Bus
Connecteur latéral
bleu rouge blanc
rouge
Installation del'appareil de chauffage 5
Secteur Pompe Pompe
1 2
turquoise violet
vert gris
Pompe de
charge
VRC 430
(uniquement en cas de montage externe)
Bus
rouge
Pompe de
charge
Secteur
