5.8
Raccordement électrique
e
Danger !
Danger de mort par électrocution au niveau
des bornes sous tension !
La tension reste permanente au niveau des
bornes L et N du connecteur turquoise, même
lorsque l'interrupteur principal est éteint !
> Coupez toujours l'alimentation électrique
de l'appareil avant d'effectuer des travaux
sur le boîtier de commande et bloquez-la
pour empêcher toute remise sous tension
non autorisée !
e
Danger !
Danger de mort par électrocution au niveau
des éléments sous tension de l'appareil !
Un raccordement électrique incorrect peut
nuire à la sécurité de fonctionnement de l'ap-
pareil et entraîner des dommages corporels et
matériels. Nous renvoyons plus précisément à
la consigne CDE 0100 et aux consignes du
fournisseur d'électricité compétent.
> L'installation électrique doit uniquement
être effectuée par un installateur agréé qui
se porte garant du respect des normes et
des directives en vigueur.
e
Danger !
Danger de mort par électrocution au niveau
des conduites sous tension !
> Installez les câbles d'alimentation secteur
et basse tension (conduite de la sonde, etc.)
de manière distincte. Utilisez pour cela la
goulotte électrique divisée en deux parties
sur la pièce latérale gauche.
i
L'accès à l'interrupteur principal (4, voir
fig. 3.1) doit être garanti à tout moment et ne
doit être ni couvert, ni encombré afin de pou-
voir être éteint en cas de panne de l'appareil.
i
Dans le cas de foyers à gaz d'une puissance
calorifique nominale totale supérieure à
50 kW, il faut installer un interrupteur d'ur-
gence à l'extérieur du lieu d'installation, qui
coupe l'alimentation électrique du brûleur en
cas d'urgence.
Outre l'interrupteur d'urgence, il convient
d'apposer un panneau portant la mention
« Interrupteur d'urgence-combustion ».
Installationsanleitung ecoVIT exclusiv 0020087627_02
Installation del'appareil de chauffage 5
L'appareil est équipé de connecteurs de raccord système
ProE et est livré prêt au raccordement. La conduite d'ali-
mentation secteur et tous les autres câbles de raccorde-
ment (thermostat d'ambiance, etc.) peuvent être raccor-
dés aux fiches System ProE prévues à cet effet.
Raccordement du câblage dans le boîtier de
commande
Le câble d'alimentation secteur, les accessoires élec-
triques ou les dispositifs de régulation se raccordent
comme suit dans le boîtier de commande :

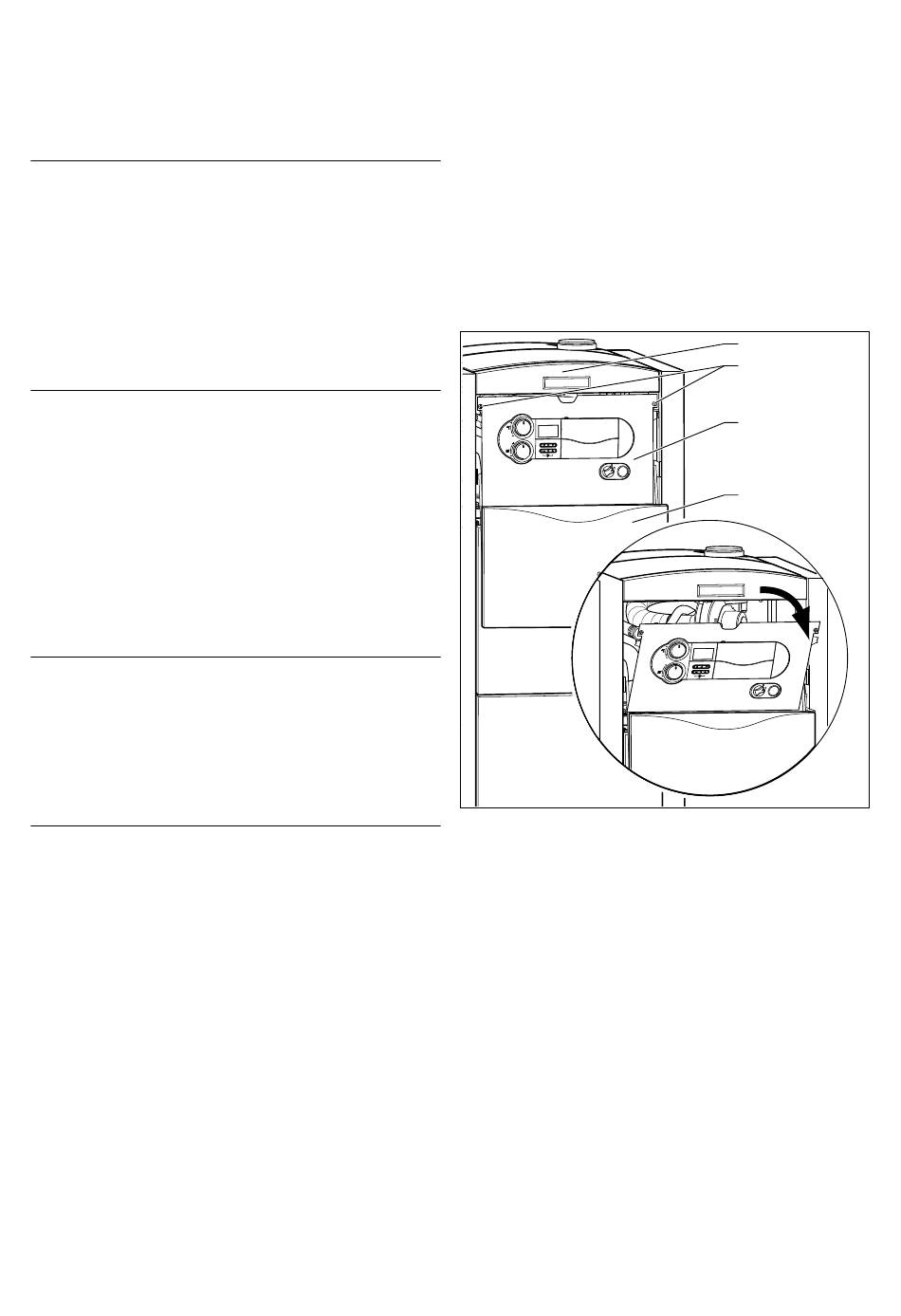

Fig. 5.10 Rabat du boîtier de commande
> Ouvrez le volet avant (4). Pour cela, saisissez la poi-
gnée et soulevez le panneau (1) au-dessus du volet
avant. Le volet avant s'ouvre alors automatiquement
vers le bas.
> Desserrez les deux vis (2) de 90° et rabattez le boî-
tier de commande (3).
> Décrochez la partie arrière du couvercle du boîtier de
commande et rabattez-la vers le haut.
> Faites passez les conduites à travers l'orifice destiné
aux câbles situé dans la paroi arrière de l'appareil par-
courant l'appareil vers le boîtier de commande.
1
2
3
4
21
