8.6.4 Montage du brûleur
i
Le joint situé sous la bride du brûleur doit
être remplacé dans tous les cas lors de tra-
vaux d'entretien et de maintenance.
Une fois l'entretien terminé, remettez la
bague de fixation entourant l'extérieur du
joint en place.
> Branchez la conduite d'alumage et la conduite de
mise à la terre sur les électrodes d'allumage et
d'ionisation.
> Placez le joint neuf dans l'ouverture située sur la face
inférieure du mécanisme de gaz.
> Revissez le tube à gaz sur la face inférieure du méca-
nisme de gaz.
> Rebranchez le flexible de mesure de la pression sur la
face supérieure du mécanisme de gaz.
> Branchez le flexible d'aspiration d'air (1) sur le raccord
de la soufflerie et fixez-le avec le collier.
> Rebranchez les câbles sur le moteur de la soufflerie
et sur le mécanisme de gaz.
> Ouvrez l'arrivée de gaz de l'appareil.
3

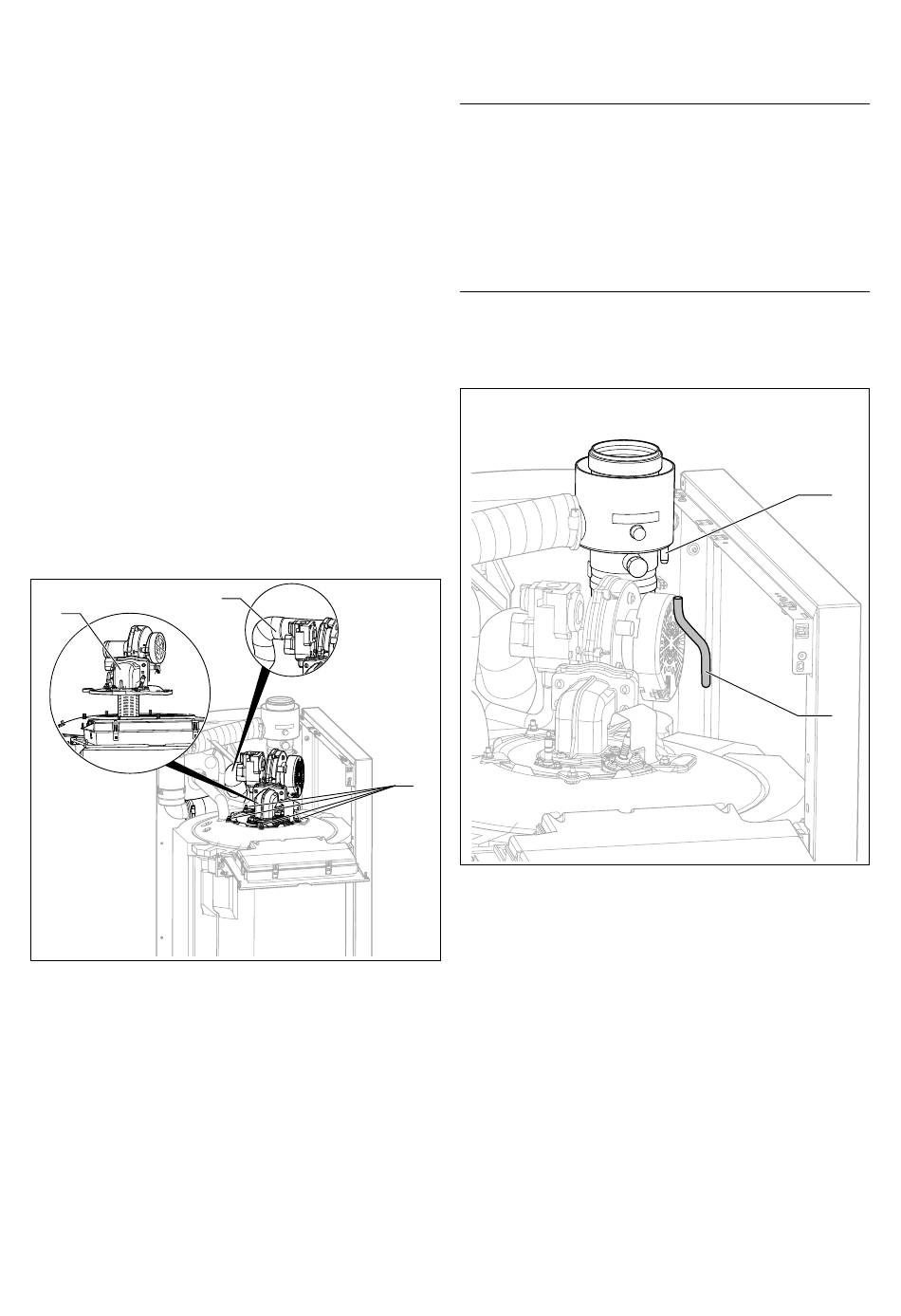

Fig. 8.2 Montage du brûleur
> Enfichez le brûleur (3) sur le corps de la chaudière.
> Vissez les écrous (2) en croix à 9 Nm.
Installationsanleitung ecoVIT exclusiv 0020087627_02
1
Entretien de l'appareil de chauffage 8
a
Danger !
Danger de mort par fuite de gaz!
Une installation incorrecte du gaz ou un
défaut peut nuire à la sécurité de fonctionne-
ment de l'appareil et entraîner des dommages
corporels et matériels.
> Vérifiez l'étanchéité de l'appareil après
chaque inspection, entretien ou
réparation !
8.7

Nettoyage du siphon

2
Fig. 8.3 Nettoyage du siphon
> Retirez la partie supérieure de l'habillage de
l'appareil.
> Détachez la conduite de vidange (2) du raccord air/
fumées (1).
> Raccordez un flexible à la conduite de vidange et
vidangez le siphon.
1
2
