4 Montage de l'appareil de chauffage
4.4
Dimensions
991
1

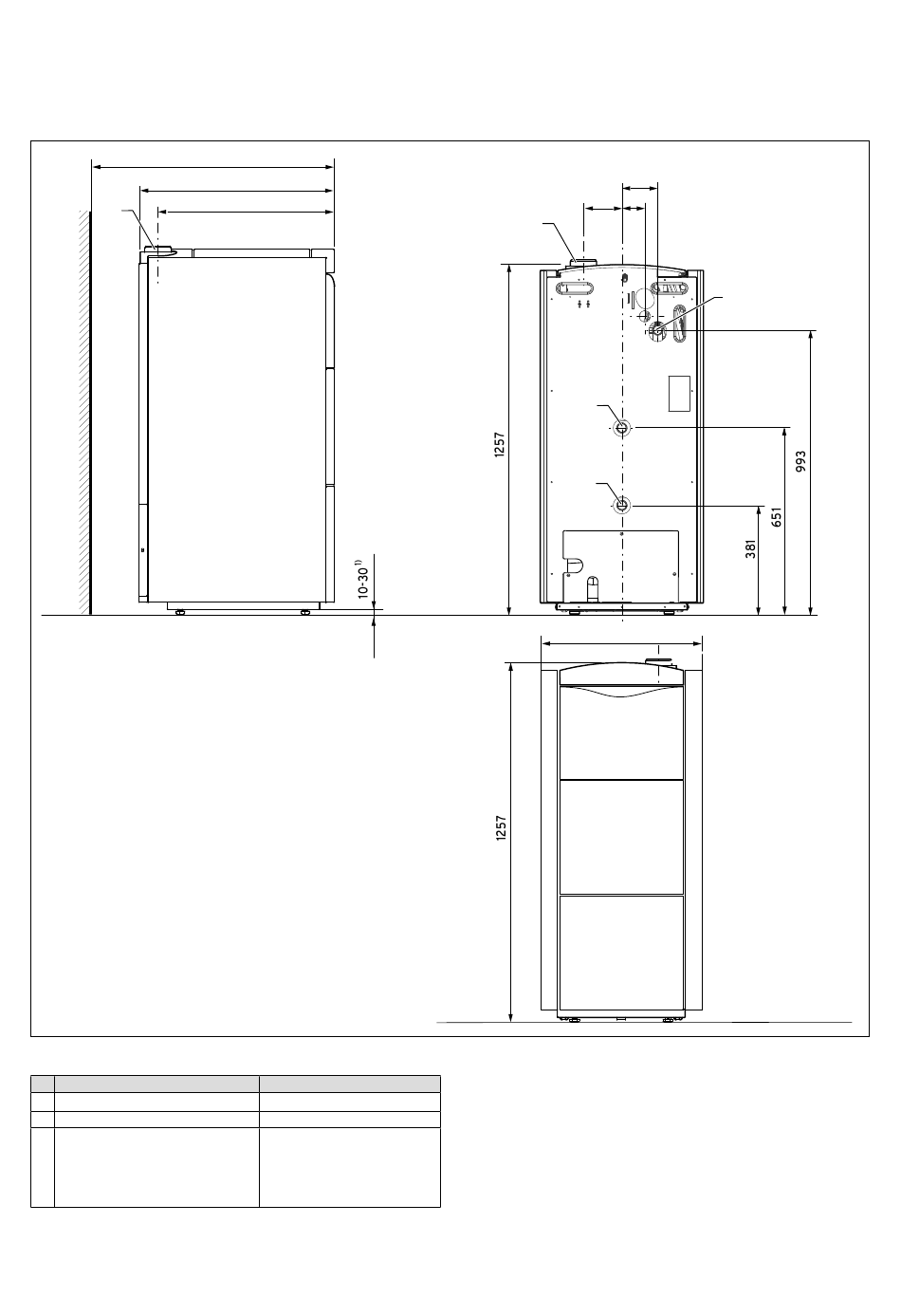

Fig. 4.2 Dimensions
VKK 226, VKK 286, VKK 366
A
1117
B
75
C
1350 min.
(raccord des gaz d'échappement
sans pièce intercalaire avec ori-
fice de mesure, réf. art. 301369
Tab. 4.2 Dimensions
14
2)
691
607,5
VKK 476, VKK 656
1085
86
1451 min.
(raccord des gaz d'échappe-
ment avec pièce intercalaire
avec orifice de mesure, réf.
art. 301369)
84
133
Ø 80/125
Rp 1
Rp 1
570
1)
Pieds réglables en hauteur de 20 mm
2)
Distance requise par rapport au mur :
- 300 mm pour les accessoires du groupe de tubage et la pompe
de circulation de l'eau de condensation
- 400 mm pour les accessoires du kit de chargement du ballon
en combinaison affleurante avec un actoSTOR
