5 Installation del'appareil de chauffage

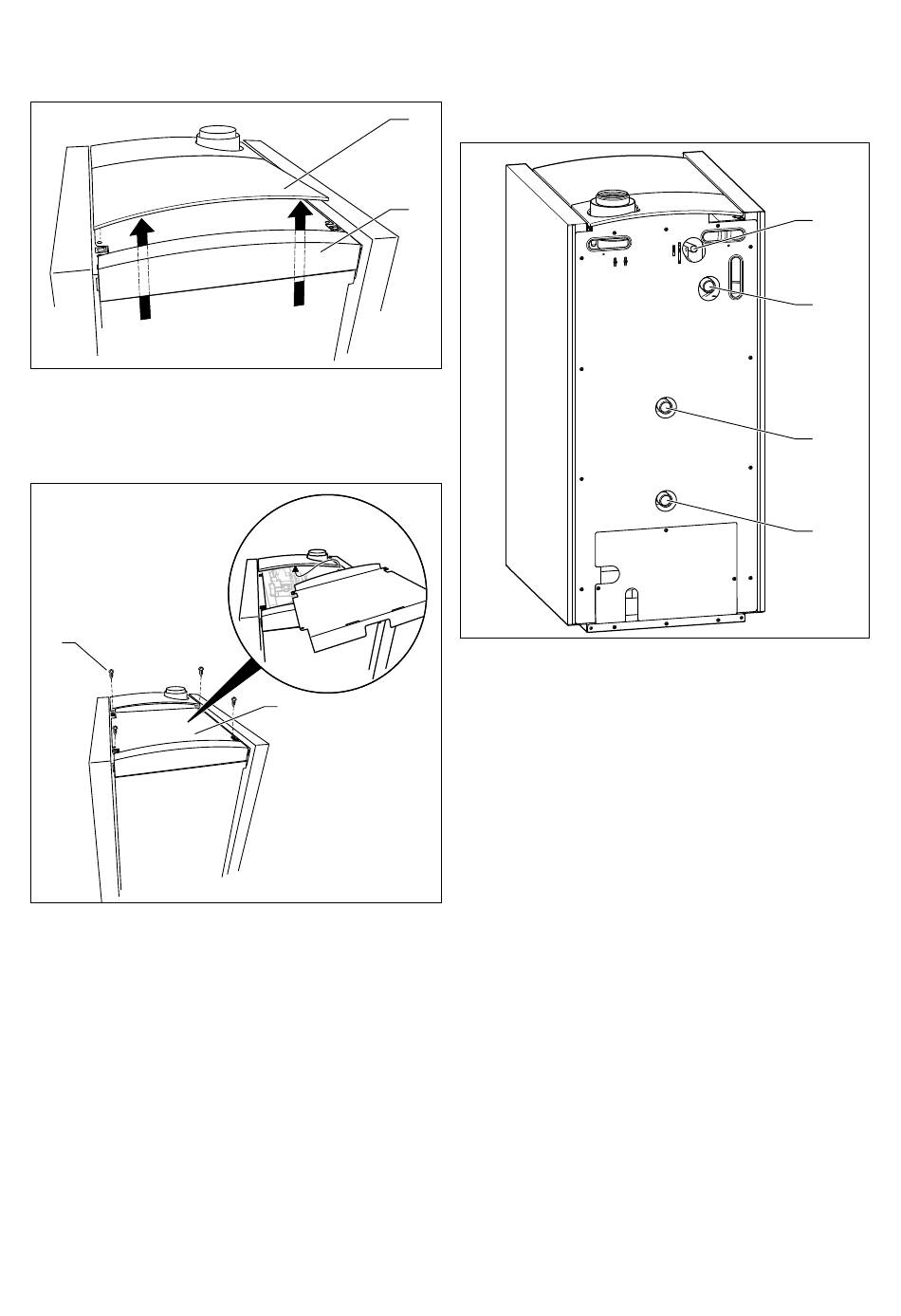

Fig. 5.2 Soulèvement de la tôle de protection
> Attrapez la tôle de protection par le dessous derrière
la bague (2) et poussez la tôle (1) vers le haut.
> Retirez la tôle de protection.
2
Fig. 5.3 Tôle de protection sur la VKK 476 et la VKK 656
> Desserrez les quatre vis (2).
> Retirez la tôle de protection (1).
16
1
2
1
5.3

Raccordement du gaz

Fig. 5.4 Raccordement côté chauffage
Légende
1 Raccordement gaz
2 Raccord départ de chauffage (DC)
3 Raccord retour chauffage pour haute température de retour
pour le raccordement d'un ballon d'eau chaude sanitaire
(HRL (HT))
4 Raccord du retour de chauffage pour basse température de
retour (HRL (NT))
Installationsanleitung ecoVIT exclusiv 0020087627_02
1
2
3
4
