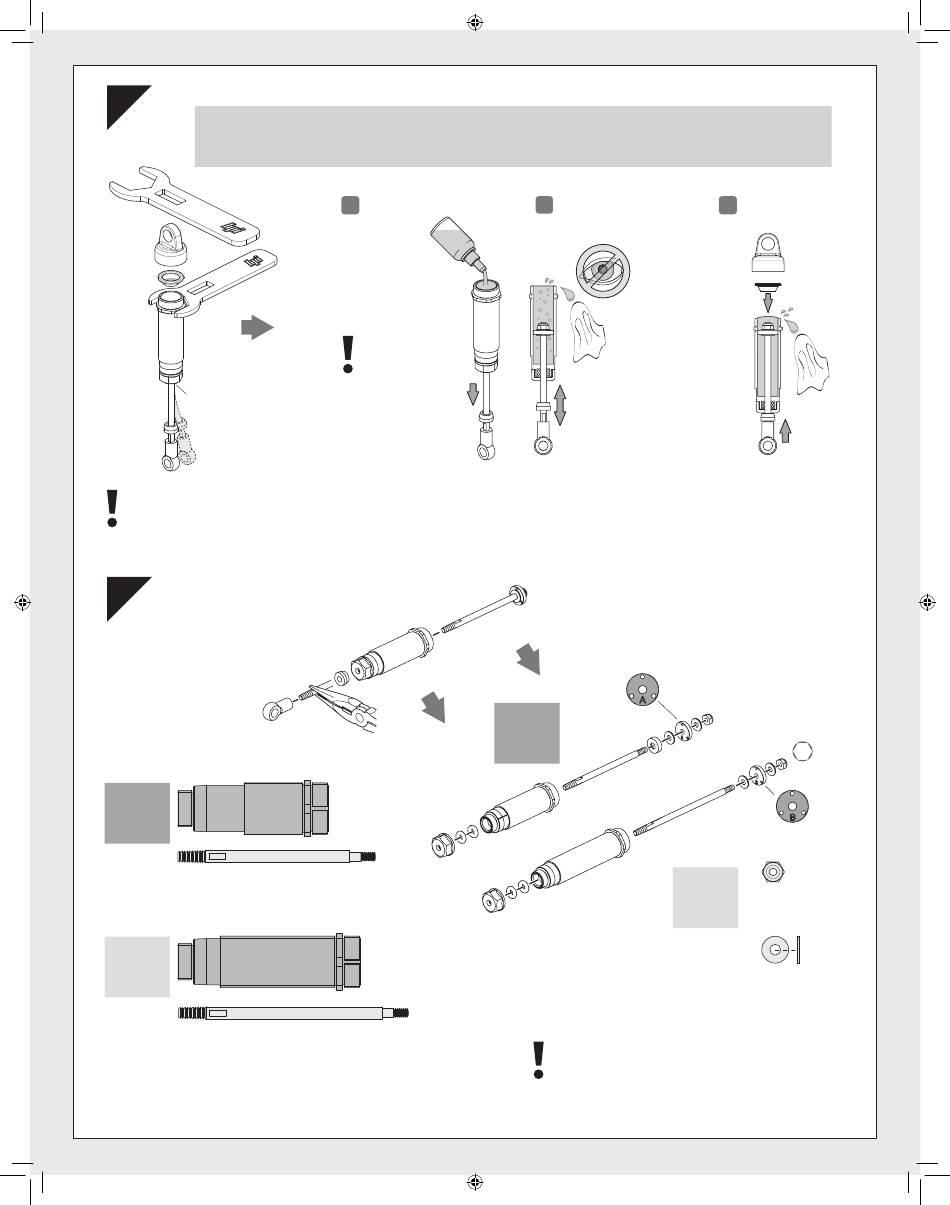

Filling Oil Shocks
Befüllen der Dämpfer mit Öl
Remplissage d'huile des amortisseurs
オイルの入れ方
100317
❶
86029
Check for leaking oil.
Achten Sie darauf, ob Öl ausläuft.
Vérifiez qu'il n'y a pas de fuite d'huile.
オイルの漏れを確認します。
If shock shaft is bent, replace shock shaft and silicone O-rings.
Wenn die Kolbenstange verbogen sein sollte, tauschen Sie sie und ersetzen Sie die O-Ringe.
Si l'axe de l'amortisseur présente un gauchissement, remplacez l'axe ainsi que les joints toriques silicone.
シャフトが曲がっている時は、シリコンOリングと合わせて交換してください。
4
100318
❻
Front
Vorne
Avant
フロント
86027
Shock Shaft 3x49.5mm
Kolbenstange 3x49.5mm
Axe amortisseur 3x49.5mm
ショ ックシャフ ト
3x49.5mm
Rear
Hinten
Arrière
リア
86026
Shock Shaft 3x57.5mm
Kolbenstange 3x57.5mm
Axe amortisseur 3x57.5mm
ショ ックシャフ ト 3x57.5mm
1
Shock Oil
Dämpferöl
Huile d'amortisseur
ショックオイル
Available separately
Separat erhältlich
Disponible séparément
別売
Standard Setting
Standard
Réglage standard
標準設定
Stock shock oil is equiva-
lent to 40wt silicone oil.
Das Dämpferöl entspricht
40wt Silikonöl.
L'huile d'amortisseur est
le meme que l'huile au
silicium
シリコンオイルの＃40
(#400)に相当しています。
86883
Front
Vorne
Avant
Needle Nosed Pliers
Spitzzange
フロント
Pinces à becs longs
ラジオペンチ
85054
6819
100317❸
6819
100317❸
85053
28
2
Use a Rag.
Verwenden Sie
einen Putzlappen.
Utilisez un chiffon.
オイルを拭き取ります。
Move the shaft up and down slowly to
remove all air bubbles.
Bewegen Sie die Kolbenstange langsam
nach oben und unten, damit Luftblasen
entweichen können.
Déplacez l'axe vers le haut et vers le bas
doucement pour faire partir toutes les
bulles.
ゆっくりピストンを動かし空気を抜いてください。
Z661
100328❸
Z685
Z685
86027
100318❸
86026
85054
85053
Rear
Hinten
Arrière
リア
Installation is reverse of removal.
Der Einbau erfolgt in umgekehrter Reihenfolge zum Ausbau.
L'ordre d'installation est inverse de l'ordre de démontage.
組み立ては逆の手順で図を参考にしてください。
3
100317
❶
86029
Z661
5.5
Z685
mm
Z685
100328❷
Z661
Lock Nut M2.6
Stoppmutter M2.6
Écrou de blocage M2.6
ナイロンナッ ト M2.6
Z685
Washer 2.7x6.7x0.5mm
Scheibe 2.7x6.7x0.5mm
Rondelle 2.7x6.7x0.5mm
ワッシャー 2.7x6.7x0.5mm
