Remplacer Le Moteur/Condensateur - Silca DUO Plus Mode D'emploi

Mode d'emploi - Français
8.10

Remplacer le moteur/condensateur

ATTENTION: débrancher le câble d'alimentation du secteur.
1) Desserrer les 4 vis (Q1) et enlever le couvercle haut (Q).
2) Débrancher les 4 conn ecteurs (S2) d e l'interrupteur marche/arrêt du m oteur et d u condensateur
(ill.74, page 46).
3) Desserrer l'écrou (S5) du fil de terre (ill. 75).
4) Renverser la machine (chap.8.2, page 41).
5) Desserrer les 4 vis (S1) (ill. 76) de la plaquette de fi x ation du moteur et enlever la courroie (chap.8.4,
page 42).
6) Desserrer complètement les 2 vis inférieures (S1) de la plaque de fixation du moteur pour pouvoir
l'enlever.
7) Installer le nouveau moteur en serrant légèrement les 4 vis (S1).
8) Remettre la machine sur le plan de travail.
9) Installer la courroie et la tendre, serrer les 4 vis (S1) (ill. 76) de la plaque du moteur.
10) Raccorder les 4 connecteurs (S2) (ill. 74) à l'interrupteur marche/arrêt du moteur et fixer le fil de terre
à sa vis avec l'écrou (S5) (ill. 75).
11) Remettre la machine sur le plan de travail.
12) Remettre le couvercle haut et le fixer avec les 4 vis (Q1).

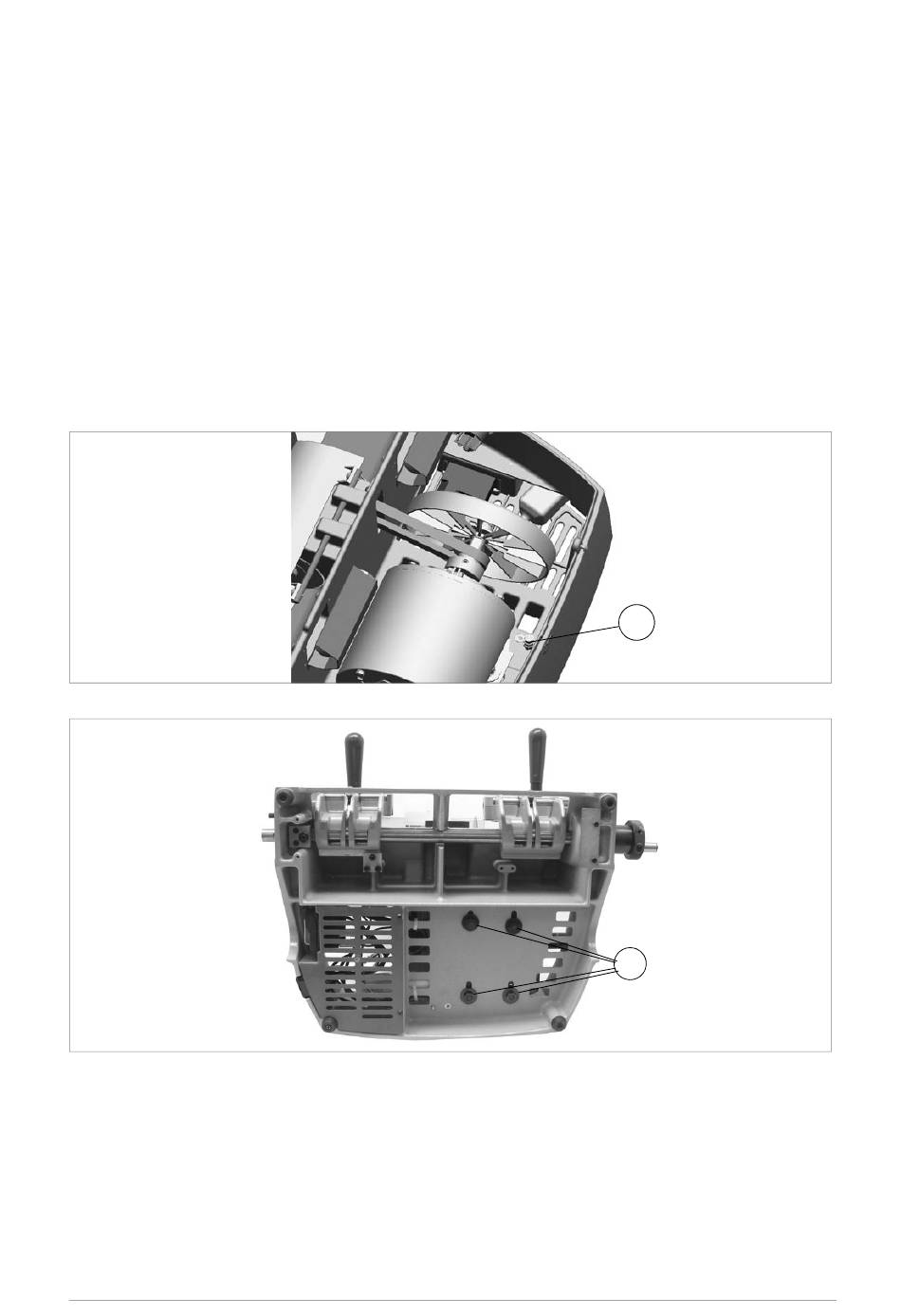

ill. 75
ill. 76
Copyright Silca 2 011
DUO PLUS / DUO SOFER / DUO SA
S5
S1
47
