Mode d'emploi - Français
3

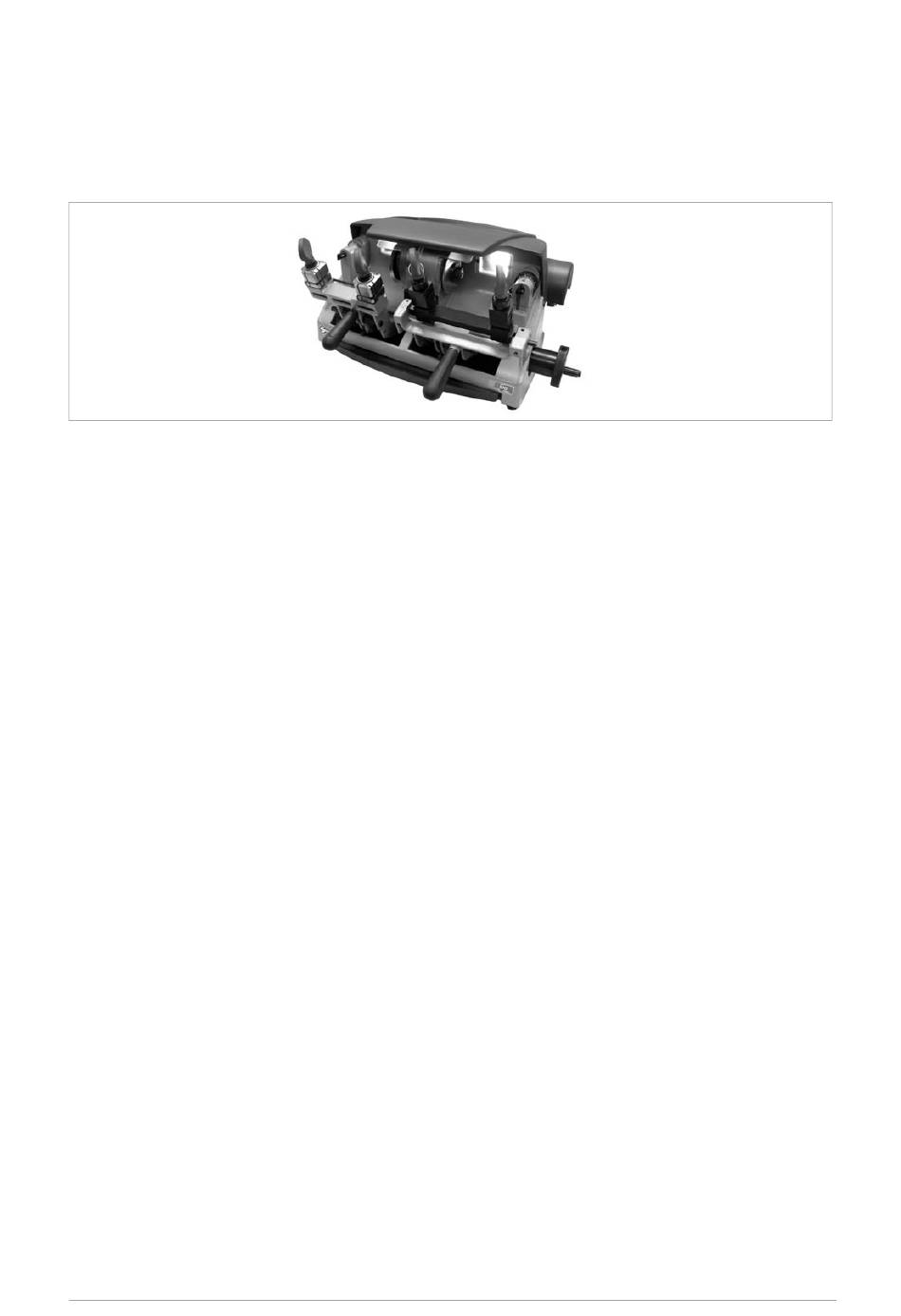

DESCRIPTION DE LA MACHINE
Machine à reproduire les clés professionnelle servant à dupliquer:
•
Des clés plates cylindre et auto et des clés en croix: avec chariot gauche.
•
Des clés à panneton, bénardes, clés à pompe, pour boîtes postales et clés spéciales: avec
chariot droit.
ill. 7
Principaux composants de la machine:
Disjoncteur
La machine à reproduire les clés est raccordée à une prise dotée d'interrupteur différentiel: quand on
allume la machine avec l'interrupteur (T), t outes les lampes (R) s' allument indiquant par là que la ma-
chine est sous tension.
ATTENTION: l'interrupteur (T) est du type électromagnétique et s'éteint automatiquement en cas de panne de
courant. Une fois la panne terminée, il faut remettre sous tension manuellement pour remettre
la machine en marche.
Interrupteur marche/arrêt moteur
Sur le côté gauche de la machine à reproduire les clés il y a aussi l'interrupteur marche/arrêt du moteur
(U).
ATTENTION: l'interrupteur lumineux qui est toujours allumé indique que la machine à reproduire les clés a
démarré (fraise en mouvement).
Moteur et bloc transmission
La transmission se fait par courroie.
Sur le côté droit du moteur il y a l'arbre de transmission qui donne le mouvement à la brosse (P).
Sur le côté gauche du moteur il y a l'arbre qui donne le mouvement à l'arbre fraise.
Ces composants sont protégés par le carter haut (Q).
Chariots porte- étaux
Les chariots (droit et gauche) sont constitués de deux étaux. Ils se déplacent horizontalement et fronta-
lement par le biais d'une prise en main (C et H).
Les chariots de l a machine peuvent être immobilisés sur une posi t ion fixe ce qui permet d'obtenir un cha-
riotage en tournant le volant de manoeuvre sur le côté droit de la machine (chap.7.1.3, page 22).
Les chariots sont réalisés de telle sorte que la poussière ou des copeaux de taillage ne puissent s'y dé-
poser.
La machine à reproduire les clés est en outre dotée d'un plan incliné pour convoyer les copeaux dans la
cuvette à copeaux (S) située sous les chariots et facilement extractible pour évacuer totalement les ré-
sidus de l'usinage.
Bloc de reproduction
Le bloc de reproduction contient tous les éléments opérationnels de la machine qui se chargent de lire,
reproduire et faire les finitions nécessaires sur la clé originale.
Voici ces éléments opérationnels:
•
Fraises
Les fraises (F) et (M) sont la partie de la machine à reproduire les clés destinée à tailler les clés vierges.
Les fraises so nt en acier super rapide HSS et sont protégé es par un carter spécial (W) qui garantit la
sécurité de l'utilisateur. Le carter (W) est mobile et peut être mis face à la fraise inutilisée.
•
Palpeurs
Les palpeurs servant à lire le taillage de la clé à tailler sont:
-
palpeur (G) sur le côté gauche de la machine, pour clés plates pour cylindre et auto et clés en croix;
-
palpeur (N) sur le côté droit de la machine, pour clés à panneton, bénardes, pompe et boîtes pos-
tales.
Les palpeurs sont facilement réglables en profondeur; il suffit d'utiliser l'embout de réglage centésimal.
Copyright Silca 2 011
DUO PLUS / DUO SOFER / DUO SA
9
