Emboîter Les Clés Dans Les Étaux; Duplication De La Clé - Silca DUO Plus Mode D'emploi

Mode d'emploi - Français
1) Faire pivoter les étaux pour établir le bon côté de verrouillage de la clé (ill. 32).
2) Desserrer les manettes (E) de quelques tours.
3) Soulever la partie basse des étaux et les faire pivoter sur la position voulue (ill. 26):
- Côté A de l'étau: pour clés a vec appui sur le do s, clés à double taillage sans rainure e t clés en
croix (ill. 32);
- Côté B de l'étau: pour clés avec appui sur le dos avec une profondeur de taillage bas de 3,9 mm
(ill. 32);
- Côté C et D de l'étau: pour clés à double taillage avec verrouillage sur la rainure (ill. 32).

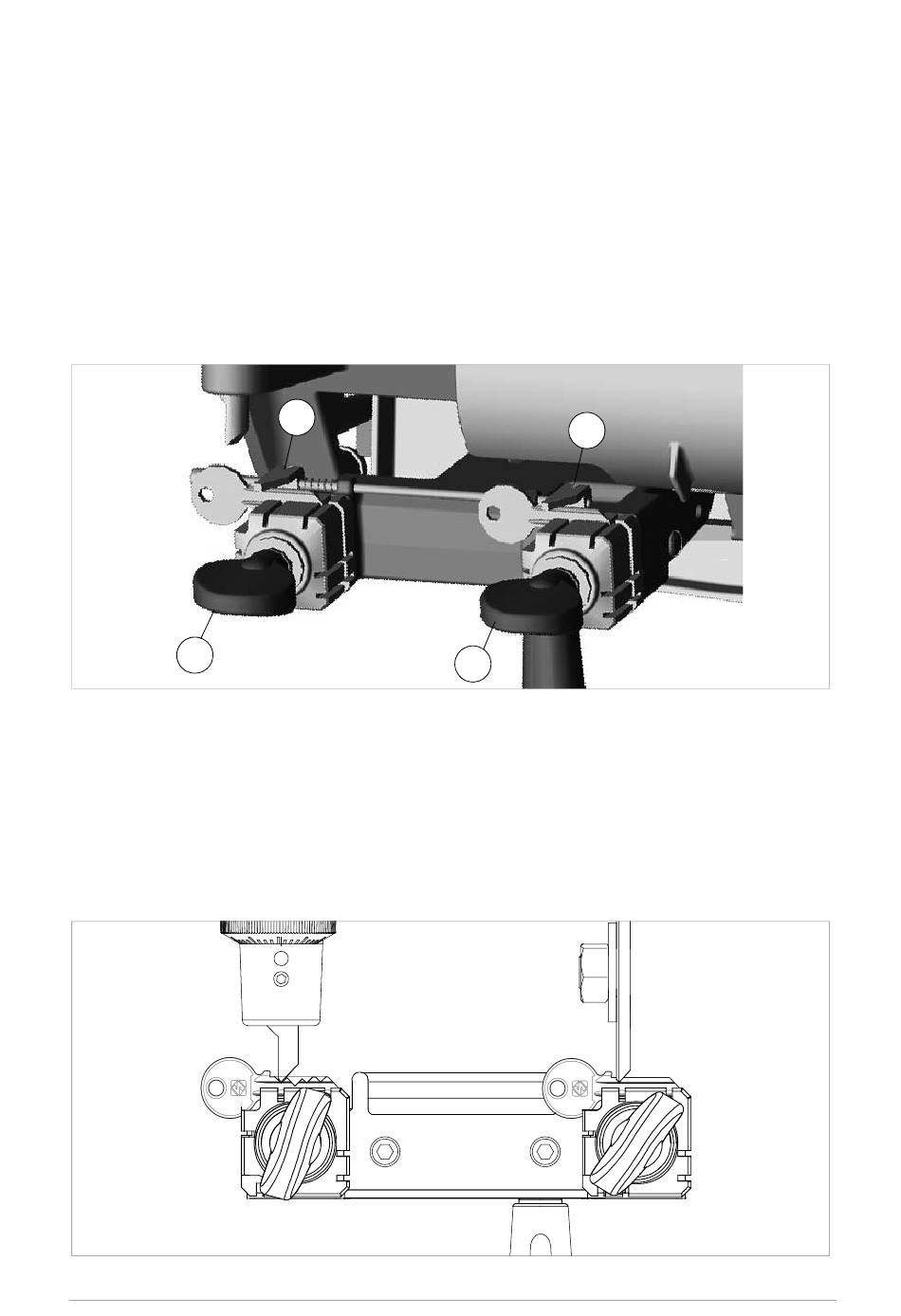

Emboîter les clés dans les étaux
1) Emboîter la clé originale (étau gauche) et la clé à tailler (étau droit) et contrôler que:
a) les clés soient correctement emboîtées et verrouillées dans l'étau;
b) L'arrêt des clés soit bien en appui contre les languettes des calibres étalonnés (D2) (ill. 33);
2) Verrouiller les clés en serrant l'étau avec les manettes (E).
E
ill. 33
Duplication de la clé
ATTENTION: contrôler que la tige des calibres étalonnés (D2) soit abaissée.
Une fois l'interrupteur (U) ouvert, la machine à reproduire les clés est prête à remplir ses fonctions:
3) Amener le chariot vers le palpeur/fraise (ill. 34).
4) Déplacer le chariot de droite à gauche pour faire la copie de la clé (voir chap.7.1.3). Quand il s'agit
de clés à double taillage, refaire la même opération de l'autre côté de la clé.
5) Éteindre l'interrupteur (U) avant d'enlever le duplicata.
6) Ôter les clés des étaux.
7) Remettre la m achine en m arche p ar le biais d e l'interrupteur ( U) e t en lever l es ba vures a vec la
brosse (P).
ill. 34
D2
Copyright Silca 2 011
DUO PLUS / DUO SOFER / DUO SA
D2
E
25
