DUO PLUS / DUO SOFER / DUO SA

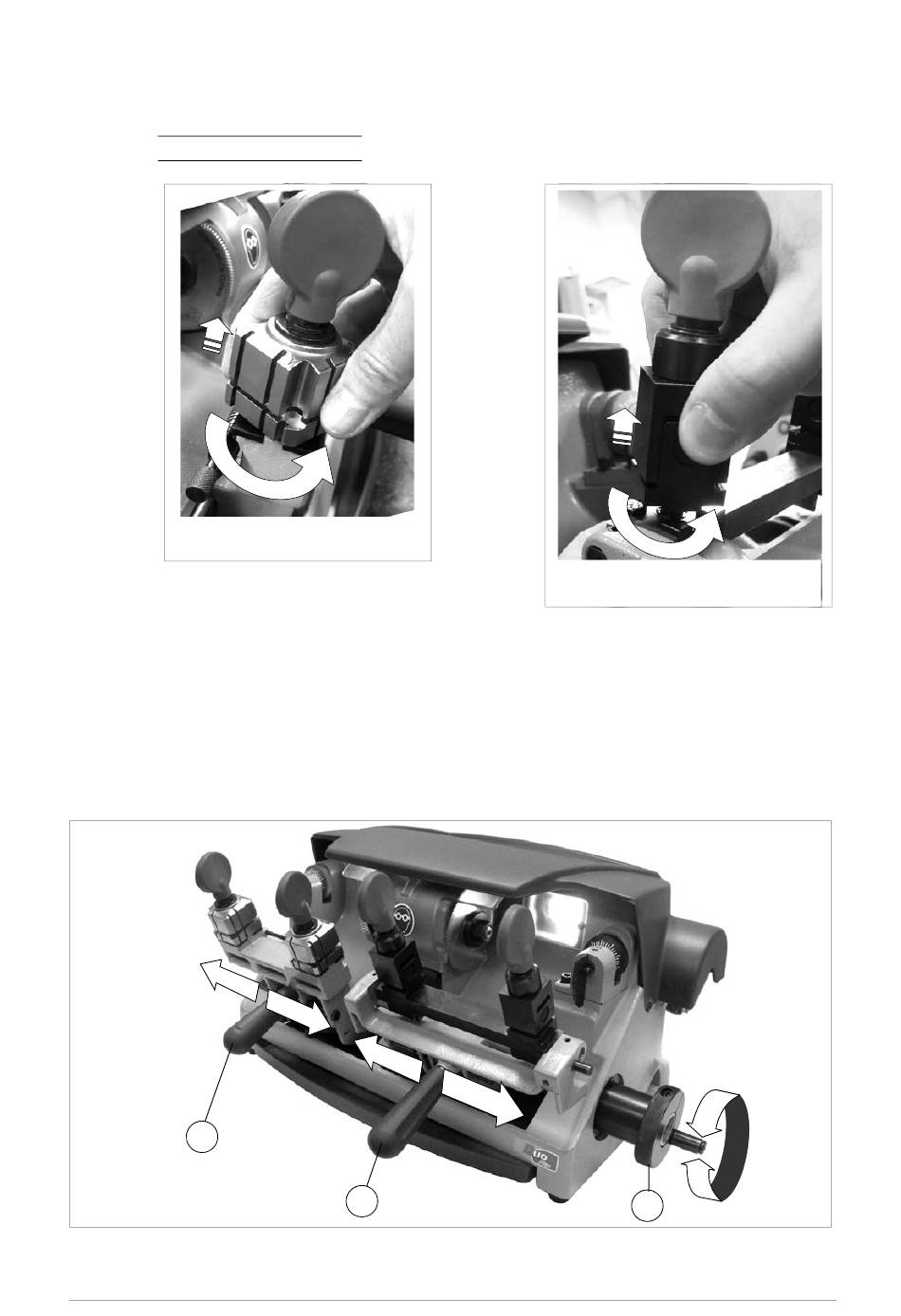

7.1.2 Rotation des étaux
1) Desserrer de quelques tours la manette de serrage de l'étau.
2) Soulever l'étau (les deux mâchoires) et en faire pivoter le côté désiré vers le palpeur et la fraise.
Remarque:
Rotation étaux
chariot gauche
ill. 26
7.1.3

Chariotage du Chariot de la machine

• Si le chariot à utiliser pour le taillage est en position fixe (chariot verrouillé), pour le chariotage il faut:
- Amener le chariot vers le palpeur et la fraise en utilisant la prise en main (C ou H).
- Faire tourner le volant d e manoeuvre (O) po ur faire bouger le chariot latéralement et exécuter le
taillage.
• Si le cha riot à uti liser po ur le taill age est en position mobile/libre (cha riot déverr ouillé), pour l e
chariotage il faut:
- utiliser la prise en main (C) ou (H) tant pour soulever que pour manœuvrer le chariot.
C
ill. 28
22
Faire cette manœuvre sur les deux étaux (du chariot gauche ou du chariot droit).
H
Copyright Silca 2 011
Mode d'emploi - Français
Rotation étaux
chariot droit
ill. 27
O
