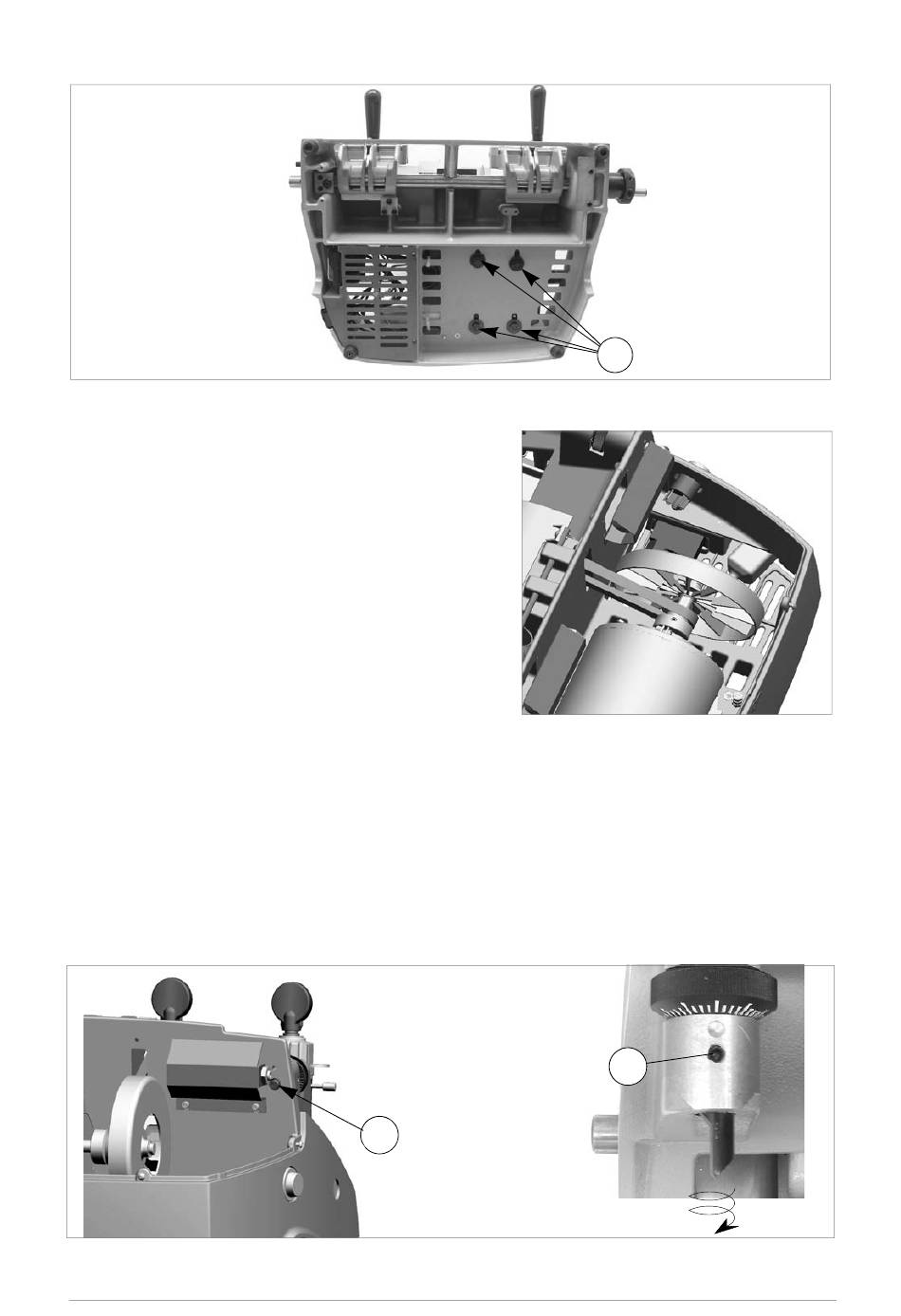

ill. 66

Pour remplacer:

ATTENTION: débrancher le câble d'alimentation du secteur.
1) Desserrer les 4 vi s (Q1) et enlever le couver cle
haut (Q) (ill. 65).
2) Ôter l'hélice et la vieille courroie en faisant tourner
la poulie manuellement et en forçant légèrement
sur la courroie pour la faire sortir de son logement.
3) Emboîter la nouvelle courroie en la mettant dans
la poulie moteur et ensuite, en forçant légèrement,
dans la grande poulie qu'on fera tourner manuel-
lement.
4) Remettre l'hélice et le carter haut.
8.5

Remplacer le palpeur

Palpeur gauche:
ATTENTION: débrancher le câble d'alimentation du secteur.
1) Desserrer les 4 vis (Q1) et enlever le couvercle haut (Q) (ill.65, page 42).
2) Desserrer la vis (G4) (ill. 68).
3) Desserrer le grain (G3).
4) Desserrer co mplètement le palpeur da ns le se ns a nti-horaire j usqu'à ce qu 'il soi t co mplètement
libre.
5) Monter le nouveau palpeur et le visser à fond.
6) Immobiliser le grain (G3).
7) Immobiliser la vis (G4).
8) Calibrer la machine comme indiqué au chap. 6.2, page 17.
ill. 68
ill. 67
G4
Copyright Silca 2 011
DUO PLUS / DUO SOFER / DUO SA
S1
G3
